5055681071

厂牌: MOLEX
产品描述: Header,Push-Pull 1.25mm 1 10pin 1.5A 1μm 锡 黑色 贴片安装 3.85mm(高度)
供应商型号: 5055681071
供应商: Arrow
标准整包数: 1

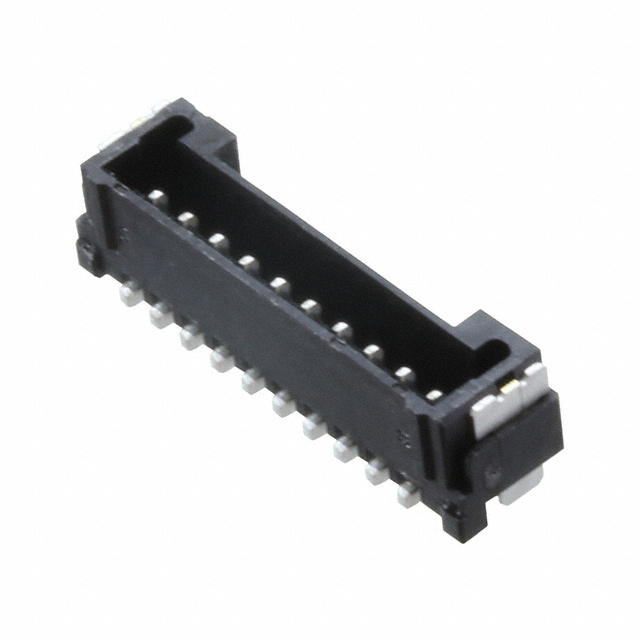

MOLEX 矩形连接器 - 针座 - 公插针 5055681071

5055681071概述


    产品简介


    Micro-Lock Plus 1.25 W/B 单排垂直表面贴装插头组件(Micro-Lock Plus 1.25 W/B Single Row Vertical SMT Plug Assembly)是一种适用于各种电子设备和电路板连接的关键元器件。该产品主要用于实现信号传输和电源供应的可靠连接。其主要功能是通过单排垂直设计,提供稳定且高效的电气连接。主要应用领域包括消费电子、工业自动化、通信设备以及汽车电子等领域。

    技术参数


    - 连接器极数:2 到 16 极
    - 外壳材料:聚酰胺(PA),玻璃填充,UL94 V-0,颜色参考表 5
    - 端子材料:黄铜,锡铋镀层(最低 1.0 微米),镍底层镀层(最低 1.0 微米)
    - 钉材料:黄铜,锡镀层(最低 1.0 微米),镍底层镀层(最低 1.0 微米)
    - 盖带材料:聚酰亚胺
    - 接合相对手件:505565系列
    - 端子和钉的共面度:最大 0.1mm
    - 包装方式:载带和卷盘包装
    - 接合状态图:插合状态图见附录

    产品特点和优势


    Micro-Lock Plus 1.25 W/B 单排垂直表面贴装插头组件具有以下特点和优势:
    - 高可靠性:采用高质量材料,确保长期稳定的电气性能。
    - 高效连接:独特的单排垂直设计,便于布线和安装。
    - 适应性强:可应用于多种电压和电流范围,适合不同应用需求。
    - 兼容性强:与 505565 系列的插接相容,易于集成到现有系统中。
    - 耐用性:材料经过严格测试,能够在恶劣环境下保持良好性能。

    应用案例和使用建议


    应用案例
    该产品广泛应用于消费电子设备中,如手机、平板电脑和智能穿戴设备,同时在工业控制、通信设备及汽车电子等领域也有广泛应用。例如,在智能家居系统中,这些连接器可以用于传感器与控制器之间的信号传输,保证系统的稳定运行。
    使用建议
    - 电路设计:建议参考推荐的 PCB 布局,确保正确的焊盘布局以获得最佳连接效果。
    - 装配过程:注意保持端子和钉的共面度,避免因不平整导致接触不良。
    - 质量检测:使用适当的工具进行质量检测,确保连接器的正确安装和性能。

    兼容性和支持


    - 兼容性:Micro-Lock Plus 1.25 W/B 插头组件与 505565 系列插接相容,适用于偶数极数的应用场合。
    - 技术支持:制造商提供详尽的技术文档和支持服务,帮助客户顺利完成产品的选型、装配和调试。

    常见问题与解决方案


    - 问题 1:如何检查端子和钉的共面度?
    - 解决方案:使用专业的共面度检测仪进行测量,确保共面度不超过 0.1mm。

    - 问题 2:在焊接过程中出现虚焊现象怎么办?
    - 解决方案:检查焊接温度和时间是否符合要求,确保焊点均匀且牢固。

    - 问题 3:如何确定正确的装配方向?
    - 解决方案:根据接合状态图确认正确的装配方向,避免反向插入导致损坏。

    总结和推荐


    综上所述,Micro-Lock Plus 1.25 W/B 单排垂直表面贴装插头组件是一款高性能、高可靠性的电子元器件。它具备良好的机械和电气性能,能够满足多种应用场景的需求。特别适合于需要高密度连接和紧凑空间的设计。总体而言,这款产品值得推荐给对可靠性和效率有较高要求的应用场合。

5055681071参数

参数
间距-配接 1.25mm
防护等级 -
额定电流 1.5A
颜色 黑色
触头镀层 - 配接
触头镀层厚度 - 配接 1μm
排数 1
针脚数 10pin
类型 Header,Push-Pull
长*宽*高 3.85mm(高度)
安装方式 贴片安装
应用等级 工业级,汽车级,通用级
零件状态 在售
包装方式 卷带包装

5055681071厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5055681071数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 5055681071 5055681071数据手册

5055681071封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.9586
10+ ¥ 9.0033
100+ ¥ 6.2648
500+ ¥ 5.4339
1200+ ¥ 5.3549
2400+ ¥ 5.3465
3600+ ¥ 4.9568
6000+ ¥ 4.912
8400+ ¥ 4.7624
12000+ ¥ 4.6576
库存: 7200
起订量: 47 增量: 0
交货地:
最小起订量为:10
合计: ¥ 90.03
