5055680271

厂牌: MOLEX
产品描述: Molex 1.25mm间距2p单排排针 线对板连接器, Micro-Lock PLUS系列, 直角, 表面
供应商型号: 5055680271
供应商: 云汉优选
标准整包数: 1200

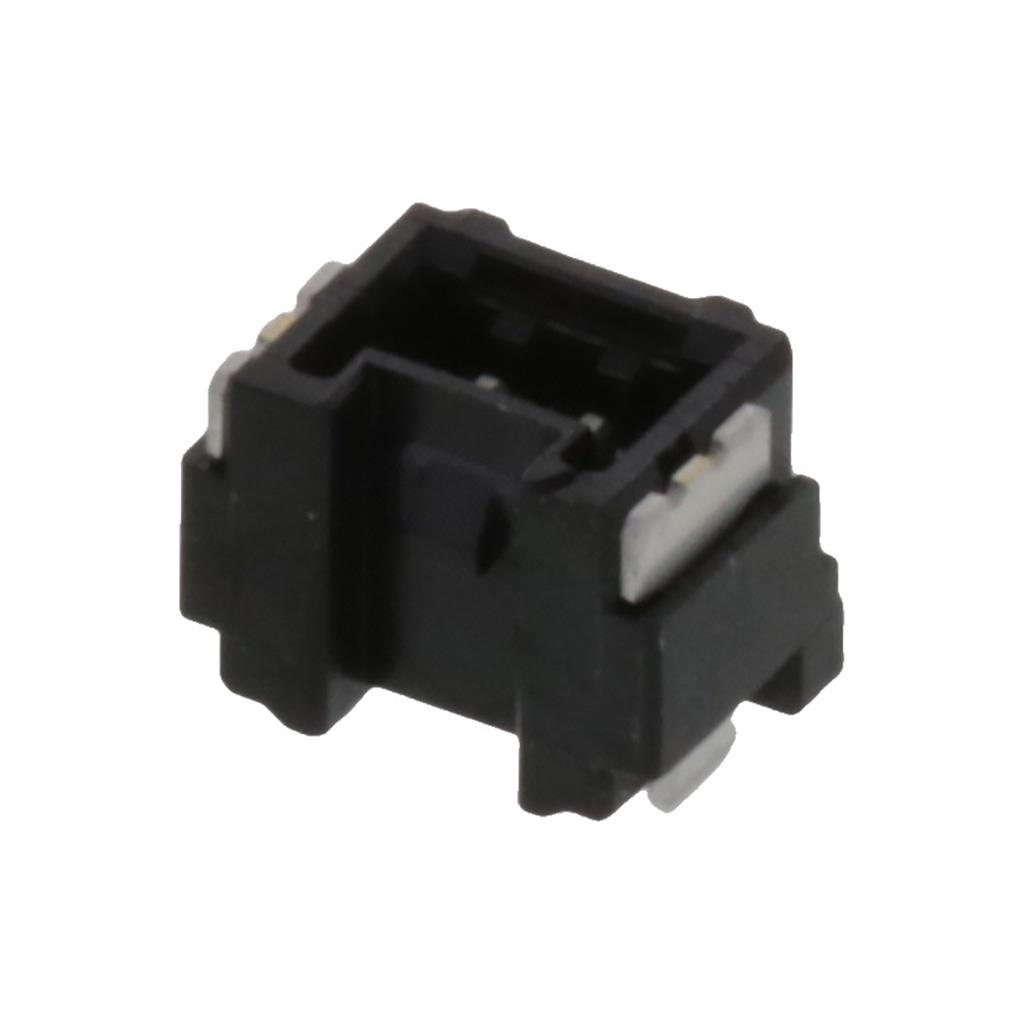

MOLEX 矩形连接器 - 针座 - 公插针 5055680271

5055680271概述

    # Micro-Lock Plus Wire-to-Board Connector系统技术手册

    产品简介


    Micro-Lock Plus Wire-to-Board Connector系统是一种专为信号传输设计的高效连接器,主要用于线对板的连接场合。产品类型为1.25mm间距的Micro-Lock Plus PCB插头,采用单排垂直表面安装方式,配备锡铋合金镀层和正向锁定功能。产品提供2个电路,配有Pick-and-Place聚酰亚胺胶带包装,并以黑色树脂成型。Micro-Lock Plus系列适用于信号传输、电线到板的连接场景,具有卓越的机械和电气性能。
    主要功能
    - 高效信号传输,满足小型化和高密度设计需求;
    - 锡铋合金镀层,提升耐磨性和抗腐蚀性;
    - 正向锁定设计,确保连接稳固可靠;
    - 黑色外观设计,便于装配时区分方向。
    应用领域
    广泛应用于消费类电子产品(如智能手机和平板电脑)、工业控制设备、医疗设备及通信设备等领域。

    技术参数


    以下是Micro-Lock Plus Wire-to-Board Connector的技术规格详情:
    | 参数类别 | 具体值或描述 |

    | 产品名称 | Micro-Lock Plus Wire-to-Board Connector |
    | 间距 | 1.25mm |
    | 电路数 | 最大2个 |
    | 材料-树脂 | 聚酰胺 |
    | 材料-金属 | 黄铜 |
    | 材料-镀层 | 锡铋合金 |
    | 极性 | 是 |
    | 机器人放置支持 | 真空吸嘴包装 |
    | 表面处理 | 表面贴装 |
    | 工作温度范围 | -40°C 至 +105°C |
    | 最大电流 | 每接触点1.5A |
    | 最大电压 | 50V AC (RMS)/DC |

    产品特点和优势


    1. 高可靠性:采用正向锁定设计,保证连接稳固,支持高达30次插拔循环。
    2. 紧凑设计:1.25mm的小间距设计,适合高密度布线需求。
    3. 环保材料:锡铋合金镀层无卤素,符合RoHS标准,绿色环保。
    4. 易操作性:Pick-and-Place聚酰亚胺胶带便于自动化组装。
    5. 宽温适应性:可在-40°C至+105°C的工作温度范围内稳定运行。
    这些特性使Micro-Lock Plus在竞争激烈的市场中具备显著的优势,尤其适用于对空间要求严格的电子产品。

    应用案例和使用建议


    应用案例
    - 智能手机和平板电脑:用于主板与显示屏的连接。
    - 工业控制设备:作为信号传输模块的一部分。
    - 医疗设备:精密连接器确保设备的稳定性和可靠性。
    使用建议
    - 在高振动环境中使用时,建议增加额外固定措施以防止松动。
    - 在低温环境下使用时,需考虑环境温度对镀层的影响,必要时进行涂层优化。
    - 自动化组装过程中,确保胶带与机器设备的良好匹配以避免损坏。

    兼容性和支持


    Micro-Lock Plus Wire-to-Board Connector可与Micro-Lock Plus Receptacle Housing系列互配。厂商提供详细的3D模型、应用规范和包装规格文档下载,确保安装和维护的便利性。此外,Molecton Inc.通过其官网(www.molex.com)提供技术支持和售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插接后接触不良 | 检查极性是否正确,确保正向锁定功能启用。 |
    | 温度过高导致性能下降 | 确保环境温度在允许范围内(-40°C至+105°C)。 |
    | 连接不稳定 | 检查插头是否有氧化现象,必要时更换。 |

    总结和推荐


    Micro-Lock Plus Wire-to-Board Connector凭借其紧凑的设计、卓越的电气性能和高可靠性,在信号传输领域表现出色。其广泛的适用性和良好的市场口碑使其成为众多电子设备的理想选择。综上所述,强烈推荐使用该系列产品。
    若需进一步了解或定制化方案,请访问Molecton官网获取更多支持!

5055680271参数

参数
针脚数 2pin
间距-配接 1.25mm
排数 1
排距 -
颜色 黑色
触头镀层 - 配接
触头镀层厚度 - 配接 1μm
额定电流 1.5A
类型 Header,Push-Pull
防护等级 -
长*宽*高 5.75mm(长度)*3.85mm(高度)
安装方式 贴片安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 卷带包装

5055680271厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5055680271数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 5055680271 5055680271数据手册

5055680271封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1200+ ¥ 1.9488
2400+ ¥ 1.932
3600+ ¥ 1.9152
库存: 7200
起订量: 1200 增量: 1200
交货地:
最小起订量为:1200
合计: ¥ 2338.56
直接购买
加入购物车
