0901220788

厂牌: MOLEX

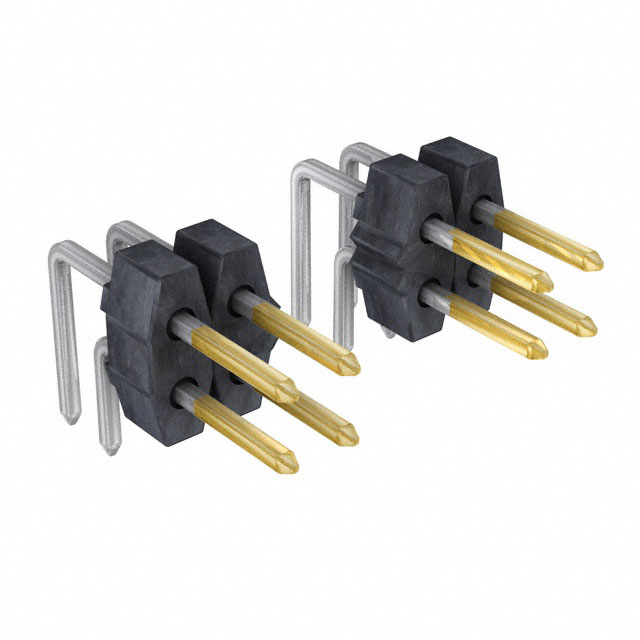

产品描述: 56pin 2.54mm 2 2.54mm Breakaway,Header,Push-Pull 3A 380nm 金 黑色 通孔安装 71.12mm(长度)*13.71mm(高度)
供应商型号:
供应商:
标准整包数: 0
MOLEX 矩形连接器 - 针座 - 公插针 0901220788

0901220788概述


    产品简介


    C-GRID III 双排直角连接器 是一款高性能电子元器件,专为各种复杂电子系统设计。这类连接器具有双排布局和直角设计,适用于各种印刷电路板(PCB)的应用场景。主要功能是提供可靠的电气连接,确保信号传输的稳定性和效率。广泛应用于通信设备、工业自动化系统、医疗设备、消费电子产品等领域。

    技术参数


    | 参数 | 值 |

    | 推荐PCB厚度 | 1.6 mm |
    | 推荐PCB孔径 | 0.35 mm |
    | 尺寸精度 | ±0.05 mm |
    | 角度公差 | ±0.5° |

    产品特点和优势


    1. 双排结构:可同时连接多条线路,提高连接密度。
    2. 直角设计:节省空间,适合紧凑型设计。
    3. 高可靠性:通过严格测试,确保长期使用稳定性。
    4. 通用性强:适用于多种标准尺寸的PCB,方便集成到不同类型的电路板中。

    应用案例和使用建议


    应用案例
    该连接器在通讯基站设备中被广泛应用,以保证信号传输的高效和稳定。在医疗设备如心电图仪中,也需要这种高可靠性的连接器来确保医疗数据的安全传输。
    使用建议
    1. 在安装前确保PCB的厚度符合推荐值,避免因尺寸不匹配导致安装困难或接触不良。
    2. 检查PCB孔径是否与推荐孔径一致,以确保插针能够顺利插入并保持良好的接触。

    兼容性和支持


    该连接器符合行业标准,与其他品牌的标准尺寸PCB兼容,适用于大部分现有电路板的设计。制造商提供详尽的技术文档和支持服务,包括安装指南、维护手册及客户技术支持。

    常见问题与解决方案


    1. 问题:连接器无法正确插入PCB。
    解决方案:检查PCB孔径是否与推荐值相符,确保孔径无堵塞或变形。

    2. 问题:连接器频繁出现接触不良。
    解决方案:确认安装过程中没有过度弯曲连接器,造成内部接触件损坏;同时检查焊接质量,确保每个焊点牢固。

    总结和推荐


    综上所述,C-GRID III 双排直角连接器凭借其优良的性能、高可靠性及广泛的适用性,在多个行业中表现出色。强烈推荐此款连接器给需要高可靠性、高密度连接需求的设计工程师。

0901220788参数

参数
针脚数 56pin
间距-配接 2.54mm
排数 2
排距 2.54mm
触头镀层 - 配接
颜色 黑色
触头镀层厚度 - 配接 380nm
防护等级 -
额定电流 3A
类型 Breakaway,Header,Push-Pull
长*宽*高 71.12mm(长度)*13.71mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装
