39306167

厂牌: MOLEX
产品描述: Header,Locking Ramp 4.2mm 2 16pin 9A 2.54μm 锡 通孔安装
供应商型号: Q-39306167
供应商: 期货订购
标准整包数: 1920

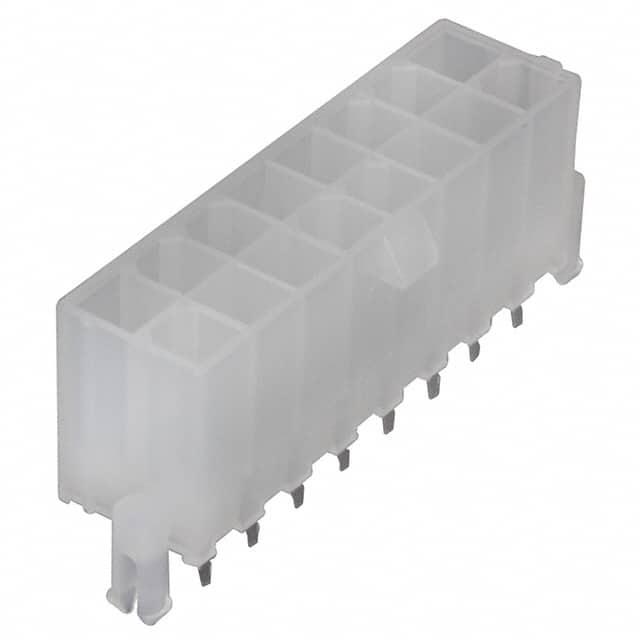

MOLEX 矩形连接器 - 针座 - 公插针 39306167

39306167概述

    MINI-FIT JR. Connector System:技术手册解析

    产品简介


    MINI-FIT JR.连接器系统是一种高可靠性、高性能的电连接解决方案,适用于各种电线和电路板的互连需求。此系列产品主要分为两种类型:Wire-to-Wire(线对线)和Wire-to-Board(线对板),可用于多种工业和消费电子产品中。该系列的产品通过UL、CSA和IEC认证,确保了其在电气安全方面的可靠性和稳定性。

    技术参数


    - 电压:额定电压为600V AC或600V DC。
    - 适用电线:支持从16到28 AWG标准铜导线,最大绝缘直径为3.15毫米(16 AWG)。
    - 电流:表格显示不同AWG导线的电流承载能力。例如,对于16 AWG导线,在全负载状态下,电流承载能力最大为9安培。
    - 温度范围:工作温度范围为-40°C至+80°C;非工作温度范围为-40°C至+105°C。
    - 焊接工艺温度:根据不同类型的连接器,最大焊接温度有所区别。
    - 灼热丝测试:某些系列的连接器符合EN 60695-2-11-2001和IEC 60695-2-11-2000标准,适用于特定环境下的使用。

    产品特点和优势


    - 高可靠性:经过严格的机械和环境测试,确保在恶劣环境下的稳定运行。
    - 广泛的应用范围:既适用于线对线连接,也适用于线对板连接,适应多种应用场景。
    - 高电流承载能力:不同尺寸和类型的连接器能够承受较高的电流,满足大功率设备的需求。
    - 卓越的安全性:通过多项国际安全认证,确保产品在安全性能上的高标准。
    - 耐用性:经过多次插拔测试,保证长期使用的稳定性和可靠性。

    应用案例和使用建议


    - 汽车电子:适合用于车载电子系统的连接,保证车辆在复杂工况下的电气稳定性。
    - 工业控制:适用于自动化控制系统中的信号传输,确保信号传输的准确性和及时性。
    - 消费电子:适合家用电器和智能设备中的电路连接,提升用户体验。
    使用建议:
    - 避免过度弯曲:在安装过程中,应尽量避免导线过度弯曲,以免影响接触质量。
    - 合理布局:合理规划电路布局,确保导线不会因为其他部件的压力而受到损坏。
    - 定期检查:定期检查连接器的状态,确保长期稳定的工作。

    兼容性和支持


    MINI-FIT JR.连接器系统具有良好的兼容性,可以与其他标准连接器和组件配合使用。制造商提供全面的技术支持和售后服务,包括详细的使用指南和在线技术支持。

    常见问题与解决方案


    - 问题1:连接器在高温环境下易发生故障。
    解决方案:选择具有高耐温等级的连接器型号,并严格按照使用说明进行安装。

    - 问题2:长时间使用后接触电阻增大。
    解决方案:定期清洁和维护连接器,确保接触面的清洁和完好。

    总结和推荐


    综上所述,MINI-FIT JR.连接器系统凭借其卓越的性能、广泛的适用性和高度的可靠性,在众多应用场景中表现出色。无论是汽车电子、工业控制还是消费电子领域,都是理想的连接解决方案。我们强烈推荐选用MINI-FIT JR.连接器系统,以提升您设备的整体质量和可靠性。

39306167参数

参数
类型 Header,Locking Ramp
触头镀层 - 配接
额定电流 9A
颜色 -
排数 2
间距-配接 4.2mm
防护等级 -
针脚数 16pin
触头镀层厚度 - 配接 2.54μm
安装方式 通孔安装
应用等级 工业级,电信级,通用级
零件状态 在售
包装方式 托盘

39306167厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

39306167数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 39306167 39306167数据手册

39306167封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1920+ ¥ 6.7248
库存: 192000
起订量: 1920 增量: 1920
交货地:
最小起订量为:1920
合计: ¥ 12911.61
