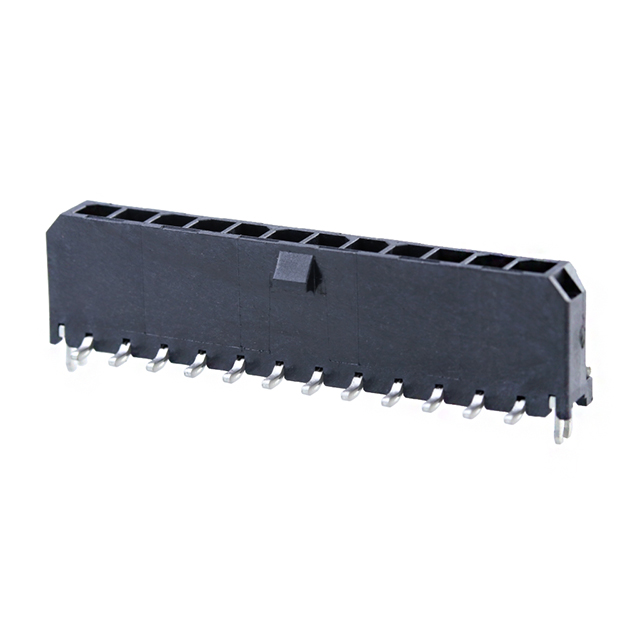

436501222

厂牌: MOLEX
产品描述: Header,Locking Ramp 3mm 1 12pin 5A 380nm 金 黑色 贴片安装 39.65mm(长度)*5.57mm(高度)
供应商型号: Q-436501222
供应商: 期货订购
标准整包数: 1000
MOLEX 矩形连接器 - 针座 - 公插针 436501222

436501222概述

    MICRO FIT (3.0) VERTICAL SMT CLIPS:技术手册及使用指南

    1. 产品简介


    MICRO FIT (3.0) 垂直表面贴装(SMT)卡夹是一款专为电子电路板设计的小型连接器。该产品属于单排类型,适合多种应用场合,包括消费电子、工业自动化和通信设备。MICRO FIT (3.0) 卡夹以其高密度连接、可靠的机械和电气性能而闻名。

    2. 技术参数


    - 接口类型:垂直SMT
    - 产品型号:43650系列
    - 接头类型:单排
    - 封装方式:带料盘式(Tape and Reel)
    - 兼容性:适用于Micro Fit (3.0) 接收器系列 43645
    - 接触材料:黄铜合金,镍/锡镀层
    - 耐温范围:-40°C 至 +85°C
    - 绝缘材料:液晶聚合物(玻璃纤维填充),UL94V-0阻燃等级,黑色
    - 推荐焊盘厚度:1.57mm(0.062英寸)
    - 尺寸精度:公差为±0.01mm
    - 装配精度:共面度为0.085mm ±0.002mm

    3. 产品特点和优势


    - 高密度连接:MICRO FIT (3.0) 卡夹能够提供高密度的电连接,节省空间的同时保持高可靠性。
    - 坚固耐用:采用高品质的材料和工艺制造,保证长期使用稳定可靠。
    - 自动化装配:支持自动化的生产流程,可以与各种自动化设备配合使用。
    - 易于安装:设计上考虑了便捷的安装方式,简化了生产和维护过程。

    4. 应用案例和使用建议


    - 应用案例:MICRO FIT (3.0) 卡夹广泛应用于消费电子产品如手机、平板电脑,以及工业设备如PLC控制器、伺服驱动器。
    - 使用建议:为了确保最佳效果,建议在焊接前将镍涂层均匀地涂覆到接触点上,并进行适当的老化处理。另外,在批量生产时需要对装配线进行校准,以确保共面度达到标准。

    5. 兼容性和支持


    - 兼容性:MICRO FIT (3.0) 卡夹与Micro Fit (3.0) 接收器系列完全兼容,可实现高效、稳定的电气连接。
    - 支持:制造商提供了详细的安装和使用说明,还配备了专业的技术支持团队,随时准备解决客户可能遇到的问题。

    6. 常见问题与解决方案


    - 问题1:接触不良。
    - 解决办法:检查镍镀层是否完整,并确保焊盘和连接器之间的接触良好。
    - 问题2:装配精度不足。
    - 解决办法:重新校准装配设备,确保所有参数都符合要求。
    - 问题3:焊接不牢固。
    - 解决办法:检查焊接温度和时间,确保符合规定的焊接参数。

    7. 总结和推荐


    MICRO FIT (3.0) 垂直SMT卡夹以其高密度连接、坚固耐用和易于安装的特点,成为了一种非常理想的连接解决方案。该产品不仅适用于多种应用场合,还能与现有的自动化生产流程无缝集成。综合来看,强烈推荐使用MICRO FIT (3.0) 卡夹来提升电子设备的连接性能和可靠性。

436501222参数

参数
触头镀层厚度 - 配接 380nm
颜色 黑色
额定电流 5A
类型 Header,Locking Ramp
触头镀层 - 配接
排数 1
间距-配接 3mm
防护等级 -
针脚数 12pin
长*宽*高 39.65mm(长度)*5.57mm(高度)
安装方式 贴片安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 卷带包装
