901220773

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 26pin 3A 380nm 金 黑色 通孔安装 33.02mm(长度)*13.71mm(高度)
供应商型号: Q-901220773
供应商: 期货订购
标准整包数: 2880
MOLEX 矩形连接器 - 针座 - 公插针 901220773

901220773概述

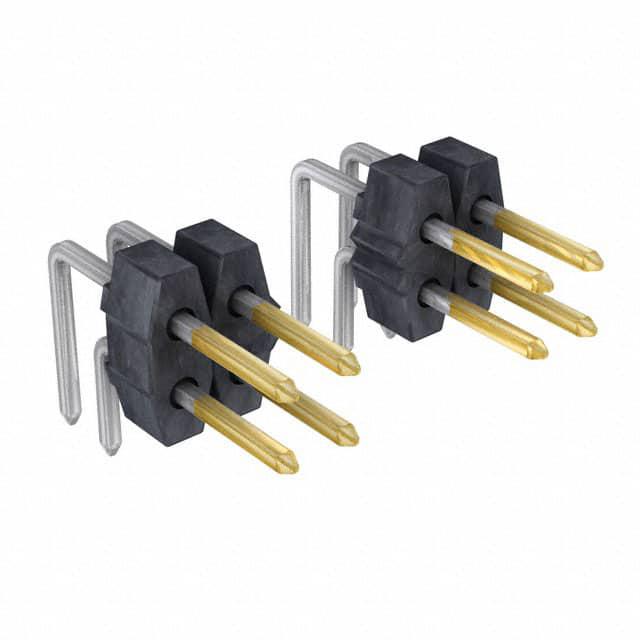

    电子元器件技术手册解析:C-GRID III 双排直角接头

    产品简介


    C-GRID III 双排直角接头是一款专为电路板设计的电子元器件。它主要用于连接双排引脚的设备或模块,具有高效、可靠的特点。这种接头广泛应用于工业控制、通信设备、消费电子以及各类嵌入式系统中,确保设备之间的信号传输稳定可靠。

    技术参数


    - 推荐PCB厚度:1.6mm
    - 孔径尺寸:(0.20±0.008mm)/ 0.008mm,(0.35±0.014mm)
    - 材料编号:PS-99020-0001
    - 电气特性:详细电气特性见制造商提供的产品规格书
    - 工作环境:温度范围-40°C至+85°C,湿度范围0%至90%
    - 尺寸单位:mm,精度要求:±0.05mm(2位小数),±0.002英寸(2位小数)

    产品特点和优势


    1. 结构坚固:采用优质材料制成,抗腐蚀性能好,使用寿命长。
    2. 接触可靠性高:精密加工的接触点确保稳定的信号传输。
    3. 易于安装:独特的双排设计和直角结构便于安装,减少空间占用。
    4. 广泛兼容性:适用于多种电路板标准,如1.6mm厚度的标准PCB。
    5. 高性价比:在保证质量的前提下,提供经济实惠的解决方案。

    应用案例和使用建议


    C-GRID III 双排直角接头常用于工业自动化设备、网络通信设备以及智能家居系统中。例如,在一台工业控制器中,C-GRID III 接头可以连接主控板与传感器模块,确保稳定的数据传输。在使用过程中,建议按照推荐的PCB厚度和孔径尺寸进行组装,以确保最佳的机械和电气性能。此外,定期检查连接处是否有松动或损坏的情况,及时更换以避免信号中断。

    兼容性和支持


    C-GRID III 双排直角接头符合多种行业标准,适用于广泛的电路板。制造商提供了全面的技术支持,包括安装指南、故障排查手册等文档资源。同时,客户可以通过官方渠道获得专业的技术支持和售后维护服务。

    常见问题与解决方案


    1. 问题:接头安装后出现接触不良
    - 解决方案:检查孔径尺寸是否符合推荐值,重新焊接确保焊点牢固。
    2. 问题:接头寿命较短
    - 解决方案:确认使用的环境条件是否超出推荐范围,如高温或高湿环境,需要采取防护措施。
    3. 问题:信号传输不稳定
    - 解决方案:检查电路板布局是否合理,特别是走线间距和接地情况,必要时进行重新设计。

    总结和推荐


    综上所述,C-GRID III 双排直角接头是一款高性能的电子元器件,具备结构坚固、接触可靠、安装方便等诸多优势。其广泛的适用性和优良的性价比使其成为众多应用领域的理想选择。对于追求稳定信号传输和高可靠性的工程师而言,C-GRID III 是值得信赖的产品。强烈推荐在您的项目中使用这款产品。

901220773参数

参数
间距-配接 2.54mm
额定电流 3A
排数 2
触头镀层 - 配接
触头镀层厚度 - 配接 380nm
防护等级 -
针脚数 26pin
颜色 黑色
类型 Breakaway,Header,Push-Pull
长*宽*高 33.02mm(长度)*13.71mm(高度)
安装方式 通孔安装
应用等级 汽车级,通用级
零件状态 在售
包装方式 散装,袋装

901220773厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

901220773数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 901220773 901220773数据手册

901220773封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2880+ ¥ 11.284
库存: 288000
起订量: 2880 增量: 2880
交货地:
最小起订量为:2880
合计: ¥ 32497.92
