39301102

厂牌: MOLEX

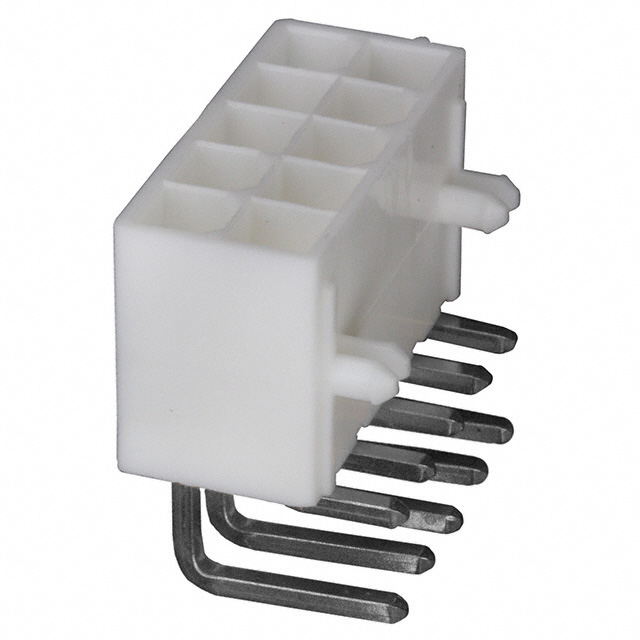

产品描述: Molex 4.2mm间距10p双排排针 线对板连接器, Mini-Fit Jr系列, 直角, 通孔安装
供应商型号: 39301102
供应商: 国内现货
标准整包数: 150
MOLEX 矩形连接器 - 针座 - 公插针 39301102

39301102概述

    Mini-Fit JR 右角连接器技术手册

    产品简介


    Mini-Fit JR右角连接器是一款专为高密度电路板设计的电气连接解决方案。它具有多种电路尺寸(2到24位),适用于广泛的应用领域,包括工业自动化、电信设备、消费电子产品等。这种连接器采用尼龙材料制造,具有良好的机械强度和阻燃性能,确保了长期的可靠性和安全性。

    技术参数


    - 材料:
    - 机身:尼龙(PA66),低卤素,未填充,UL94V-2,颜色:自然色或黑色
    - 端子:黄铜合金
    - 电镀:
    - G, GS, GS2, GS3: 金/镍/锡复合镀层
    - S, MS: 镍/锡复合镀层
    - RM: 回流焊锡/镍复合镀层
    - 电气规格:
    - 最小镀金厚度:0.000030英寸(0.00076毫米)
    - 最小选择性锡厚度:0.000100英寸(0.00254毫米)
    - 最小镍厚度:0.000050英寸(0.00127毫米)
    - 包装方式:
    - 托盘包装(推荐用于新应用)
    - 插座兼容性:
    - 与Mini-Fit JR插座系列5557兼容
    - 安装选项:
    - 螺丝固定
    - 插柱固定
    - 认证:
    - 符合“B”级外观标准,详见PS-45499-002

    产品特点和优势


    - 高可靠性: 使用优质材料和精细工艺制造,确保长时间稳定运行。
    - 灵活性: 多种电路尺寸可供选择,适应不同需求。
    - 高效连接: 快速可靠的插拔操作,简化组装过程。
    - 环境友好: 采用低卤素材料,符合环保要求。

    应用案例和使用建议


    Mini-Fit JR右角连接器可广泛应用于各种设备中,如工业控制面板、通信基站、计算机外围设备等。为了确保最佳性能,建议在安装过程中遵循正确的固定方法,并确保连接器和插座之间没有污染或损伤。

    兼容性和支持


    Mini-Fit JR右角连接器与Mini-Fit JR插座系列5557兼容,提供了广泛的互连解决方案。制造商提供详细的技术支持和维护服务,以确保客户能够顺利进行安装和使用。

    常见问题与解决方案


    1. 问:连接器如何正确安装?
    - 答:首先确保电路板孔的布局符合推荐规格。其次,按照正确的螺丝或插柱固定方法进行安装,避免过度施力导致损坏。
    2. 问:连接器出现接触不良怎么办?
    - 答:检查连接器和插座的清洁度,确保无污物。如果问题依旧,可能需要更换连接器或插座组件。
    3. 问:连接器的颜色差异是什么原因?
    - 答:部分颜色差异是由于电镀过程中的屏蔽效果所致,这不影响连接器的功能性能。

    总结和推荐


    Mini-Fit JR右角连接器凭借其高可靠性、灵活性和易用性,成为众多应用的理想选择。对于寻求高性能电气连接解决方案的用户,我们强烈推荐此款连接器。通过遵循正确的安装和使用建议,用户可以充分发挥其优势,实现高效稳定的电路连接。

39301102参数

参数
针脚数 10pin
间距-配接 4.2mm
排数 2
排距 4.2mm
防护等级 -
额定电流 13A
颜色 白色
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
类型 Header,Locking Ramp
长*宽*高 22.2mm*9.652mm*19.4mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

39301102厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

39301102数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 39301102 39301102数据手册

39301102封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ ¥ 16.66
500+ ¥ 16.38
1000+ ¥ 16.1
3000+ ¥ 15.96
库存: 1200
起订量: 150 增量: 150
交货地:
最小起订量为:150
合计: ¥ 2499
