436501202

厂牌: MOLEX
产品描述: 12pin 3mm 1 Header,Locking Ramp 8.5A 760nm 金 黑色 通孔安装 39.65mm(长度)*9.9mm(高度)
供应商型号: Q-436501202
供应商: 期货订购
标准整包数: 952

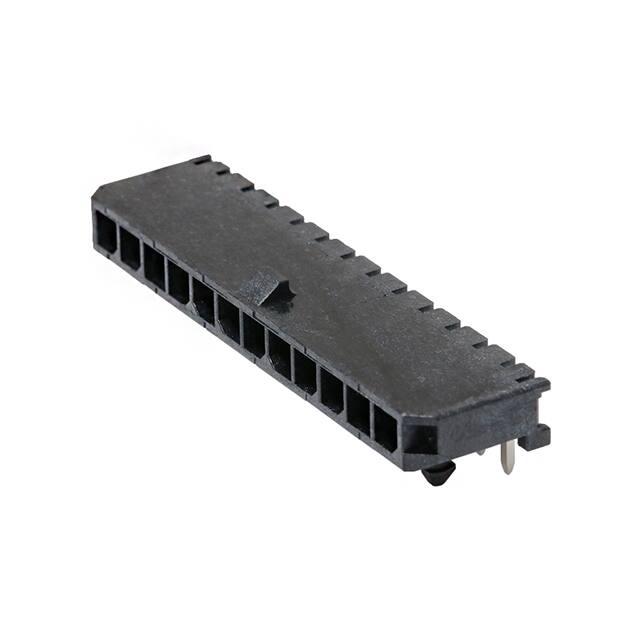

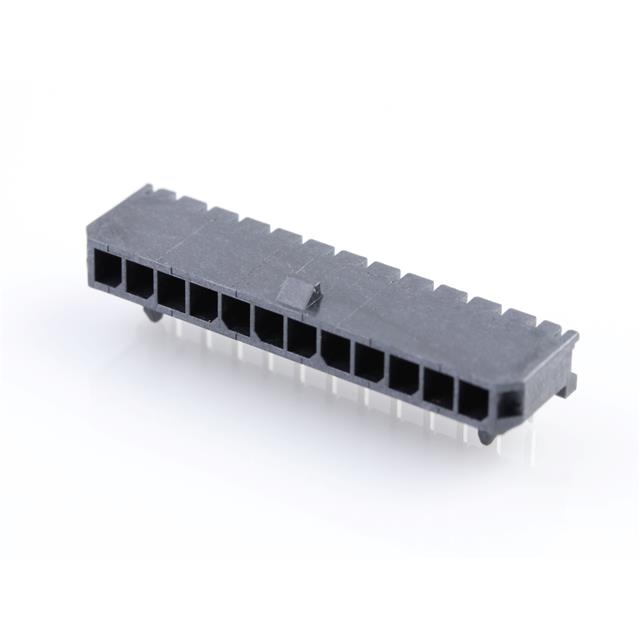

MOLEX 矩形连接器 - 针座 - 公插针 436501202

436501202概述


    产品简介


    本产品为一种Micro Fit(3.0)系列的单排插座,适用于多种电路连接需求。这些插座通过直角插孔设计,提供了可靠而紧凑的连接方式。该系列产品广泛应用于消费电子、通信设备、汽车电子等领域,可以有效地简化电路设计,提高系统可靠性。

    技术参数


    | 参数 | 规格 |

    | 接触材料 | 铜合金 |
    | 终端材料 | 黄铜合金 |
    | 外壳材料 | 液晶聚合物,玻璃填充 |
    | 绝缘材料 | UL94V-0等级,黑色 |
    | 镀层 | 选项A:镀锡;选项B:金镀;选项C:选择性金镀;选项D:纯锡镀 |
    | 推荐PCB厚度 | 0.062英寸/1.57毫米 |
    | 尺寸(典型值) | 针间距3.0毫米 |
    | 插座型号 | 43645 |
    | 兼容性 | Micro Fit(3.0)系列插座 |
    | 电路数量 | 2至12个 |

    产品特点和优势


    - 高可靠性:黄铜合金终端材料保证了出色的电气性能和长期稳定性。
    - 紧凑设计:Micro Fit系列的紧凑设计使得在有限的空间内也能实现可靠的连接。
    - 易于安装:直角插孔设计方便安装,节省空间。
    - 广泛应用:适用于多种设备和应用领域,具有较高的市场适应性。

    应用案例和使用建议


    Micro Fit(3.0)系列插座在消费电子产品中得到了广泛应用,例如智能手机、平板电脑等。为了确保最佳的使用效果,建议如下:
    1. 正确放置:根据手册中的要求,插座必须距离PCB边缘最大10.16毫米以内以避免干扰。
    2. 适当维护:定期清洁接口区域,确保良好的接触性能。
    3. 合理布局:建议按照手册中的示例进行电路布局,以避免潜在的电气干扰。

    兼容性和支持


    Micro Fit(3.0)系列插座与同一系列的其他插座兼容,可以轻松地组装在一起。制造商提供了详细的文档和技术支持,确保客户能够顺利地集成到他们的设计中。同时,所有产品均符合相关的行业标准,确保质量和性能的一致性。

    常见问题与解决方案


    1. 问题:连接不稳定或松动。
    解决方案:检查插座与PCB之间的焊接质量,确保焊接牢固。
    2. 问题:信号传输不畅。
    解决方案:确认接口区域的清洁度,必要时重新清理并镀锡。
    3. 问题:接口过热。
    解决方案:检查是否存在过载情况,或者检查是否有不良接触导致的额外发热。

    总结和推荐


    Micro Fit(3.0)系列插座以其紧凑的设计、高可靠性以及广泛的应用范围,在市场上具有很强的竞争力。我们强烈推荐这款产品用于各种需要高性能连接器的场合。无论是小型消费电子还是大型工业设备,该系列插座都能提供出色的性能和长期的可靠性。

436501202参数

参数
针脚数 12pin
间距-配接 3mm
排数 1
排距 -
颜色 黑色
触头镀层厚度 - 配接 760nm
类型 Header,Locking Ramp
防护等级 -
额定电流 8.5A
触头镀层 - 配接
长*宽*高 39.65mm(长度)*9.9mm(高度)
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 盒装,托盘

436501202厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

436501202数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 436501202 436501202数据手册

436501202封装设计

查看详情并下载
Symbol
Footprint
3D Model
