908143910

厂牌: MOLEX
产品描述: Header,Push-Pull 1.27mm 1 10pin 1.2A 760nm 金 贴片安装 16.48mm*5.0038mm*6.9mm
供应商型号: 908143910
供应商: 云汉优选
标准整包数: 10

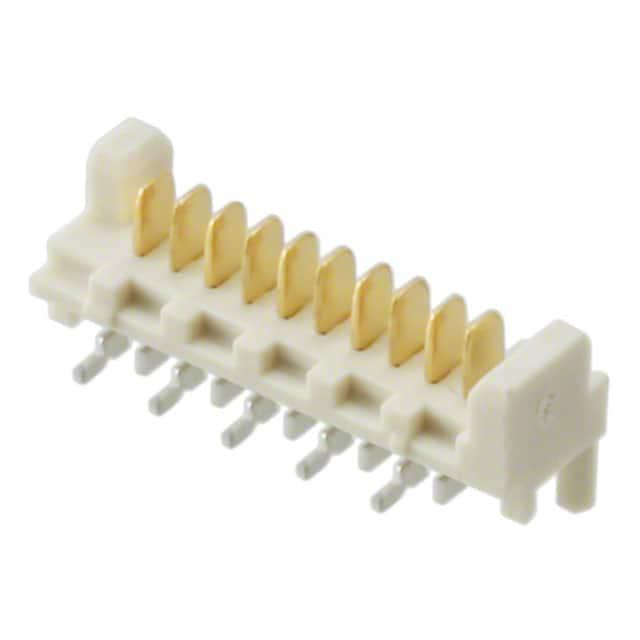

MOLEX 矩形连接器 - 针座 - 公插针 908143910

908143910概述

    Picoflex SMT Header 产品技术手册

    1. 产品简介


    Picoflex SMT Header 是一种专为表面贴装技术(SMT)设计的连接器,广泛应用于各种电子设备和电路板中。它采用高质量材料制造,确保长期可靠性和优异的电气性能。该产品适用于多种行业,包括消费电子、工业自动化、通信设备等。

    2. 技术参数


    - 材料:
    - 外壳:玻璃填充尼龙 (PA),UL94 V-0,天然色(米色)
    - 端子:镀镍(Ni)的0.28 mm厚度卡式黄铜
    - 电镀:
    - 锡:Sn 3-5 微米,覆盖 1.27 微米最小 Ni
    - 镀钯镍(PdNi):接触区域选择性镀 0.6 微米 PdNi 和 0.05 微米金闪光层,焊接尾区域选择性锡 3-5 微米,底层为 1.27 微米 Ni
    - 对接兼容性:与 Molex 90327 零件系列相匹配
    - 共面性要求:所有 SMT 尾部必须位于彼此之间 0.0 至 0.10 微米的范围内
    - 尺寸和间距:
    - 引脚间距:2.54 mm
    - 推荐PCB厚度:1.60 ± 0.14 mm
    - 电气特性:
    - 角度公差:± 0.5°
    - 维度公差:± 0.10 mm

    3. 产品特点和优势


    - 高可靠性:采用先进的电镀工艺,确保长时间稳定运行。
    - 耐用性:外壳由玻璃填充尼龙制成,具有优异的机械强度和耐温性。
    - 兼容性强:与 Molex 90327 零件系列相匹配,便于集成到现有系统中。
    - 易于安装:表面贴装技术简化了装配过程,提高了生产效率。

    4. 应用案例和使用建议


    - 应用案例:Picoflex SMT Header 常用于消费电子产品如智能手机和平板电脑中,也适用于工业自动化设备中的信号传输。
    - 使用建议:
    - 在装配过程中,确保所有 SMT 尾部共面性符合要求。
    - 根据推荐的PCB厚度选择合适的材料,以确保良好的电气连接。
    - 在焊接过程中,参照推荐的回流焊曲线,以避免过热导致的损坏。

    5. 兼容性和支持


    - 兼容性:与 Molex 90327 零件系列兼容。
    - 包装:可提供卷带包装(Tape and Reel)和管状包装(Tube Packaging)两种形式。
    - 支持和服务:提供详细的产品规格和技术文档,用户可以通过 Molex 官方网站获取更多技术支持信息。

    6. 常见问题与解决方案


    - 问题1:引脚共面性不符合要求。
    - 解决方案:重新检查引脚位置,确保所有 SMT 尾部均位于规定范围内。
    - 问题2:焊接过程中引脚变形。
    - 解决方案:严格按照推荐的回流焊曲线进行焊接,使用合适的温度控制设备。
    - 问题3:接触电阻过高。
    - 解决方案:确认电镀工艺是否符合要求,必要时更换端子。

    7. 总结和推荐


    Picoflex SMT Header 是一款高度可靠、易于安装且具备优异电气性能的连接器,特别适合于高精度和高密度应用场合。其独特的电镀技术和材料选择使其在市场上具有显著的竞争优势。综上所述,强烈推荐此产品用于各种需要高性能连接器的应用场合。

908143910参数

参数
触头镀层厚度 - 配接 760nm
排数 1
针脚数 10pin
额定电流 1.2A
防护等级 -
触头镀层 - 配接
间距-配接 1.27mm
类型 Header,Push-Pull
颜色 -
长*宽*高 16.48mm*5.0038mm*6.9mm
安装方式 贴片安装
应用等级 医疗级,工业级,汽车级,通用级
零件状态 在售
包装方式 卷带包装

908143910厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

908143910数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 908143910 908143910数据手册

908143910封装设计

查看详情并下载
Symbol
Footprint
3D Model
