430450402

厂牌: MOLEX

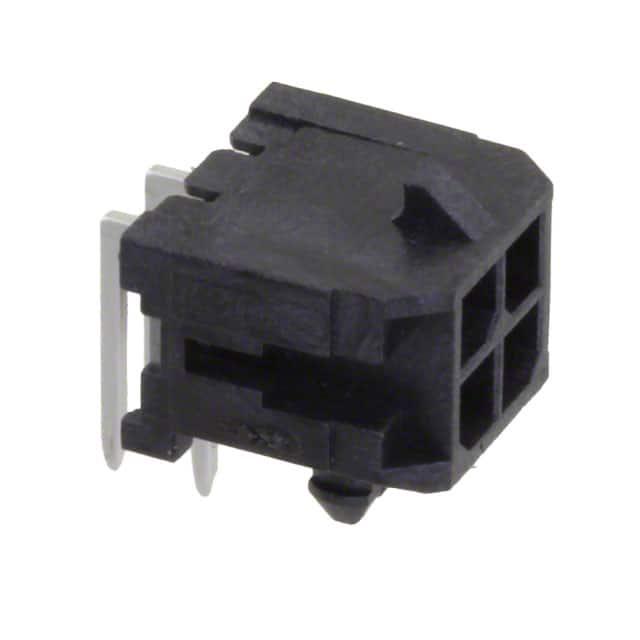

产品描述: Molex 3.0mm间距4p双排排针, Micro-Fit 3.0系列, 直角, 通孔安装
供应商型号: 14M-430450402
供应商: 云汉优选
标准整包数: 1

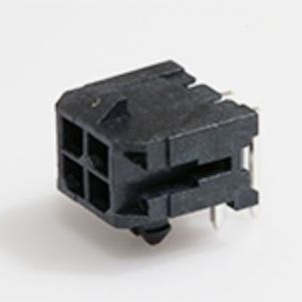

MOLEX 矩形连接器 - 针座 - 公插针 430450402

430450402概述

    MICRO-FIT DUAL ROW CONNECTORS 技术手册解析

    1. 产品简介


    Micro-Fit 双排连接器是一款高性能的电连接解决方案,适用于电线到板子以及电线到电线的连接系统。这些连接器通过压接技术安装,并支持18至30 AWG的绞合铜线,具有镀锡或镀金处理。广泛应用于工业自动化、通信设备、汽车电子、医疗设备等领域。

    2. 技术参数


    | 参数类别 | 技术规格 |

    | 额定电压(AC或DC) | 250V, 350V, 600V |
    | 额定电流(单路) | 5A, 7A, 8A |
    | 连接插针材料 | 黄铜、磷青铜 |
    | 接触电阻 | 初始最大值:10毫欧 |
    | 绝缘电阻 | 最小值:1000兆欧 |
    | 电气测试标准 | TS-43045-001 |
    | 环境温度 | 操作范围:-40°C 至 +105°C |

    3. 产品特点和优势


    Micro-Fit双排连接器的独特之处在于其高耐热性(操作温度可达105°C),广泛的额定电流和电压选择,以及优良的机械和电气性能。其镀金或镀锡处理可提高抗腐蚀能力,延长使用寿命,且其出色的接触可靠性和抗振动能力使其适合恶劣环境下的应用。

    4. 应用案例和使用建议


    该系列连接器被广泛用于各种应用场合,如自动控制系统、网络设备、汽车电子系统等。对于汽车电子而言,高可靠性和稳定性尤为关键。建议使用专用的测试插头进行定期检测,以确保连接器始终处于最佳状态。此外,在高温、高湿度等恶劣环境中,应加强监测并定期检查绝缘性能。

    5. 兼容性和支持


    Micro-Fit 双排连接器与其他标准接口兼容,方便与其他电子元器件集成使用。制造商提供详尽的技术文档和支持服务,包括装配指导、故障排查和性能优化建议。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔力过大 | 检查接触面是否清洁,调整安装工艺 |
    | 绝缘电阻下降 | 检查插针是否有污染或损坏 |
    | 温度上升过快 | 调整电路设计,确保良好的散热效果 |

    7. 总结和推荐


    综上所述,Micro-Fit 双排连接器凭借其高可靠性和卓越性能,在多种应用领域表现出色。对于需要高稳定性和耐用性的应用场景,Micro-Fit 双排连接器是一个值得推荐的选择。建议在使用前详细阅读技术手册,以充分利用其所有功能并避免潜在问题。
    希望以上信息能帮助您更好地了解和应用 Micro-Fit 双排连接器。如有任何疑问,欢迎联系 Molex 官方技术支持。

430450402参数

参数
触头镀层厚度 - 配接 760nm
排数 2
触头镀层 - 配接
额定电流 8A
类型 Header,Locking Ramp
间距-配接 3mm
针脚数 4pin
防护等级 -
颜色 黑色
长*宽*高 10.15mm*8.763mm*12.24mm
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 盒装,托盘,袋装

430450402厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

430450402数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 430450402 430450402数据手册

430450402封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.828
10+ ¥ 7.015
30+ ¥ 6.1595
100+ ¥ 5.9884
300+ ¥ 5.7591
1000+ ¥ 5.5914
库存: 2232
起订量: 1 增量: 2232
交货地:
最小起订量为:1
合计: ¥ 7.82
直接购买
加入购物车
