430452020

厂牌: MOLEX
产品描述: Header,Locking Ramp 3mm 2 20pin 8A 760nm 金 黑色 贴片安装
供应商型号: 430452020
供应商: 云汉优选
标准整包数: 1

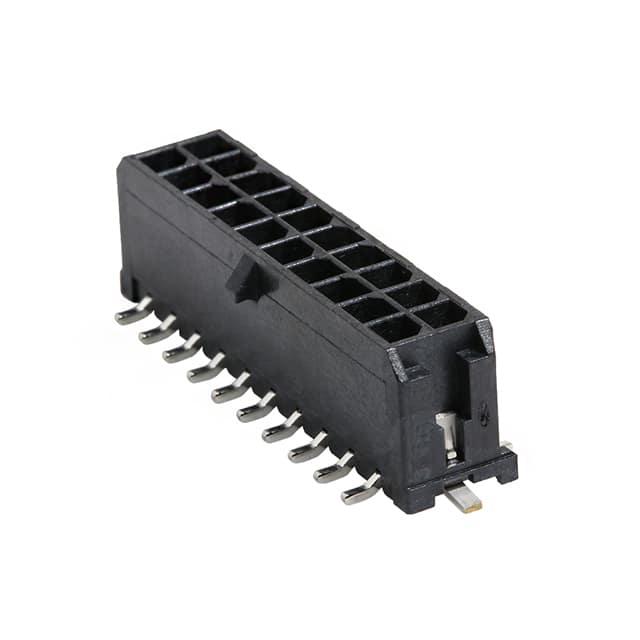

MOLEX 矩形连接器 - 针座 - 公插针 430452020

430452020概述

    MICRO-FIT Dual Row Connectors 技术手册

    1. 产品简介


    Micro-Fit 双排连接器系列是专为电源和信号传输设计的高性能连接器系统。它采用了 3.00 mm(0.118 英寸)中心线距(pitch),适用于 18 至 30 AWG 绞合线,使用压接技术并可选择镀锡或镀金端子。这类连接器广泛应用于汽车、工业自动化、通信设备及消费电子产品等领域。

    2. 技术参数


    - 电气特性:
    - 电压等级:AC RMS 或 DC 额定值为 350-600 V。
    - 电流等级:单电路电流额定值在 5-8 安培之间(取决于系列)。
    - 接触电阻:首次测量时不超过 10 毫欧姆(接触)和 5 毫欧姆(线端)。
    - 绝缘电阻:不小于 1000 兆欧姆。
    - 耐电压:耐压测试达 500 VAC 无击穿,漏电流 < 5 mA。
    - 温度范围:-40°C 至 +105°C(工作温度);-40°C 至 +105°C(非工作温度)。
    - 机械特性:
    - 插拔力:最大插合力 8.0 N(每电路),最小拔出力 2.4 N(每电路)。
    - 端子固定力:端子在接线盒中的最小拉出力为 24.5 N。
    - 插入力:插入终端的最大插入力为 14.7 N。
    - 可靠性测试:经过高达 30 次循环的耐用性测试。
    - 振动和冲击测试:振动和冲击测试均通过。
    - 环境要求:
    - 热老化:最高 20 毫欧姆的变化。
    - 恒湿:暴露在相对湿度 90-95% 的环境中 96 小时后,保持最大 20 毫欧姆的变化。
    - 盐雾:连续 48 小时暴露在盐雾环境下,保持最大 20 毫欧姆的变化。
    - 冷温度测试:暴露在 -40°C 下 96 小时后,保持最大 20 毫欧姆的变化。

    3. 产品特点和优势


    - 安全认证:符合 UL、CSA 和 IEC 61984 认证标准,确保使用安全。
    - 材料耐用:采用聚酯、尼龙和 LCP 材料,适用于多种恶劣环境。
    - 可靠性高:经过严格的机械和电气测试,确保高可靠性和长期稳定性。
    - 易于安装:设计简单,安装便捷,减少安装时间。

    4. 应用案例和使用建议


    - 应用场景:适合用于汽车电子、工业控制、通信设备及消费电子中的电源和信号传输。
    - 使用建议:
    - 在选择导线时,考虑导线规格和数量对电流容量的影响。
    - 确保在安装过程中正确匹配极化以避免短路风险。
    - 在高振动环境中使用时,需增加额外的紧固措施以防止松动。

    5. 兼容性和支持


    - 兼容性:本系列产品与其他 Micro-Fit 系列产品具有良好的兼容性,便于系统集成。
    - 技术支持:制造商提供全面的技术支持和售后服务,包括应用指导和技术咨询。

    6. 常见问题与解决方案


    - 问题1:连接器安装后接触不良。
    - 解决方法:检查插针和插座是否完全对齐,并确保插针和插座已经牢固固定。
    - 问题2:连接器温升过高。
    - 解决方法:检查导线规格是否符合要求,并根据实际情况调整电流负载。

    7. 总结和推荐


    Micro-Fit 双排连接器以其出色的电气性能、可靠的机械结构和广泛的环境适应性,成为众多领域的首选。建议在需要高可靠性的电源和信号传输场合优先选用此系列连接器。

430452020参数

参数
防护等级 -
间距-配接 3mm
额定电流 8A
类型 Header,Locking Ramp
针脚数 20pin
排数 2
颜色 黑色
触头镀层 - 配接
触头镀层厚度 - 配接 760nm
安装方式 贴片安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 卷带包装
