428204214

厂牌: MOLEX
产品描述: Molex 10.0mm间距4p单排排针 线对板连接器, Mini-Fit Sr.系列, 直角, 通孔安装
供应商型号: MX-42820-4214
供应商: TME
标准整包数: 1

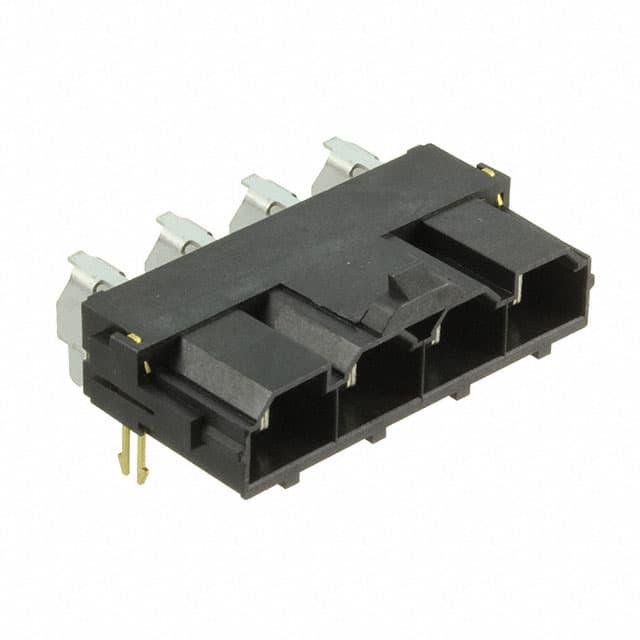

MOLEX 矩形连接器 - 针座 - 公插针 428204214

428204214概述

    Mini-Fit Sr. Power Connectors 技术手册

    产品简介


    Mini-Fit Sr. Power Connectors 是一种专为电源连接设计的高性能电子元件。它们属于 PCB Headers 系列,主要用于电线到板之间的连接。这些连接器具有多种优势,适用于需要高电流和电压的应用场景,如工业自动化、通信设备、计算机服务器等领域。

    技术参数


    以下是 Mini-Fit Sr. Power Connectors 的关键技术和性能参数:
    | 参数 | 描述 |

    | 电路数(最大) | 4 |
    | 插配次数 | 最大30次 |
    | 接触电阻 | 极低 |
    | 温度范围(操作) | -40°C 至 +105°C |
    | 额定电流(每接触点) | 最大50.0A |
    | 额定电压 | 最大600V |
    | 耐火等级 | 94V-0 |
    | 材料 | 金属:黄铜;树脂:高温热塑塑料 |
    | 电镀 | 插配面:银;焊接面:锡 |
    | 插配间距 | 10.00mm |

    产品特点和优势


    Mini-Fit Sr. Power Connectors 具备以下几个显著的特点和优势:
    - 高可靠性:插配次数高达30次,确保长期稳定的连接性能。
    - 耐温性强:可在极端环境下稳定工作,温度范围宽广(-40°C 至 +105°C)。
    - 高电流承载能力:每个接触点可承载最高50.0A的电流,满足大部分高功率需求。
    - 环保合规:符合RoHS标准,不含卤素和邻苯二甲酸盐,绿色环保。

    应用案例和使用建议


    Mini-Fit Sr. Power Connectors 在多种工业和商业应用中得到了广泛应用。例如,在工业自动化系统中用于连接传感器和控制器,或在通信设备中用于电源线到主板的连接。
    使用建议:
    1. 正确安装:确保在焊接过程中温度控制在235°C以内,避免损坏连接器。
    2. 定期检查:由于高频插拔可能导致磨损,建议定期检查插配接口的完整性。
    3. 防护措施:在极端环境中使用时,采取适当的防护措施以延长使用寿命。

    兼容性和支持


    Mini-Fit Sr. Power Connectors 与 Mini-Fit Sr. Receptacle Housing with TPA 具有良好的兼容性。制造商提供了详细的文档和支持,包括产品规范、测试报告和CAD模型。用户可以通过访问 [Molex官网](http://www.molex.com) 获取最新信息和技术支持。

    常见问题与解决方案


    根据手册中的常见问题及其解决方案,以下是一些用户可能遇到的问题及解决办法:
    1. 接触不良:
    - 解决方法:检查插配面是否有污垢或损伤,必要时进行清洁或更换。
    2. 电流过大导致过热:
    - 解决方法:确保电流不超过额定值,使用散热装置辅助散热。
    3. 焊接过程中的损坏:
    - 解决方法:遵循正确的焊接工艺,确保焊接温度不超出推荐范围。

    总结和推荐


    Mini-Fit Sr. Power Connectors 是一款高性能、高可靠性的电源连接器,适合于各种高电流和高电压应用场景。它的耐用性和环保特性使其在市场上具备很强的竞争力。因此,我们强烈推荐这款产品给需要稳定电源连接的工业和商业客户。
    更多详细信息,请访问 [Molex官网](http://www.molex.com)。

428204214参数

参数
间距-配接 10mm
触头镀层 - 配接
触头镀层厚度 - 配接 2.54μm
颜色 黑色
防护等级 -
针脚数 4pin
类型 Header,Locking Ramp
排数 1
额定电流 50A
长*宽*高 43.82mm(长度)*28.59mm(高度)
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 管装

428204214厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

428204214数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 428204214 428204214数据手册

428204214封装设计

查看详情并下载
Symbol
Footprint
3D Model
