702871264

厂牌: MOLEX
产品描述: 42pin 2.54mm 2 2.54mm Breakaway,Header,Push-Pull 3A 760nm 金 黑色 通孔安装 53.34mm(长度)*5.08mm(高度)
供应商型号:
供应商:
标准整包数: 0

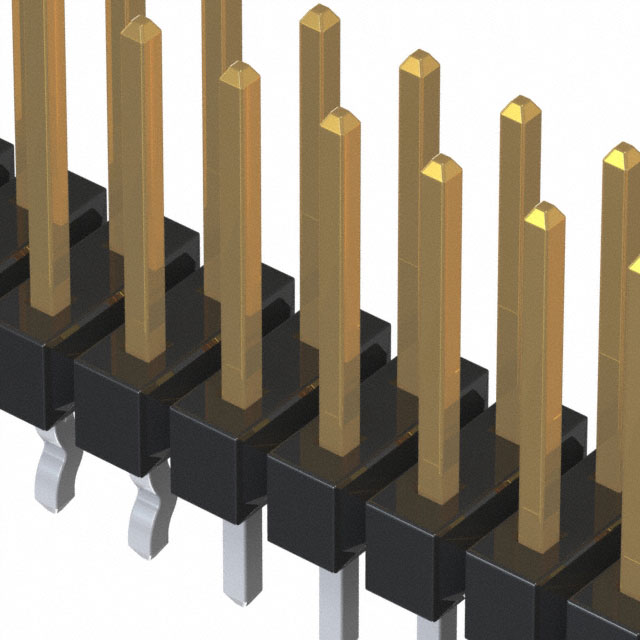

MOLEX 矩形连接器 - 针座 - 公插针 702871264

702871264概述

    高温高压双排方形针接插件技术手册

    一、产品简介


    该高温高压双排方形针接插件是一种高性能的连接器产品,主要用于各种高可靠性要求的应用场景。该接插件采用玻璃填充液晶聚合物(GFR-PC)材料制成,具备优异的机械强度和耐高温性能,表面处理工艺保证了长期使用的可靠性。其主要特征包括:
    - 产品类型:双排方形针接插件
    - 主要功能:提供稳定的电气连接
    - 应用领域:适用于各种电子设备及系统中,如通信、工业自动化、医疗设备等

    二、技术参数


    以下是该接插件的技术规格及其关键参数:
    | 参数 | 描述 |

    | 材料 | 母座 - 玻璃填充液晶聚合物,UL94V-0,颜色:黑色
    插针 - 铜合金 |
    | 表面处理 | 整体镀锡:0.00381mm [0.000150"] 最小
    整镍底层:0.00127mm [0.000050"] 最小
    选镀金:15金:0.00038mm [0.000015"] 最小
    选镀锡:0.00191mm [0.000075"] 最小
    整镍底层:0.00127mm [0.000050"] 最小
    选镀金:30金:0.00076mm [0.000030"] 最小
    选镀锡:0.00191mm [0.000075"] 最小
    整镍底层:0.00127mm [0.000050"] 最小 |
    | 产品规范 | PS-70280 |
    | 包装信息 | (除非表格中有其他说明)
    包装根据PK-70873-0353进行 |
    | 测量点 | 尺寸D也是测量插针宽度的参考点 |
    | 保持尾部位置 | 见视图“A” |
    | 插针推力测试 | 3磅最小(任一方向) |
    | 应用示例 | 双10路电路尺寸图示,具体电路数目见表格 |
    | 焊接性规范 | 符合SMES-152标准,允许焊带表面有孔 |
    | 符合规范 | 符合COSMETIC规范PS-45499-002的B级标准 |

    三、产品特点和优势


    该高温高压双排方形针接插件的主要特点包括:
    - 耐高温性:采用特殊材料制成,能够承受高温环境。
    - 可靠性高:插针镀锡和镀金处理增强了连接的稳定性。
    - 应用广泛:适用于多种电子设备,满足不同领域的连接需求。
    - 机械强度:玻璃填充液晶聚合物材料保证了产品的耐用性和稳定性。
    - 表面光洁度:镀层和光洁度标准符合严格的规范。

    四、应用案例和使用建议


    该接插件常用于各种需要高可靠性和耐久性的场合,例如通信基站、工业控制系统、医疗器械等领域。在实际使用过程中,需注意以下几点以确保最佳效果:
    - 连接质量:确保连接器与插座的对接正确无误,避免过大的接触力导致损坏。
    - 温度控制:在极端温度环境下使用时,应采取适当措施防止热胀冷缩引起的机械变形。
    - 环境防护:由于其优良的防水防尘性能,适用于潮湿或灰尘较多的环境。

    五、兼容性和支持


    该接插件具有良好的通用性,能与多种设备兼容使用。此外,供应商提供了详尽的产品文档和技术支持服务,帮助客户顺利应用该产品。

    六、常见问题与解决方案


    根据技术手册中的描述,以下是一些常见问题及解决方法:
    - 问题:连接器无法完全插入
    - 解决方案:检查插针和插座是否有污垢或损伤,必要时清理或更换部件。
    - 问题:接触电阻偏高
    - 解决方案:重新安装插针并确认其接触良好,必要时重新做镀锡处理。
    - 问题:焊接过程中出现虚焊现象
    - 解决方案:严格按照焊接工艺参数操作,使用合适的焊接工具和焊料。

    七、总结和推荐


    总体来看,这款高温高压双排方形针接插件具有卓越的电气特性和机械强度,非常适合于各种高可靠性应用场景。其出色的性能和广泛的应用范围使其在市场上具备较强的竞争力。因此,我强烈推荐此款产品给那些需要高性能连接器的用户。
    希望以上信息对您有所帮助!如果您有任何疑问或需要进一步的技术支持,请随时联系我们。

702871264参数

参数
针脚数 42pin
间距-配接 2.54mm
排数 2
排距 2.54mm
类型 Breakaway,Header,Push-Pull
防护等级 -
额定电流 3A
颜色 黑色
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
长*宽*高 53.34mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

702871264厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

702871264数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 702871264 702871264数据手册
