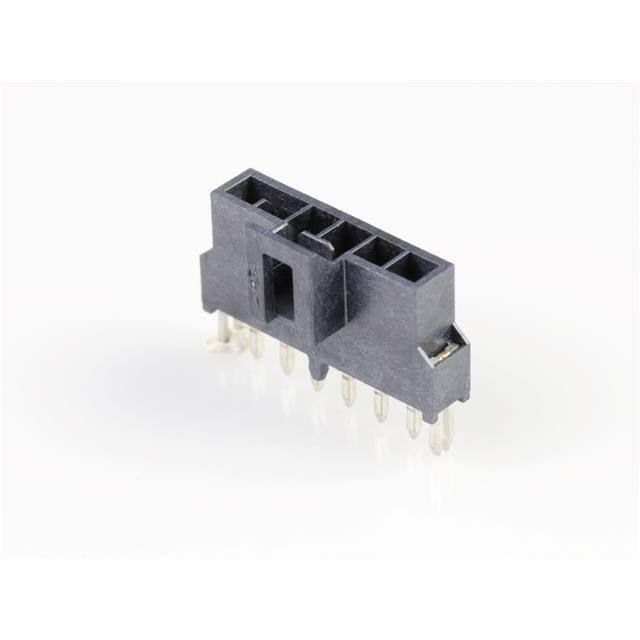

1053111106

厂牌: MOLEX
产品描述: Conn Wire to Board HDR 6 POS 2.5mm Solder ST Top Entry Thru-Hole Tray
供应商型号: Q-1053111106
供应商: 期货订购
标准整包数: 1800
MOLEX 矩形连接器 - 针座 - 公插针 1053111106

1053111106概述

    Nano-Fit Wire-to-Board Power Connector System

    1. 产品简介


    Nano-Fit Wire-to-Board Power Connector System 是一款高可靠性、低轮廓的设计连接系统,特别适用于电源应用。产品系列涵盖了多种不同类型的连接器组件,如母端子、插座外壳、垂直接头和直角接头,均采用2.50毫米间距设计。这些连接器组件适用于各种电子设备和工业应用,特别是在空间有限但需要可靠电力传输的场合。

    2. 技术参数


    Nano-Fit Wire-to-Board Power Connector System 的主要技术规格如下:
    - 电压:
    - 交流/直流 250 伏特

    - 适用电线:
    - 20、22、24 和 26 AWG 裸铜线或镀锡铜线

    - 最大电流额定值:
    - 最大温度升幅不超过 30°C,以 20AWG 线为例,额定电流为 8.00 安培

    - 温度范围:
    - 操作温度:-40°C 至 125°C
    - 额定温度:取决于所用电线类型(例如,UL 1015 线材额定温度为 105°C)

    - 耐久性:
    - 锡镀层:25 次循环
    - 金镀层:50 次循环

    3. 产品特点和优势


    Nano-Fit Wire-to-Board Power Connector System 具有以下特点和优势:
    - 高密度设计: 2.50 毫米间距使得连接器体积小,适合紧凑的空间布局。
    - 可靠的电气性能: 最大绝缘电阻为 1000 兆欧,确保电气安全。
    - 出色的机械性能: 插拔力和插拔寿命达到 EIA-364 标准要求,确保长期稳定性。
    - 环境保护能力: 经过热循环测试和温度老化测试,确保在恶劣环境中仍能稳定工作。
    - 多样化的安装方式: 包括垂直和直角接头,方便灵活选择安装方式。

    4. 应用案例和使用建议


    - 应用案例: Nano-Fit 系列连接器广泛应用于服务器、通信设备、汽车电子系统等领域。例如,在汽车电子系统中,这些连接器可用来连接传感器、控制器和其他电子模块。
    - 使用建议: 在选择合适型号时,需根据具体应用需求(如电流大小、电线类型)选择合适的连接器组件。在使用过程中,应遵循正确的装配工艺,避免不正确的操作导致性能下降。

    5. 兼容性和支持


    Nano-Fit Wire-to-Board Power Connector System 兼容各类标准电线和设备。Molex 提供详细的销售图纸和技术支持文档,确保用户能够顺利安装和使用该系统。同时,Molex 还提供一系列工具和指南,帮助用户正确完成端子压接和连接器组装。

    6. 常见问题与解决方案


    - 问题 1: 插拔过程中接触电阻偏高。
    - 解决办法: 检查连接器是否正确装配,并确保电线和端子之间的压接质量。
    - 问题 2: 连接器无法牢固固定在 PCB 上。
    - 解决办法: 确认焊点质量并检查是否符合指定的焊接条件。
    - 问题 3: 环境温度波动导致连接器失效。
    - 解决办法: 在高温和低温环境下进行充分的热循环测试,确保连接器能在极端温度下正常工作。

    7. 总结和推荐


    Nano-Fit Wire-to-Board Power Connector System 是一款高度可靠的连接解决方案,具备优良的电气和机械性能。该产品在各类严苛的应用环境中表现出色,具有显著的市场竞争力。因此,我们强烈推荐该产品用于需要高可靠性的电子设备和工业应用中。

1053111106参数

参数
触头镀层 - 配接
类型 Header,Latch Holder
触头镀层厚度 - 配接 1.5μm
针脚数 6pin
间距-配接 2.5mm
额定电流 7.5A
防护等级 -
排数 1
颜色 黑色
安装方式 通孔安装
应用等级 军用级,医疗级,工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 盒装,托盘

1053111106厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1053111106数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 1053111106 1053111106数据手册

1053111106封装设计

查看详情并下载
Symbol
Footprint
3D Model
