702871267

厂牌: MOLEX
产品描述: 48pin 2.54mm 2 2.54mm Breakaway,Header,Push-Pull 3A 760nm 金 黑色 通孔安装 60.96mm(长度)*5.08mm(高度)
供应商型号:
供应商:
标准整包数: 0

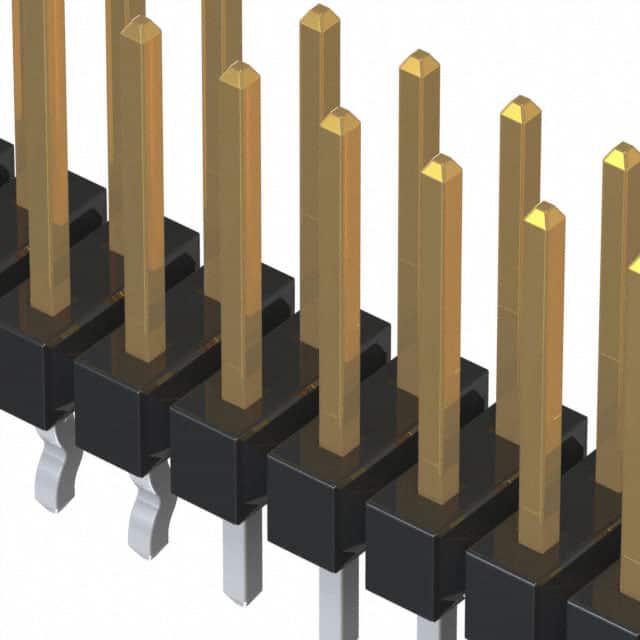

MOLEX 矩形连接器 - 针座 - 公插针 702871267

702871267概述

    高品质电子元器件——高耐温双排插座

    一、产品简介


    该高耐温双排插座(型号为 SD-70287-003)由全球领先的电子元件制造商莫仕电子科技有限公司生产。该插座采用高质量材料,包括玻璃填充液晶聚合物外壳和铜合金针脚,具有优异的耐高温性能和可靠性。它广泛应用于汽车电子、工业自动化、航空航天等需要高性能连接器的领域。

    二、技术参数


    - 外形尺寸:不同电路数(电路数范围:4-100)对应的长度、宽度和高度。
    - 插针规格:方形0.025英寸插针,间距为0.100英寸。
    - 材料:壳体采用玻璃填充液晶聚合物,颜色为黑色;针脚材料为铜合金。
    - 电镀:表面处理包括全层锡0.00381 mm(最小值)、镍镀层0.00127 mm(最小值),可选金镀层。
    - 焊接性:符合 SMES-152 规范,允许焊点有轻微孔洞。
    - 推拉力:最小3磅(双向)。
    - 工作温度:暂未提及具体温度范围,但考虑到其耐温特性,推测其能适应较高温度环境。

    三、产品特点和优势


    - 高耐温:设计用于高温环境,适用于多种恶劣条件下的应用。
    - 机械稳定性:通过严格的机械测试,确保长时间使用的可靠性和耐用性。
    - 良好的焊接性:符合严格标准,易于焊接和维修。
    - 兼容性强:通用的外形尺寸和连接方式使其能与各种标准板卡配合使用。
    - 优质材料:采用高性能的材料,保证长期稳定的工作表现。

    四、应用案例和使用建议


    该产品适用于高温环境下工作的设备,例如汽车电子控制单元、工业控制系统、航空电子设备等。在实际应用中,建议在安装时使用适当的焊接工艺以确保连接牢固。同时,在选择合适的电路数量时,应根据具体应用的需求进行合理选择,避免不必要的资源浪费。

    五、兼容性和支持


    该产品为标准尺寸设计,可与其他标准板卡和组件轻松搭配使用。莫仕电子科技有限公司提供了详尽的技术支持文档,包括详细的装配指南和维护说明,帮助用户更好地理解和操作该产品。

    六、常见问题与解决方案


    1. 问:如何确保插座和插头的紧密连接?
    - 答:建议使用适当的压力和工具将插头插入插座,确保完全接触。此外,定期检查插头和插座的状态,如有损坏应及时更换。
    2. 问:如果发现插针有锈蚀现象怎么办?
    - 答:首先应清洁锈蚀区域,然后重新涂抹一层薄薄的防锈剂。必要时,可以考虑更换新的插座以保持最佳性能。

    七、总结和推荐


    总体而言,该高耐温双排插座凭借其卓越的耐温性能、可靠的机械特性和广泛的适用范围,在众多领域展现出显著的优势。对于需要在极端环境中运行的应用,它是一个理想的选择。我们强烈推荐此产品给那些对连接器的可靠性和稳定性有严格要求的设计工程师和制造商。

702871267参数

参数
针脚数 48pin
间距-配接 2.54mm
排数 2
排距 2.54mm
防护等级 -
颜色 黑色
触头镀层厚度 - 配接 760nm
额定电流 3A
触头镀层 - 配接
类型 Breakaway,Header,Push-Pull
长*宽*高 60.96mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

702871267厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

702871267数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 702871267 702871267数据手册

702871267封装设计

查看详情并下载
Symbol
Footprint
3D Model
