438100100

厂牌: MOLEX
产品描述: Header,Latch Holder 4.2mm 2 4pin 13A 760nm 金 黑色 通孔安装 18.81mm(长度)*20.6mm(高度)
供应商型号: Q-438100100
供应商: 期货订购
标准整包数: 408
MOLEX 矩形连接器 - 针座 - 公插针 438100100

438100100概述


    产品简介

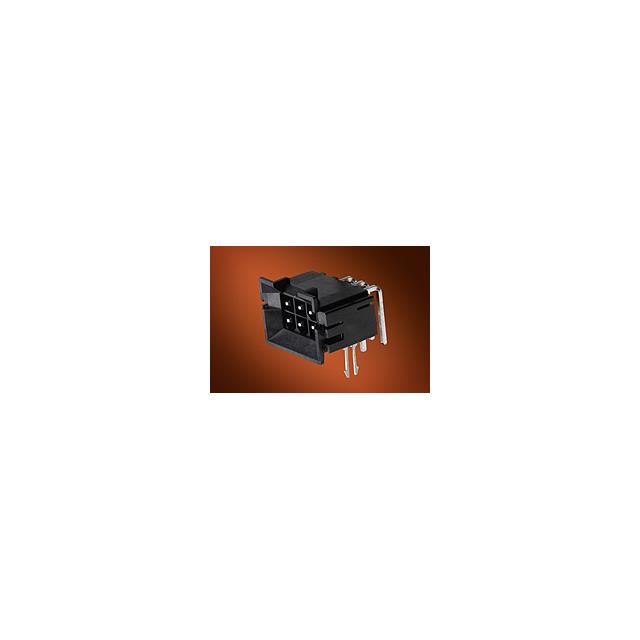

    本文介绍的是Molex公司的Mini-Fit JR BMI Right Angle Header Assembly(型号:43810),它是一种用于电路板连接的电子元器件。这种接头组件广泛应用于汽车、通信设备、计算机硬件等领域,用于实现不同电路板之间的高效连接。

    技术参数


    - 材料:外壳为玻璃纤维增强尼龙4/6,符合UL 94V-0阻燃标准,颜色为黑色;端子和固定夹均为黄铜材质。
    - 电镀:
    - 端子:镀亮锡0.0001英寸(最小厚度)+ 镍0.00005英寸(最小厚度);或者镀金0.00003英寸 + 亮锡0.0001英寸(最小厚度)+ 镍0.00005英寸(最小厚度)。
    - 固定夹:镀亮锡0.0001英寸(最小厚度)+ 镍0.00005英寸(最小厚度)。
    - 产品规范:PS-43810-001
    - 包装规范:PK-43810-001
    - 工作环境:本产品未设计用于电流共享;连接器组件在电路带电状态下不得插拔。

    产品特点和优势


    - 高度兼容性:Mini-Fit JR BMI接头组件与Molex的多个其他产品兼容,如插孔#5557、#42474、#44516和#42385,提供了广泛的连接解决方案。
    - 灵活的安装:允许1.27毫米(最大)的错位,适用于各种方向的安装。
    - 出色的电镀工艺:采用先进的电镀工艺,确保可靠的电气接触和长期的使用寿命。

    应用案例和使用建议


    - 汽车领域:适用于汽车的电源管理系统,提供稳定且安全的电源连接。
    - 通信设备:适用于通信基站的信号传输,确保数据传输的可靠性和稳定性。
    - 计算机硬件:用于服务器机箱内的多块电路板间的连接,保证高效的内部通讯。
    使用建议:确保在电路带电状态下不要插拔连接器组件,以避免损坏。此外,在进行插拔操作时,应尽量减少对连接器的物理冲击。

    兼容性和支持


    - 兼容性:该接头组件与Molex的多个插孔型号兼容,如#5557、#42474、#44516和#42385。
    - 支持和服务:Molex公司提供详细的技术文档和支持服务,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:连接器组件出现错位。
    - 解决方案:检查安装位置是否正确,确保组件与电路板对齐。
    2. 问题:插拔过程中出现火花。
    - 解决方案:在电路断电的情况下进行插拔操作。
    3. 问题:接触不良导致信号不稳定。
    - 解决方案:检查电镀层是否完好,如有损坏应及时更换组件。

    总结和推荐


    综上所述,Mini-Fit JR BMI Right Angle Header Assembly(型号:43810)是一款高度兼容、电镀质量优异的电子连接器组件。其广泛的应用范围和可靠的性能使其成为汽车、通信和计算机硬件领域的理想选择。因此,我们强烈推荐使用该产品以满足您在各种复杂环境下的连接需求。

438100100参数

参数
类型 Header,Latch Holder
触头镀层 - 配接
触头镀层厚度 - 配接 760nm
颜色 黑色
排数 2
防护等级 -
间距-配接 4.2mm
针脚数 4pin
额定电流 13A
长*宽*高 18.81mm(长度)*20.6mm(高度)
安装方式 通孔安装
应用等级 医疗级,工业级,电信级,通用级
零件状态 在售
包装方式 盒装,托盘

438100100厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

438100100数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 438100100 438100100数据手册

438100100封装设计

查看详情并下载
Symbol
Footprint
3D Model
