436500227

厂牌: MOLEX
产品描述: Header,Locking Ramp 3mm 1 2pin 8.5A 2.54μm 锡 黑色 通孔安装 9.65mm*5.5626mm*5.57mm
供应商型号: 31M-436500227
供应商: 云汉优选
标准整包数: 5

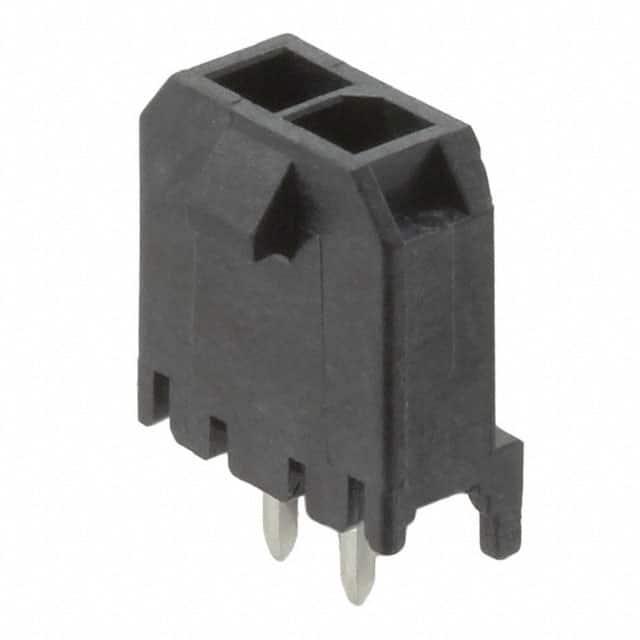

MOLEX 矩形连接器 - 针座 - 公插针 436500227

436500227概述

    Micro-Fit 3.0 PCB Header:产品技术手册

    产品简介


    Micro-Fit 3.0是一款专为电源和线到板连接设计的小型PCB垂直插头,适用于各种电路需求。它具有2个电路,支持最大电流8.5A和最大电压600V,可承受高达30次的插拔操作。凭借其独特的亮点,如耐高温材料、方形针和焊锡类型,这款产品在各类电子产品中得到了广泛应用。

    技术参数


    - 工作温度范围:-40°C至+105°C
    - 电流:最大8.5A
    - 电压:最大600V
    - 触点数:2
    - 插拔寿命:最多可达30次
    - 外形尺寸:高17.27mm,长3.18mm
    - 接触件镀层:Tin(焊锡)
    - 材料:树脂为高温度热塑性材料,金属部分采用黄铜

    产品特点和优势


    Micro-Fit 3.0的主要特点包括其卓越的高可靠性及安全性。它的抗燃性达到94V-0级别,并且通过了IEC 60695标准的测试。此款连接器还配备了垂直定位设计,确保在高频率应用中保持稳固性。此外,它能够满足IEC 60335-1的安全标准,保证了其在家庭和类似电气装置中的安全性能。产品还提供多种长度和颜色选择,以适应不同的应用场景。

    应用案例和使用建议


    - 电源系统:在汽车电子系统中作为稳定的电力传输通道。
    - 工业自动化设备:在需要频繁插拔的应用场景下稳定运行。
    - 家用电器:在微波炉和洗衣机等设备中提供可靠的连接保障。
    建议使用时应注意保持正确的接触面清洁度,避免由于污染物影响导致的电连接不良问题。同时,定期检查并确认其接触质量对于保证长期稳定的电气性能至关重要。

    兼容性和支持


    该产品与Micro-Fit TPA系列的其他配件兼容,可以方便地构建复杂的电路系统。Molex公司提供全面的技术支持和售后服务,包括产品安装指导和故障排除指南,确保用户能够在使用过程中获得及时的帮助和支持。

    常见问题与解决方案


    1. 连接器频繁接触不良:原因可能是接触面被灰尘污染。建议使用酒精擦拭干净后再进行重新连接。
    2. 产品过热现象:应检查电路设计是否存在过载情况。建议降低负载或使用更高额定电流的产品。
    3. 接触不稳定:检查是否有损坏或者移位的触点。如有损坏应及时更换新的连接器部件。

    总结和推荐


    Micro-Fit 3.0是一款性能优异、应用广泛的电子元器件,特别适合于严苛环境下的电力传输任务。其高安全性、可靠性和多样化的配置使其在市场上具有较强的竞争力。鉴于其多方面的优点,我们强烈推荐使用该产品作为电力连接的首选解决方案。

436500227参数

参数
颜色 黑色
间距-配接 3mm
排数 1
触头镀层厚度 - 配接 2.54μm
类型 Header,Locking Ramp
针脚数 2pin
触头镀层 - 配接
防护等级 -
额定电流 8.5A
长*宽*高 9.65mm*5.5626mm*5.57mm
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 托盘,袋装

436500227厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

436500227数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 436500227 436500227数据手册

436500227封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 2.15
50+ ¥ 1.89
150+ ¥ 1.69
500+ ¥ 1.42
1500+ ¥ 1.311
库存: 29
起订量: 5 增量: 3264
交货地:
最小起订量为:5
合计: ¥ 10.75
直接购买
加入购物车
