347930041

厂牌: MOLEX
产品描述: Header,Latch Lock 2mm 1 4pin 4A 锡 灰色 通孔安装 14.62mm(长度)*17.8mm(高度)
供应商型号: Q-347930041
供应商: 期货订购
标准整包数: 1656

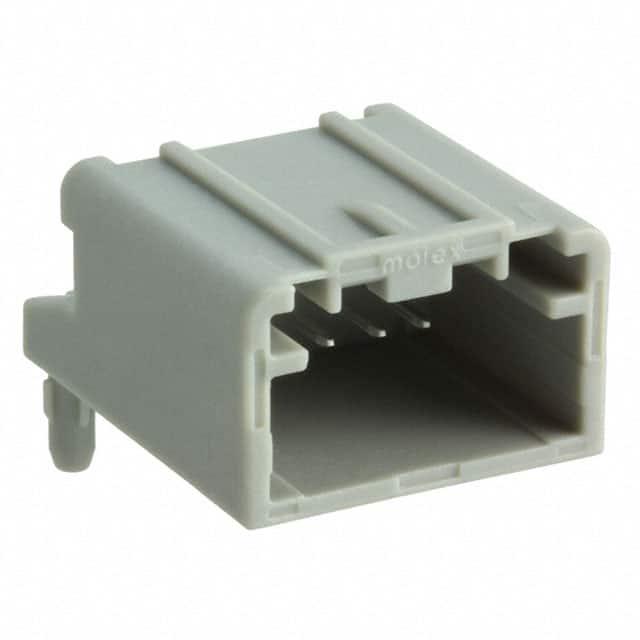

MOLEX 矩形连接器 - 针座 - 公插针 347930041

347930041概述


    产品简介


    本文介绍的是Molex公司生产的Mini50单行直角引脚头装配件。该产品主要用作电子连接器,适用于汽车、通信设备和消费电子产品等多种应用场合。Mini50系列引脚头装配件以其高可靠性、良好的电气特性和便捷的安装方式而受到市场的广泛欢迎。

    技术参数


    根据技术手册,Mini50引脚头装配件的主要技术参数如下:
    - 电路数: 可选4或8个电路;
    - 颜色: 黑色、灰色、深灰色和绿色;
    - 材料: 塑料壳体为SPS 30%玻璃纤维,基底金属为C260黄铜,表面镀锡镍合金;
    - 公差: 角度公差±3°;
    - 尺寸:
    - 宽度: 9.94 ±0.08 mm;
    - 高度: 14.62 ±0.13 mm;
    - 引脚间距: 2.55 mm(适用于焊接到印刷电路板);
    - 其他要求: 焊接性需符合SMES-152标准;化学物质须符合MOLEX化学品产品及包装规范:QEHS-699000-300;阻燃等级按ISO3795或GM3191标准;外观缺陷须符合PS-45499-002(Class B)标准。

    产品特点和优势


    Mini50引脚头装配件具有以下特点和优势:
    - 高可靠性:采用了高品质材料,并通过严格的质量控制体系确保其高可靠性和稳定性;
    - 易用性:设计简单,安装方便,大大缩短了产品开发周期;
    - 高密度:4和8个电路的设计提供了更高的布线密度;
    - 广泛的适用性:可应用于各种电子设备,包括汽车、通信设备和消费电子产品;
    - 环保性:符合MOLEX化学品产品及包装规范,确保了产品的环保性。

    应用案例和使用建议


    Mini50引脚头装配件常用于汽车仪表板、车载导航系统、通信基站和家庭自动化设备等场合。为了充分发挥其性能,建议在使用时注意以下几点:
    - 焊接温度:焊接时需要按照特定温度进行操作,避免过热或过冷导致不良焊接效果;
    - 防尘保护:在安装过程中需要注意防尘处理,避免引脚或插孔内进入灰尘影响性能;
    - 正确配对:使用时需注意不同颜色代码的引脚头,确保正确配对以避免短路或其他故障。

    兼容性和支持


    Mini50引脚头装配件与多种电子元器件和设备具有良好的兼容性。Molex公司提供了全面的技术支持和售后服务,包括产品文档、测试报告和技术咨询服务。用户可通过Molex官方网站获取更多信息和支持。

    常见问题与解决方案


    根据技术手册,以下是用户可能会遇到的一些常见问题及其解决方案:
    - 问题: 引脚插入困难。
    - 解决方案: 检查引脚头装配件与印刷电路板(PCB)的尺寸是否匹配,确保插针的定位正确。

    - 问题: 引脚接触不良。
    - 解决方案: 确保引脚头装配件的焊接工艺符合要求,避免虚焊或假焊现象。

    - 问题: 外观缺陷。
    - 解决方案: 按照PS-45499-002标准进行检查,如有问题及时联系制造商进行更换或维修。

    总结和推荐


    综上所述,Mini50单行直角引脚头装配件是一款具备高可靠性、高密度和广泛适用性的优质产品。无论是汽车电子、通信设备还是消费电子产品,该产品都能发挥重要作用。我们强烈推荐使用Mini50引脚头装配件,相信它能为您的产品设计和生产带来显著的优势。

347930041参数

参数
额定电流 4A
颜色 灰色
防护等级 -
间距-配接 2mm
触头镀层厚度 - 配接 -
针脚数 4pin
类型 Header,Latch Lock
触头镀层 - 配接
排数 1
长*宽*高 14.62mm(长度)*17.8mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 托盘

347930041厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

347930041数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 347930041 347930041数据手册

347930041封装设计

查看详情并下载
Symbol
Footprint
3D Model
