39300124

厂牌: MOLEX
产品描述: Header,Locking Ramp 4.2mm 2 12pin 13A 760nm 金 自然色 通孔安装 12.8mm(高度)
供应商型号:
供应商:
标准整包数: 0

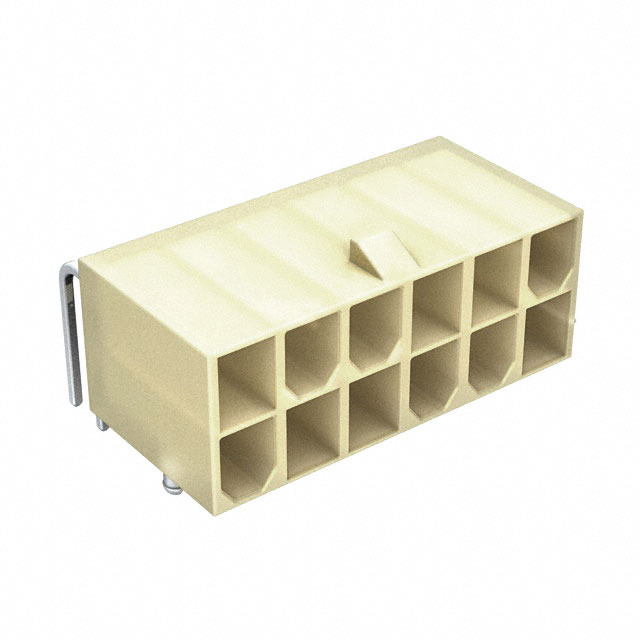

MOLEX 矩形连接器 - 针座 - 公插针 39300124

39300124概述


    产品简介


    MINI-FIT JR. 连接器系统是一种适用于电线与电线之间及电线与印刷电路板(PCB)之间连接的高性能连接器。该系统涵盖了一系列标准连接器,如插头、插座、垂直和直角端子头等,适用于多种高要求的应用场合,包括工业自动化、通信设备、电力供应系统等领域。

    技术参数


    - 额定电压:600V交流(或直流)
    - 适用导线规格:最大绝缘直径及适用导线规格为16 AWG(3.15mm),18-24 AWG(3.10mm),22-28 AWG(1.80mm)
    - 最大电流承载能力(表3所示):
    - 16 AWG:9A(Brass),8A(Phos Bronze)
    - 18 AWG:9A(Brass),8A(Phos Bronze)
    - 18 AWG:7A(Brass),6A(Phos Bronze)
    - 22 AWG:5A(Brass),4A(Phos Bronze)
    - 24 AWG:4A(Brass),3A(Phos Bronze)
    - 26 AWG:3A(Brass),2A(Phos Bronze)
    - 28 AWG:2A(Brass),1A(Phos Bronze)
    - 工作温度范围:操作温度范围为-40°C至+80°C;非操作温度范围为-40°C至+105°C
    - 波峰焊接温度:有引脚的端子头最高240°C,无引脚的端子头最高260°C(亮锡镀层镍下最高240°C)
    - 燃烧试验结果:符合EN 60695-2-11-2001 / IEC 60695-2-11-2000的灼热丝测试标准

    产品特点和优势


    MINI-FIT JR. 连接器系统的优势在于其高效的电气性能和机械性能。它的最大电流承载能力和高电压承受能力使得其适合应用于高压和高电流环境。同时,它具有良好的机械强度和耐用性,在多次插拔后仍能保持稳定性能。此外,它还通过了多项安全认证,确保了产品的可靠性和安全性。

    应用案例和使用建议


    MINI-FIT JR. 连接器系统广泛应用于各种工业设备和系统中。例如,在工业自动化设备中,它们用于连接电源线和信号线,确保设备的稳定运行。使用时应注意选择合适的导线规格,并遵循正确的安装方法以避免损坏。对于需要频繁插拔的应用场合,可以选择配备锁定装置的产品来提高连接稳定性。

    兼容性和支持


    该产品与其系列内的其他配件高度兼容,包括不同类型的插头、插座和端子头。制造商提供详尽的技术文档和支持,帮助客户正确使用和维护产品。同时,也可以咨询技术支持团队以获取更多应用指导和优化方案。

    常见问题与解决方案


    - 问题一:如何正确安装MINI-FIT JR.连接器?
    解决方案:按照产品手册中的步骤进行安装,并确保所有部件紧密配合,避免松动。

    - 问题二:连接器的耐久性如何保证?
    解决方案:定期检查连接器的状态,注意清洁和维护,避免长时间暴露于极端环境中。

    总结和推荐


    综上所述,MINI-FIT JR. 连接器系统凭借其出色的电气性能、机械强度和安全性,在众多应用场景中展现出色表现。其多样化的配件选择和全面的技术支持使得它成为各行业设备的理想选择。我们强烈推荐该产品用于需要高效、可靠连接的工业和商业应用场合。

39300124参数

参数
颜色 自然色
类型 Header,Locking Ramp
间距-配接 4.2mm
额定电流 13A
触头镀层厚度 - 配接 760nm
针脚数 12pin
排数 2
防护等级 -
触头镀层 - 配接
长*宽*高 12.8mm(高度)
安装方式 通孔安装
应用等级 工业级,电信级,通用级
零件状态 停产
包装方式 盒装,散装,袋装

39300124厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

39300124数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 39300124 39300124数据手册

39300124封装设计

查看详情并下载
Symbol
Footprint
3D Model
