901303118

厂牌: MOLEX

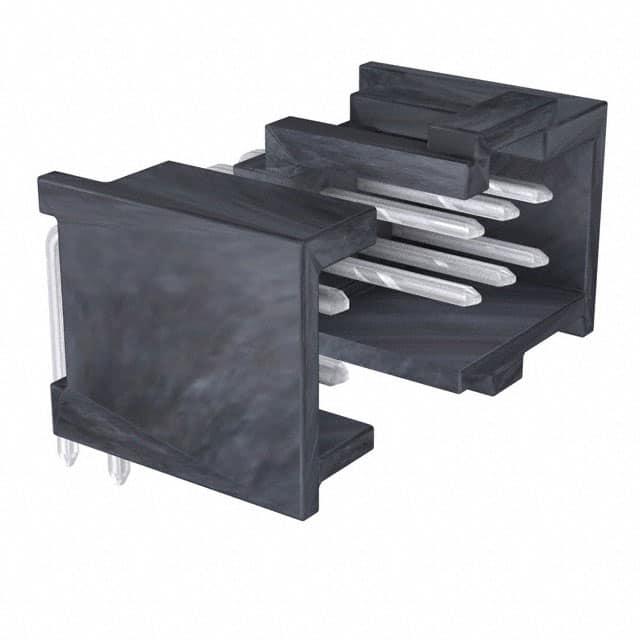

产品描述: Header,Latch Holder 2.54mm 2 18pin 3A 3μm 锡 黑色 通孔安装 25.58mm(长度)*9.75mm(高度)
供应商型号: Q-901303118
供应商: 期货订购
标准整包数: 2880
MOLEX 矩形连接器 - 针座 - 公插针 901303118

901303118概述


    产品简介


    C-GRID III 双排直插式屏蔽连接器
    C-GRID III 双排直插式屏蔽连接器 是一款专为高密度连接需求设计的电子元器件,广泛应用于各种电子设备和系统中,例如通信设备、计算机主板、工业控制板等。它通过提供高效可靠的信号传输路径,确保设备间的稳定连接。

    技术参数


    以下是该连接器的关键技术参数:
    | 规格 | 基本参数 |

    | 插针数 | 6, 8, 10, 12, ... 68 |
    | 尺寸(A, B, C) | 见下表 |
    | 材料 | 铜制插针,玻璃纤维增强聚酯材料 |
    | 镀层类型 | 类型A:Tin over Nickel
    类型E:Gold in selected area and Tin in selected area
    类型F:Gold in selected area
    类型G:Gold flash in selected area and Tin in selected area |
    尺寸数据(单位:mm/in)
    | 插针数 | A | B | C |
    ||
    | 6 | 5.08/.200 | 9.96/.392 | 8.12/.320 |
    | 8 | 7.62/.300 | 12.50/.492 | 10.66/.420 |
    | 10 | 10.16/.400 | 15.04/.592 | 13.20/.520 |
    | ... | ... | ... | ... |
    | 68 | 83.82/.3300 | 88.70/.3492 | 86.86/.3420 |

    产品特点和优势


    1. 高效传输:C-GRID III 连接器具备出色的信号传输能力,能够在多种环境下保持良好的信号质量。
    2. 可靠性高:采用优质材料制造,确保长期稳定的工作表现。
    3. 抗干扰性强:双排直插式设计加上屏蔽结构,有效防止外部电磁干扰。
    4. 易于安装:独特的设计使其安装简便,适合大批量生产。

    应用案例和使用建议


    应用案例:
    - 计算机主板:适用于各类计算机主板的高密度连接需求。
    - 通信设备:常用于基站设备的信号连接。
    - 工业控制板:满足工业自动化控制系统对稳定性的严格要求。
    使用建议:
    - 确保PCB厚度符合建议值(1.60mm),以保证最佳连接效果。
    - 安装时请遵循制造商提供的装配指南,确保每个连接点都正确无误。

    兼容性和支持


    C-GRID III 连接器与大多数标准PCB兼容,可以轻松集成到现有的设计中。Molex公司提供了详尽的技术支持文档和客户服务,帮助用户解决安装及使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 问题:无法实现稳定连接
    - 解决方案:检查插针与插座是否完全插入,并确认焊接点没有虚焊。
    2. 问题:出现信号干扰
    - 解决方案:检查电路布局,确保走线合理且屏蔽措施到位。
    3. 问题:接触不良
    - 解决方案:检查插针是否有锈蚀或变形,必要时更换新的插针。

    总结和推荐


    综上所述,C-GRID III 双排直插式屏蔽连接器凭借其出色的传输性能、高可靠性以及抗干扰能力,在众多应用领域展现出强大的竞争力。对于追求高性能连接解决方案的项目来说,这是一款非常值得考虑的产品。强烈推荐使用C-GRID III 连接器,以获得更佳的连接体验。

901303118参数

参数
防护等级 -
排数 2
间距-配接 2.54mm
触头镀层 - 配接
类型 Header,Latch Holder
针脚数 18pin
触头镀层厚度 - 配接 3μm
颜色 黑色
额定电流 3A
长*宽*高 25.58mm(长度)*9.75mm(高度)
安装方式 通孔安装
应用等级 汽车级,通用级
零件状态 在售
包装方式 散装,托盘
