22284253

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 25pin 4A 380nm 金 黑色 通孔安装 63.5mm(长度)*2.49mm(高度)
供应商型号: Q-22284253
供应商: 期货订购
标准整包数: 3000

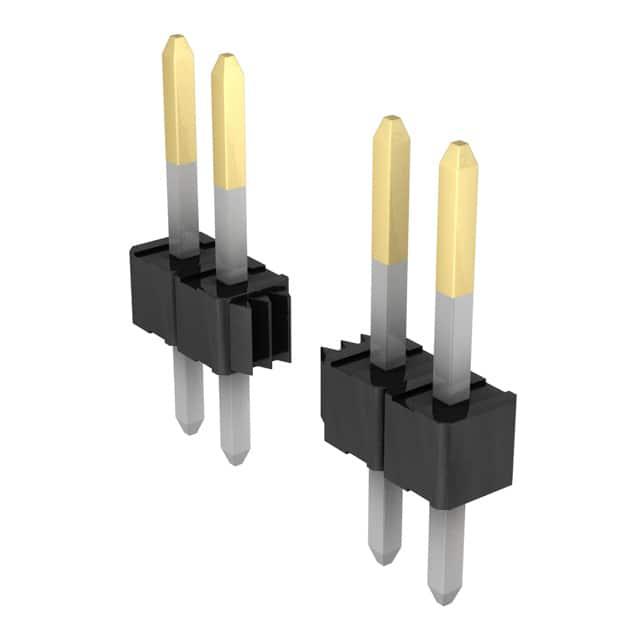

MOLEX 矩形连接器 - 针座 - 公插针 22284253

22284253概述


    产品简介


    KK 100 Header Ass'y Flat Vertical Breakaway 是一款专为电子电路连接设计的高质量接头组件。它主要应用于各种工业自动化设备、电信系统、汽车电子以及其他需要高可靠性连接的场合。本产品通过提供稳固且高效的连接方案,确保了电子系统的稳定运行。

    技术参数


    | 参数 | 规格 |

    | 针长度 | 0.455" / 11.56mm |
    | 插入长度 | 0.240" / 6.09mm |
    | 金点 | 0.100" / 2.54mm (可选) |
    | 线尾长度 | 0.125" / 3.18mm |
    | 锡镀层 | 0.100" / 2.54mm (可选) |
    | 电路数 | 2-36 |
    | 包装方式 | 散装(PK-40873-0041) |
    | 弯折情况 | 无 |
    | 空电路 | 无 |

    产品特点和优势


    - 坚固耐用:采用高质量材料制造,确保长期使用的稳定性和可靠性。
    - 多种规格选择:支持从2到36个电路的不同需求,灵活性高。
    - 可靠的连接性:提供稳定的电气接触,减少信号损失和干扰。
    - 高效散热:优良的设计有助于散热,延长使用寿命。
    - 易于安装:简单的插拔式设计,便于快速安装和维护。

    应用案例和使用建议


    - 工业自动化设备:适合用于各类传感器和执行器之间的连接。
    - 电信系统:适用于交换机、路由器等设备的内部连接。
    - 汽车电子:广泛应用于车载娱乐系统、导航系统等关键部位。
    使用建议:
    1. 在安装前检查所有电路的正确性,确保每个电路均能正常工作。
    2. 安装时保持适当的压力,确保接触良好。
    3. 定期检查并清洁连接部分,避免氧化和腐蚀。

    兼容性和支持


    - 兼容性:与大多数标准接口兼容,如22-28系列的线缆连接器。
    - 支持和服务:提供详细的用户手册和技术支持服务,帮助用户解决问题和疑问。

    常见问题与解决方案


    1. 连接不稳固:可能是由于安装不当造成的。重新安装时确保针脚正确插入,并施加适当压力。
    2. 电气性能不稳定:可能是因为针脚氧化。定期清洁针脚以保证良好的电接触。
    3. 过热现象:可能是由于电流过大导致的。检查负载是否超负荷,并适当调整。

    总结和推荐


    总体而言,KK 100 Header Ass'y Flat Vertical Breakaway 是一款设计精良、可靠耐用的产品。它的多规格支持和优秀的性能使其成为众多应用领域的理想选择。对于需要稳定连接和高效传输的场合,强烈推荐使用该产品。

22284253参数

参数
针脚数 25pin
排数 1
额定电流 4A
类型 Breakaway,Header,Push-Pull
颜色 黑色
间距-配接 2.54mm
防护等级 -
触头镀层厚度 - 配接 380nm
触头镀层 - 配接
长*宽*高 63.5mm(长度)*2.49mm(高度)
安装方式 通孔安装
应用等级 医疗级,汽车级,电信级,通用级
零件状态 在售
包装方式 散装

22284253厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

22284253数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 22284253 22284253数据手册

22284253封装设计

查看详情并下载
Symbol
Footprint
3D Model
