22285032

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 3pin 4A 2.54μm 锡 黑色 通孔安装 7.62mm*2.4892mm*2.49mm
供应商型号: Q-22285032
供应商: 期货订购
标准整包数: 30000

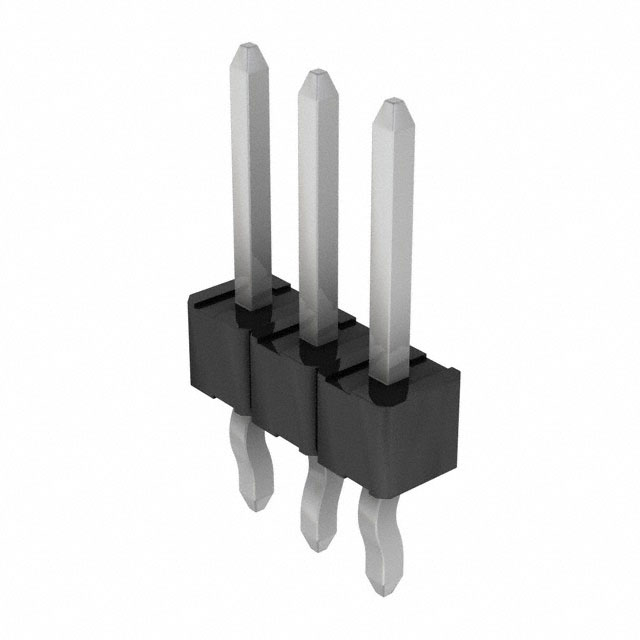

MOLEX 矩形连接器 - 针座 - 公插针 22285032

22285032概述


    产品简介


    本文介绍的是2.54毫米(0.100英寸)中心线(间距)0.64毫米(0.025英寸)方针连接器及其配套的印刷电路板(PCB)连接器和通过压接技术与22到30 AWG导线连接的连接器。这些连接器广泛应用于各种电子设备中,例如家用电器、工业控制设备、通信系统和汽车电子设备等。

    技术参数


    安全认证
    - UL 文件号:E29179
    - CSA 文件号:LR19980
    电气特性
    - 额定电压(交流或直流):600伏特DC 或 500伏特AC
    - 额定电流(单电路):250-2.5安培
    - 工作温度范围:-40°C 至 +105°C(磷青铜端子)
    - 最大接触电阻(低电平):10毫欧姆(最大值)
    导线适用性
    - AWG 22:最大电流4.00安培
    - AWG 24:最大电流3.75安培
    - AWG 26:最大电流3.50安培
    - AWG 28:最大电流3.00安培
    - AWG 30:最大电流2.50安培

    产品特点和优势


    这款连接器在多种应用环境中表现出色,其最大的特点是具有较高的耐热性能和电气性能稳定性。特别值得注意的是,它的额定电流和温度范围都非常宽泛,适用于不同环境条件下的使用。此外,其高强度的机械设计确保了长期使用的可靠性。

    应用案例和使用建议


    该连接器被广泛应用于需要高度可靠性的场合,例如工业控制系统、通信设备和消费电子产品。在实际应用中,为了保证最佳的电气连接性能,建议按照制造商推荐的导线尺寸进行配线,并且在高温环境下保持适当的散热措施。

    兼容性和支持


    本连接器兼容市面上常见的22至30 AWG导线,能够通过压接技术轻松安装。厂商提供了详细的技术支持和售后服务,包括详细的安装指南和常见问题解答。

    常见问题与解决方案


    1. 问:如何提高接触可靠性?
    - 答:建议使用磷青铜材料的终端以提高导电性能,并确保正确的安装和连接方法。
    2. 问:如何改善在高湿度环境下的性能?
    - 答:定期检查绝缘层并确保没有损坏,必要时可以增加防水套件来增强防护。

    总结和推荐


    综上所述,该连接器以其出色的电气性能、稳定的机械结构和广泛的适用性,在众多应用场景中表现出色。对于追求高效、稳定和可靠的电子设备设计师而言,此款连接器无疑是一个值得信赖的选择。因此,我们强烈推荐将此款连接器用于各种电子设备的设计与制造中。

22285032参数

参数
触头镀层厚度 - 配接 2.54μm
间距-配接 2.54mm
类型 Breakaway,Header,Push-Pull
防护等级 -
针脚数 3pin
触头镀层 - 配接
颜色 黑色
排数 1
额定电流 4A
长*宽*高 7.62mm*2.4892mm*2.49mm
安装方式 通孔安装
应用等级 医疗级,汽车级,电信级,通用级
零件状态 在售
包装方式 散装

22285032厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

22285032数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 22285032 22285032数据手册

22285032封装设计

查看详情并下载
Symbol
Footprint
3D Model
