901200960

厂牌: MOLEX
产品描述: Molex 2.54mm间距40p单排排针 线对板连接器, C-Grid III系列, 直角, 通孔安装
供应商型号:
供应商:
标准整包数: 0

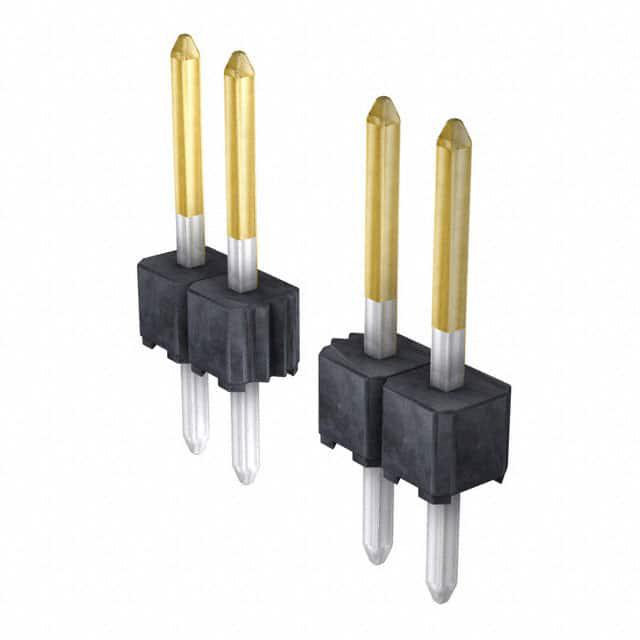

MOLEX 矩形连接器 - 针座 - 公插针 901200960

901200960概述

    电子元器件技术手册:单排直插式针座(Single Row Straight Pin Header)

    产品简介


    单排直插式针座(Single Row Straight Pin Header)是一种广泛应用于电子制造领域的连接器组件。它通过焊接将电路板上的引脚固定在相应的插座上,主要用于各种电器和电子设备的内部连接,如计算机主板、家电控制板及工业控制系统。该产品采用优质材料制造,具有优良的导电性和耐久性,适用于需要高可靠性和稳定性的场合。

    技术参数


    - 产品型号:90120-001
    - 主要尺寸:
    - 引脚间距:2.54mm(0.100英寸)
    - 引脚长度:根据不同配置,通常为50.80mm至101.60mm
    - 电气特性:
    - 推荐PCB孔径:1.60mm
    - 引脚直径:0.650mm(0.0255英寸),铜丝,表面处理根据图纸要求
    - 机械性能:
    - 插拔寿命:≥500次
    - 材料特性:
    - 引脚材质:镀镍黄铜
    - 表面处理:可选Tin/Nickel/Gold,厚度分别为3.00µm、1.30µm、0.38µm至0.76µm不等
    - 绝缘体材料:15%玻璃纤维填充聚酯,UL 94V-0阻燃等级
    - 工作环境:
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-55°C至+125°C

    产品特点和优势


    单排直插式针座在设计上具备多种优势,使其在市场上占据领先地位:
    - 高可靠性:经过严格的机械测试,确保在多次插拔后仍能保持良好的接触性能。
    - 多样化的表面处理选项:客户可以根据具体应用需求选择不同类型的镀层,以提高导电性和耐腐蚀性。
    - 简便的安装:引脚间距统一且固定,易于集成到各种PCB设计中,方便批量生产。
    - 广泛的应用范围:适用于各类电子设备和系统的连接需求,满足多样化的应用场景。

    应用案例和使用建议


    单排直插式针座被广泛应用于以下场景:
    - 计算机主板:用于连接各电路模块,提高系统整体的稳定性和可靠性。
    - 工业控制系统:在恶劣环境下仍能保持稳定的连接,确保工业生产的安全运行。
    - 家用电器:如空调、洗衣机等,通过减少布线,简化装配过程,提升用户体验。
    使用建议:
    - 优化PCB设计:在设计PCB时,合理规划引脚布局,确保信号传输路径最短,减少干扰。
    - 注意焊接温度:在焊接过程中,需严格控制焊接温度,避免对引脚造成损伤。

    兼容性和支持


    单排直插式针座具有良好的兼容性,能够与其他标准电子元件配合使用。制造商提供了详尽的技术支持和售后服务,确保客户在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    - 问题1:插拔后接触不良
    - 解决方案:检查插头和插座是否有灰尘或污渍,必要时使用专用清洁剂进行清洁。
    - 问题2:引脚弯曲变形
    - 解决方案:轻微弯曲可用镊子轻轻矫正,严重弯曲需更换新的引脚组件。
    - 问题3:接触电阻过大
    - 解决方案:检查是否选择了正确的表面处理方式,确保引脚镀层完好无损。

    总结和推荐


    综上所述,单排直插式针座以其优良的性能、广泛的适用性和强大的技术支持,在众多电子设备中表现出色。无论是计算机主板还是工业控制系统,这一产品都将是您的理想选择。强烈推荐在需要高可靠性和稳定性连接器的应用场景中选用。

901200960参数

参数
触头镀层厚度 - 配接 760nm
颜色 黑色
间距-配接 2.54mm
额定电流 3A
类型 Breakaway,Header,Push-Pull
触头镀层 - 配接
防护等级 -
针脚数 40pin
排数 1
长*宽*高 101.6mm(长度)*2.54mm(高度)
安装方式 通孔安装
应用等级 汽车级,通用级
零件状态 在售
包装方式 盒装,托盘

901200960厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

901200960数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 901200960 901200960数据手册

901200960封装设计

查看详情并下载
Symbol
Footprint
3D Model
