430450620

厂牌: MOLEX

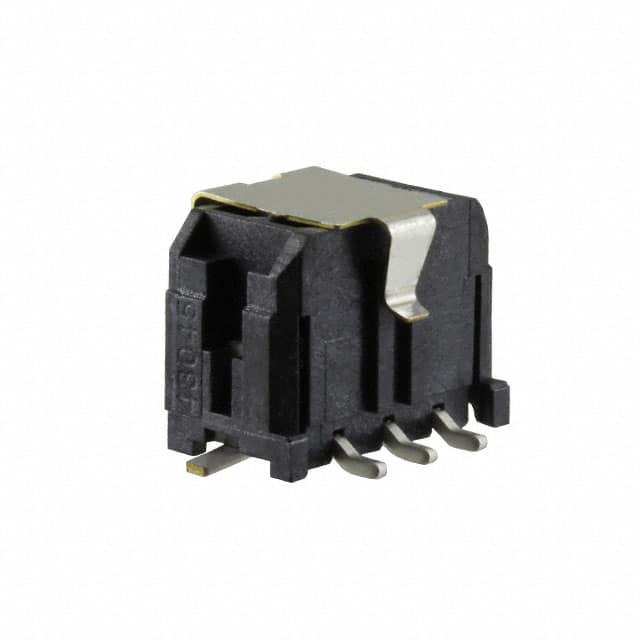

产品描述: Molex 3.0mm间距6p双排排针 线对板连接器, Micro-Fit 3.0系列, 直角, 表面
供应商型号: 430450620
供应商: 云汉优选
标准整包数: 10
MOLEX 矩形连接器 - 针座 - 公插针 430450620

430450620概述


    产品简介


    本文将详细介绍一种名为“Micro FIT(3.0)垂直表面贴装双排引脚连接器”的电子元器件。该产品是Molex公司开发的一款高性能连接器,主要应用于消费电子、汽车电子和工业控制等领域。这种连接器具有出色的电气特性和机械强度,能够为电路提供可靠的连接,确保系统的稳定运行。

    技术参数


    - 尺寸参数:
    - 引脚间距:3.0mm
    - 针数范围:2至24针
    - 高度:约1.031英寸(26.20mm)
    - 宽度:约0.25英寸(6.35mm)
    - 电气特性:
    - 接触电阻:最大值为50mΩ
    - 绝缘电阻:最小值为100MΩ
    - 耐电压:最大值为AC500V/1min
    - 机械特性:
    - 插拔寿命:≥500次
    - 接触压力:≥2N
    - 表面处理:
    - 镍底层:最小厚度为0.00127mm
    - 锡镀层:最小厚度为0.00254mm
    - 工作环境:
    - 温度范围:-40°C至+85°C
    - 湿度范围:相对湿度5%至95%,无冷凝

    产品特点和优势


    1. 高可靠性:Micro FIT(3.0)垂直表面贴装双排引脚连接器经过严格的质量测试,确保在各种恶劣环境下都能保持良好的电气性能。
    2. 紧凑设计:由于其小巧的尺寸和轻薄的特性,该连接器非常适合空间有限的应用场景。
    3. 易于安装:采用表面贴装技术(SMT),简化了安装过程,提高了生产效率。
    4. 耐久性强:具有优异的抗振性和抗冲击性,适合用于频繁振动的环境。

    应用案例和使用建议


    应用案例
    Micro FIT(3.0)垂直表面贴装双排引脚连接器广泛应用于消费电子产品,如智能手机和平板电脑的内部连接。此外,它还适用于汽车电子系统中的控制模块连接,以及工业控制系统中的传感器和执行器连接。
    使用建议
    1. 选择合适的针数:根据具体应用需求选择合适的针数,以确保电路连接的可靠性和稳定性。
    2. 注意插拔次数:尽管该连接器的插拔寿命高达500次,但在设计时仍需考虑实际使用次数,以避免频繁更换带来的不便。
    3. 确保安装精度:使用SMT工艺安装时,要确保焊接精度,避免焊点虚焊或短路等问题。

    兼容性和支持


    该产品与多种Molex公司的其他电子元器件兼容,且可与其他主流品牌的类似产品互换使用。Molex公司提供了详尽的技术支持文档和培训资料,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:插拔时出现卡顿现象。
    - 解决方案:检查插头和插座是否清洁,确保无异物影响插拔。若问题仍然存在,建议更换新的连接器。

    2. 问题:长时间使用后接触不良。
    - 解决方案:定期进行清洁和维护,使用适当的工具清理连接器接口。

    总结和推荐


    综上所述,Micro FIT(3.0)垂直表面贴装双排引脚连接器是一款高性能、高可靠性的电子元器件。其紧凑的设计、易安装的特点使其成为众多应用领域的理想选择。虽然成本稍高于某些同类产品,但其卓越的电气特性和长寿命使其在整体性价比上更具优势。因此,我们强烈推荐这一产品用于需要高可靠性和稳定性的应用场景。

430450620参数

参数
额定电流 8A
间距-配接 3mm
触头镀层厚度 - 配接 760nm
针脚数 6pin
颜色 黑色
防护等级 -
排数 2
类型 Header,Locking Ramp
触头镀层 - 配接
长*宽*高 8.763mm(宽度)*11.2mm(高度)
安装方式 贴片安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 卷带包装

430450620厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

430450620数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 430450620 430450620数据手册

430450620封装设计

查看详情并下载
Symbol
Footprint
3D Model
