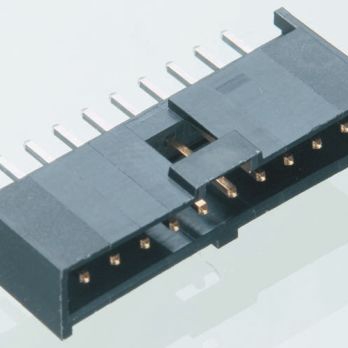

90136-1114

厂牌: MOLEX
产品描述: Molex 2.54mm间距14p单排排针 线对板连接器, C-Grid III系列, 直角, 通孔安装
供应商型号: 1671643
供应商: 海外现货
标准整包数: 640
MOLEX 矩形连接器 - 针座 - 公插针 90136-1114

90136-1114概述

    电子元器件产品技术手册

    产品简介


    C-Grid III 单排直插式屏蔽连接器(Straight Shrouded Header)是一种用于电路板组装的高密度接口元件。其设计主要用于提升信号传输的稳定性和减少电磁干扰。这类连接器广泛应用于电信设备、工业自动化系统、计算机外围设备等领域。

    技术参数


    C-Grid III 单排直插式屏蔽连接器的技术规格如下:
    - 外形尺寸:
    - A尺寸:5.89 mm 至 78.74 mm
    - B尺寸:4.06 mm 至 84.63 mm
    - C尺寸:6.60 mm 至 82.80 mm

    - 接插孔规格:
    - 孔直径:0.30 mm(最小)
    - 插针直径:0.65 mm
    - 材料:铜线材和玻璃纤维填充聚酯

    - 电气特性:
    - 插针数量:1至32个电路
    - 最小电镀厚度:Tin 3.0 µm 过 1.27 - 2.54 µm 镍
    - 金层厚度:0.38 - 0.64 µm(特定区域)
    - 工作环境:
    - 工作温度范围:-40°C 至 +85°C
    - 操作湿度:最高95%,无冷凝

    产品特点和优势


    C-Grid III 单排直插式屏蔽连接器的主要特点和优势如下:
    - 高密度设计: 支持多达32个电路,适合需要高集成度的应用场景。
    - 卓越的电气性能: 精确的金层和镍层电镀确保了低接触电阻和出色的信号传输稳定性。
    - 抗干扰能力: 屏蔽设计有效减少了电磁干扰,提升了系统的整体可靠性。
    - 易于安装和维修: 具备标准的插拔结构,便于快速安装和维护。

    应用案例和使用建议


    在实际应用中,C-Grid III 单排直插式屏蔽连接器广泛用于工业控制系统、服务器主板、通信设备等多个领域。在应用时,建议关注以下几点以确保最佳效果:
    - 确保正确的焊接温度: 过高的焊接温度可能损害连接器材料,导致电气故障。
    - 正确插入和拔出: 避免过大的力,以免损伤插针或插座。
    - 合理规划走线路径: 尽量减少信号走线的长度和弯曲程度,以降低噪声干扰。

    兼容性和支持


    C-Grid III 单排直插式屏蔽连接器支持多种不同的安装方式,包括直插式和直角式装配。厂商提供全面的技术支持,包括安装指南、维护手册以及在线技术支持。

    常见问题与解决方案


    以下是用户在使用过程中可能会遇到的一些问题及其解决方案:
    - 插针损坏: 使用正确的插拔工具进行操作,避免过度用力。
    - 信号干扰: 确保屏蔽设计的完整性,检查是否有破损的屏蔽层。
    - 焊接不良: 使用合适的焊接温度和时间,选择适当的焊锡材料。

    总结和推荐


    C-Grid III 单排直插式屏蔽连接器是一款性能优越、设计精良的产品,适用于高密度电路板连接。其独特的屏蔽设计和稳定的电气性能使其在市场上具有较强的竞争力。对于需要高可靠性的工业控制和电信设备,强烈推荐使用这款连接器。

90136-1114参数

参数
颜色 黑色
排数 1
触头镀层厚度 - 配接 3μm
额定电流 3A
针脚数 14pin
触头镀层 - 配接
间距-配接 2.54mm
类型 Header,Latch Holder
防护等级 -
长*宽*高 38.91mm(长度)*7.21mm(高度)
安装方式 通孔安装
应用等级 汽车级,通用级
零件状态 在售
包装方式 托盘

90136-1114厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

90136-1114数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 90136-1114 90136-1114数据手册

90136-1114封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
640+ ¥ 11.4048
3200+ ¥ 10.264
库存: 0
起订量: 640 增量: 0
交货地:
最小起订量为:640
合计: ¥ 0
直接购买
