首页  >  产品百科  >  5041950270

5041950270

厂牌: MOLEX
产品描述: Header,Latch Lock 1.25mm 1 2pin 1.5A 1μm 锡 贴片安装 5.75mm(长度)*4.15mm(高度)
供应商型号: 5041950270
供应商: 云汉优选
标准整包数: 10

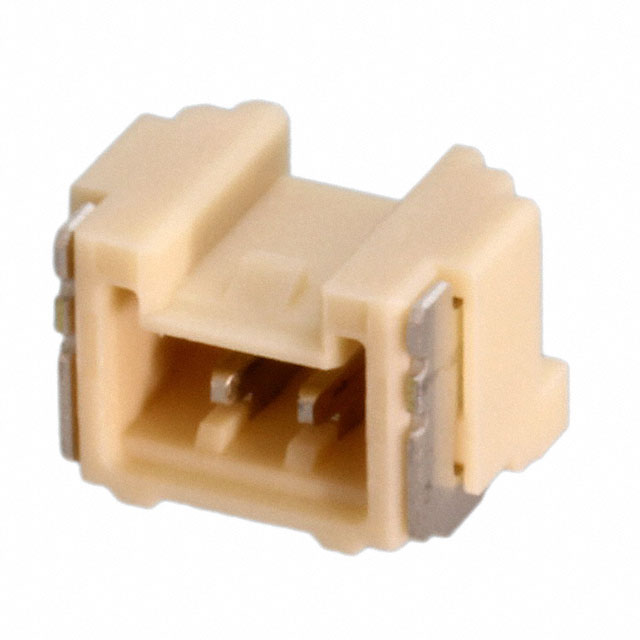

MOLEX 矩形连接器 - 针座 - 公插针 5041950270

5041950270概述

    Micro-Lock 1.25mm Pitch SMT Wire-to-Board System

    产品简介


    Micro-Lock 1.25mm Pitch SMT Wire-to-Board System 是一种为紧凑型包装设计的电子元器件系统。它广泛应用于各种行业,如消费电子、网络通信、数据通信、游戏机、照明、医疗设备及汽车电子等领域。这款系统的主要特点是其最小的整体尺寸和最高的电流承载能力,同时提供了广泛的插配配置和卓越的针脚和端子保护。

    技术参数


    - 电学特性:
    - 最大电压:50V AC/DC
    - 最大电流:1.5A
    - 接触电阻:最大20毫欧
    - 介电耐压:500V AC持续一分钟
    - 绝缘电阻:最小100兆欧
    - 机械特性:
    - 耐久性:最少30个循环
    - 操作温度范围:-40°C至+85°C
    - 材料:
    - 端子:铜合金,镀锡
    - 外壳/头部:聚对苯二甲酸丁二醇酯(PBT)
    - 针脚:黄铜,镀锡

    产品特点和优势


    - 尺寸紧凑:Micro-Lock 1.25mm Pitch SMT Wire-to-Board System 提供了比其他类似系统更小的整体尺寸,约为75%的小。
    - 电流承载能力强:能够承载高达1.5A的电流,确保系统运行稳定可靠。
    - 双点锁定设计:具有拇指闩锁设计,提供两个锁定点,确保插拔方便且接触稳固。
    - 针脚保护:内置防护墙和滑槽设计,有效防止针脚在插拔过程中被损坏,即使在角度不当的情况下。
    - 低插入力:采用镀锡处理,使得插入力更低,方便操作。
    - 环境标准符合性:符合RoHS标准,无卤素材料,环保且安全。

    应用案例和使用建议


    - LED电视:适合用于连接电视的电源线和信号线,确保稳定的电力传输和数据传输。
    - 家庭音响:用于音频设备内部布线,保证高音质输出。
    - 投影仪:用于视频信号传输,保持画面清晰度。
    使用建议:
    - 在安装时注意操作温度范围,避免超温导致系统失效。
    - 定期检查连接部位,确保无灰尘和异物污染,以保持良好的接触效果。

    兼容性和支持


    - 兼容性:适用于单排和双排直角和垂直方向的安装方式。
    - 定制服务:提供多种颜色版本,支持特定的插配和应用需求。
    - 厂商支持:提供详尽的技术文档和支持服务,帮助用户解决问题。

    常见问题与解决方案


    1. 问题:接触不良
    - 解决方案:检查插头和插座是否有污垢或损坏,清洁后重新插拔。
    2. 问题:电流过载
    - 解决方案:确保不超过最大电流限制,必要时更换更高额定值的产品。
    3. 问题:温度过高
    - 解决方案:避免在高温环境下使用,确保散热良好。

    总结和推荐


    总体而言,Micro-Lock 1.25mm Pitch SMT Wire-to-Board System 是一款优秀的电子元器件产品,特别适合需要高密度布线的应用场合。其紧凑的设计、卓越的电流承载能力和坚固的机械结构使其成为众多行业应用的理想选择。强烈推荐给那些需要高效、可靠连接解决方案的工程师和技术人员。

5041950270参数

参数
触头镀层 - 配接
排数 1
触头镀层厚度 - 配接 1μm
针脚数 2pin
防护等级 -
类型 Header,Latch Lock
颜色 -
额定电流 1.5A
间距-配接 1.25mm
长*宽*高 5.75mm(长度)*4.15mm(高度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

5041950270厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5041950270数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 5041950270 5041950270数据手册

5041950270封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 7.7748
20+ ¥ 7.386
库存: 25
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 77.74
