430450423

厂牌: MOLEX

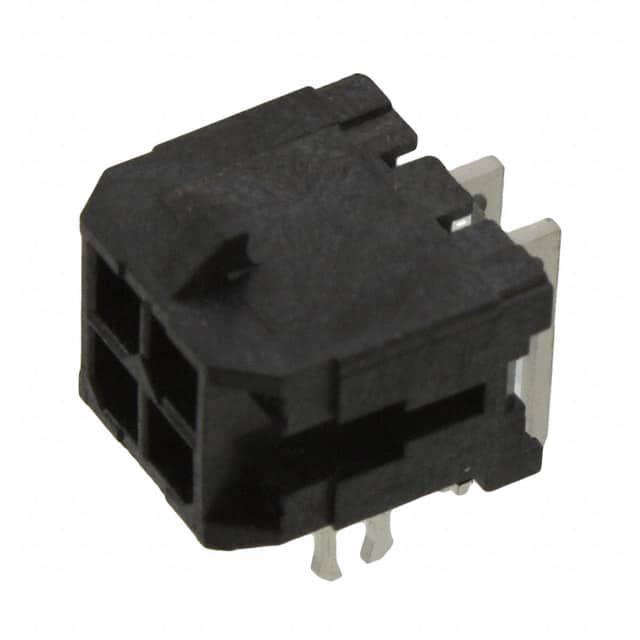

产品描述: 莫仕 3.0mm间距4p双排排针 线对板连接器, Micro-Fit 3.0系列, 直角, 通孔安装
供应商型号: AV-A-MLX430450423
供应商: Avnet
标准整包数: 186
MOLEX 矩形连接器 - 针座 - 公插针 430450423

430450423概述


    产品简介


    本产品是一款用于电子电路板连接的微型插座(Micro-Fit 3.0),型号为PS-43045。它采用双排插头设计,广泛应用于各种电子设备中,如计算机主板、工业控制设备及通讯系统等。该产品具有高度可靠性和稳定性,能够满足不同场合下的电气和机械要求。

    技术参数


    - 外壳材料:玻璃填充液晶聚合物(UL94V-0),颜色为黑色。
    - 终端材料:黄铜合金。
    - 表面处理:
    - A选项:0.000060英寸(0.00152毫米)重熔式哑光锡镀层覆盖0.000050英寸(0.00127毫米)镍镀层。
    - B选项:0.000015英寸(0.00038毫米)接触区选择性金镀层,0.000100英寸(0.00254毫米)选择性哑光锡镀层,两者均覆盖0.000050英寸(0.00127毫米)镍镀层。
    - C选项:0.000030英寸(0.00076毫米)接触区选择性金镀层,0.000100英寸(0.00254毫米)选择性哑光锡镀层,两者均覆盖0.000050英寸(0.00127毫米)镍镀层。
    - D选项:0.000100英寸(0.00254毫米)哑光锡镀层覆盖0.000050英寸(0.00127毫米)镍镀层。

    - 厚度:0.062英寸(1.57毫米)。
    - 布局:组件侧。
    - 电路尺寸:2至6号位时,直径为0.265英寸(6.74毫米),步距为0.010英寸(0.25毫米);8至24号位时,直径为0.063英寸(1.60毫米),步距为0.010英寸(0.25毫米)。
    - 定位细节:为避免与插座之间的干扰,插头必须放置在距印刷电路板边缘最大10.16毫米(0.400英寸)的位置。
    - 公差:详细尺寸及公差请参见相关图纸。

    产品特点和优势


    该微型插座具备多种镀层选项,可满足不同的使用需求。其耐用的外壳材料和合理的镀层设计确保了长期稳定的电气连接性能。此外,其紧凑的设计和灵活的安装方式使其适用于多种紧凑空间的应用场景。其独特的设计还能减少电路板上的空间占用,提高整体系统的集成度和可靠性。

    应用案例和使用建议


    该微型插座广泛应用于计算机主板、工业控制设备和通信系统中。例如,在高性能计算环境中,它可以确保各模块之间的稳定连接。为了优化使用效果,建议将插头放置在远离边缘且不会影响其他电路部件的位置,并确保所有焊点都经过通孔焊接以实现最佳的固定效果。

    兼容性和支持


    该产品与Micro-Fit(3.0)插座系列兼容。为了更好地支持客户,制造商提供了详细的安装指南和产品维护说明。如果有任何疑问或技术支持需求,建议联系官方客户服务以获得及时的帮助。

    常见问题与解决方案


    1. 问:如何确保插头安装稳固?
    - 答:建议使用通孔焊接方式,并确保所有焊点完全熔合。此外,根据图纸指导正确放置插头位置,以避免干扰其他电路部件。

    2. 问:不同的镀层选项有何区别?
    - 答:A选项适合需要高导电性的应用,而B、C选项则在关键接触区域提供额外的保护层,D选项则更适用于低成本的使用场景。

    总结和推荐


    综上所述,该Micro-Fit 3.0微型插座具备可靠的电气性能、优良的机械稳定性和多样化的镀层选择。建议将其应用于需要高密度连接且空间有限的电子设备中。总体来看,这款产品在电气连接性能和系统集成度方面表现出色,非常值得推荐。

430450423参数

参数
颜色 黑色
额定电流 8A
排数 2
触头镀层厚度 - 配接 760nm
针脚数 4pin
触头镀层 - 配接
防护等级 -
间距-配接 3mm
类型 Header,Locking Ramp
长*宽*高 10.15mm*8.763mm*12.24mm
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 托盘,袋装

430450423厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

430450423数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 430450423 430450423数据手册

430450423封装设计

查看详情并下载
Symbol
Footprint
3D Model
