首页  >  产品百科  >  417710899

417710899

厂牌: MOLEX
产品描述: Header,Push-Pull 3.96mm 1 2pin 7A 380nm 金 通孔安装
供应商型号:
供应商:
标准整包数: 0

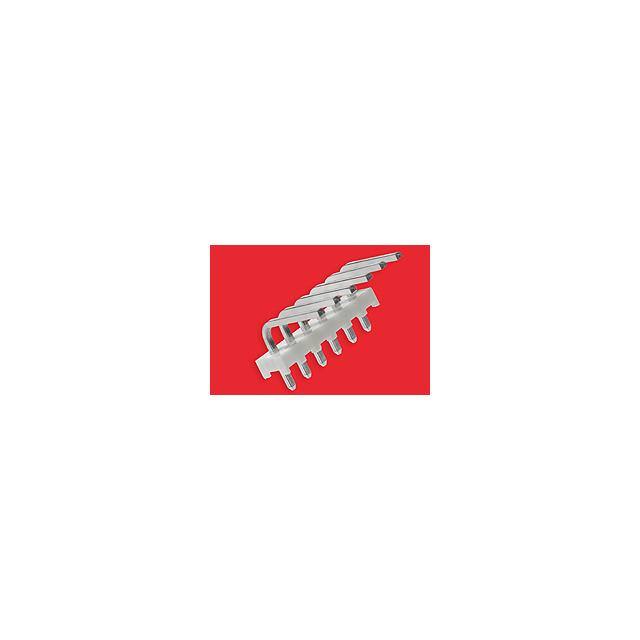

MOLEX 矩形连接器 - 针座 - 公插针 417710899

417710899概述

    # KK 156 Header Assembly 技术手册解析

    产品简介


    KK 156 Header Assembly 是一款用于连接器系统的垂直安装无凸点插头组件,适用于电路板设计和连接需求。该产品广泛应用于工业自动化、通信设备、消费电子和汽车电子等领域。其核心作用在于提供稳定的电连接,确保信号传输的可靠性与一致性。
    主要功能包括:
    - 实现电路板之间的电气连接;
    - 支持多种引脚配置以满足不同设计需求;
    - 精密公差保证高性能表现;
    - 表面处理支持焊接和贴片工艺。

    技术参数


    以下为 KK 156 Header Assembly 的关键技术规格:
    | 参数类别 | 规格 |

    | 材料 | 玻璃填充聚酯,94V-0阻燃等级,模具成型(白色) |
    | 表面处理选项 | 镀锡(Tin)、镀金(Gold)、选择性镀金 |
    | 尺寸公差 | ±0.13mm (±0.005in),±0.25mm (±0.01in) |
    | 插针长度 | 18.29mm 至 39.62mm |
    | 配接高度 | 11.43mm 至 32.97mm |
    | 引脚配置 | 按需定制,标准为 16 针 |
    | 电气特性 | 最大电流 5A,电压 250V |
    | 工作温度范围 | -40°C 至 +85°C |

    产品特点和优势


    独特功能:
    - 多层镀层选项:支持镀锡和镀金等多种表面处理方式,适合不同的应用需求。
    - 模块化设计:通过灵活的引脚数量和布局,可轻松适应各种电路板尺寸。
    - 高精度制造:符合严格的尺寸公差要求,确保产品的稳定性和可靠性。
    市场竞争力:
    - 卓越性能:具有良好的耐久性和抗氧化性,适合长期运行环境。
    - 广泛应用:支持多行业多领域的电路连接需求,具有广泛的适用性。
    - 客户友好型设计:提供多样化的包装选择,便于储存和运输。

    应用案例和使用建议


    典型应用场景:
    1. 工业自动化控制设备:作为电路节点的连接接口,提高系统集成度。
    2. 通信设备:支持高速数据传输和信号完整性。
    3. 消费电子:如智能手机和平板电脑中的主板连接。
    使用建议:
    - 在设计阶段根据实际电路板布局合理选择引脚配置和镀层类型。
    - 考虑使用推荐的焊接工艺(例如波峰焊或回流焊)以确保最佳连接效果。
    - 定期清洁接触点,防止氧化影响性能。

    兼容性和支持


    兼容性:
    KK 156 Header Assembly 可与多种电路板组件兼容,特别是配套底座和插针系列,方便实现全系统连接。此外,产品包装提供了标准化的单位数量,便于批量采购和管理。
    厂商支持:
    - 提供全面的技术文档和支持服务,包括安装指南和故障排查手册。
    - 支持定制化设计,以满足特定项目的特殊需求。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针弯曲或断裂 | 确保安装过程中避免过度施力 |
    | 接触不良 | 清洁接触点并重新焊接 |
    | 包装后引脚位置偏移 | 检查存储条件是否符合要求 |

    总结和推荐


    综合评估:
    KK 156 Header Assembly 是一款高性能、高可靠性的连接器产品,其卓越的制造质量和灵活的配置使其成为工业和消费电子领域的理想选择。无论是尺寸公差、电气性能还是耐用性方面,该产品均表现出色。
    是否推荐:
    强烈推荐给需要稳定电路连接的项目团队。凭借其出色的兼容性、多样化表面处理选项和良好的技术支持,KK 156 Header Assembly 将成为众多设计师的首选连接解决方案。

417710899参数

参数
类型 Header,Push-Pull
额定电流 7A
间距-配接 3.96mm
触头镀层 - 配接
针脚数 2pin
颜色 -
防护等级 -
排数 1
触头镀层厚度 - 配接 380nm
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 盒装,散装,袋装

417710899厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

417710899数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 417710899 417710899数据手册

417710899封装设计

查看详情并下载
Symbol
Footprint
3D Model
