702871195

厂牌: MOLEX
产品描述: 100pin 2.54mm 2 2.54mm Breakaway,Header,Push-Pull 3A 380nm 金 黑色 通孔安装 127mm(长度)*5.08mm(高度)
供应商型号:
供应商:
标准整包数: 0

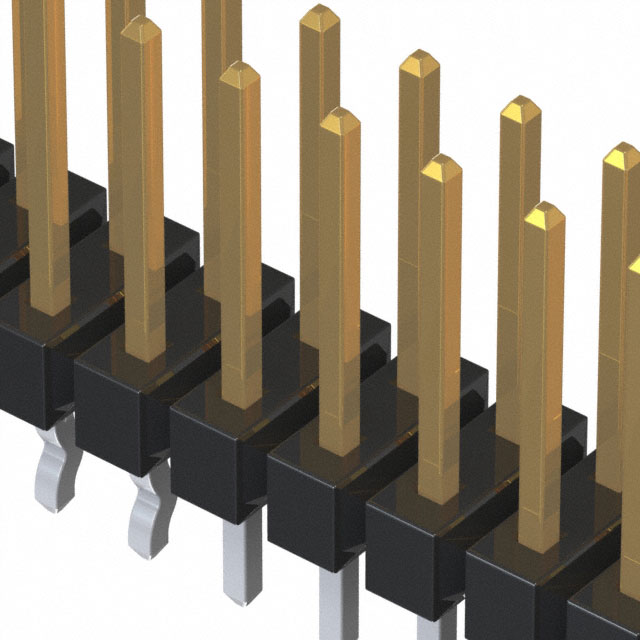

MOLEX 矩形连接器 - 针座 - 公插针 702871195

702871195概述

    高品质电子元器件技术手册:高温高速双排插座
    本文旨在详细介绍一种由Molex Electronic Technologies, LLC推出的高性能高温高速双排插座(High Temp Dual Row Socket),该产品广泛应用于各种工业及消费电子产品中。通过详细解析该产品的技术参数、特点和优势,我们将为您提供一个全面的产品理解,并在此基础上提供相关应用案例、使用建议及常见问题解答。

    1. 产品简介


    产品类型:双排插座
    主要功能:实现电路间的连接,确保信号传输稳定可靠
    应用领域:广泛应用于汽车、航空航天、医疗设备以及各种需要高可靠性连接器的电子设备中。

    2. 技术参数


    - 材料:插针采用铜合金材料,具有良好的导电性和耐久性;插座本体采用玻璃填充液晶聚合物,具有优异的热稳定性,符合UL94V-0标准。
    - 尺寸:可定制多种电路数,从4到100不等,满足不同需求。
    - 接线方式:0.025英寸方形插针,100mil网格间距。
    - 表面处理:插针提供多种镀层选项,如纯锡、15金/锡复合镀层、30金/锡复合镀层等,以满足不同环境下的使用要求。
    - 插拔力:插针推力最小为3磅,确保良好的连接稳定性。
    - 工作环境:适应广泛的温度范围,适合高湿度、高振动环境。

    3. 产品特点和优势


    - 高可靠性:插针采用铜合金,保证长期使用中的电气性能稳定。
    - 卓越的热稳定性:插座主体采用耐高温材料,可承受极端工作环境。
    - 多功能定制:可提供多种镀层选择,适用于不同的应用场景。
    - 强大的兼容性:标准的100mil网格设计使其易于与其他标准组件配合使用。
    - 严格的质量控制:所有产品均符合COSMETIC SPECIFICATION PS-45499-002标准,确保每一产品都达到最高质量水平。

    4. 应用案例和使用建议


    应用案例:该产品广泛应用于汽车电子系统中,用于连接关键传感器和控制单元,保证数据传输的实时性和准确性。例如,在车身控制系统中,双排插座用于连接仪表板与ECU(发动机控制单元),确保车辆运行时的数据通信稳定可靠。
    使用建议:
    - 确保正确的电路数和接线配置,避免因错误接线导致的信号干扰或丢失。
    - 定期检查连接器的清洁度,避免因灰尘、油脂等污染影响电气性能。
    - 在极端环境下使用时,建议定期进行维护和检测,以延长产品的使用寿命。

    5. 兼容性和支持


    该产品与Molex公司其他系列的电子元件高度兼容,方便集成使用。Molex公司还提供了详尽的技术支持和维护服务,确保用户在使用过程中遇到问题时能够及时获得帮助。

    6. 常见问题与解决方案


    - Q:如何正确选择电路数?
    A:根据具体应用中的信号数量和数据传输速率来选择合适的电路数,避免资源浪费。
    - Q:如何清洁连接器以保持最佳性能?
    A:可以使用压缩空气或软毛刷轻轻清除插座和插针上的灰尘和污垢。
    - Q:在什么情况下需要更换连接器?
    A:如果发现连接不稳定、信号传输质量下降或插针出现明显磨损,应及时更换新的连接器。

    7. 总结和推荐


    综上所述,Molex Electronic Technologies, LLC推出的这款高温高速双排插座凭借其出色的性能、多样的定制选项和优秀的兼容性,已成为众多工业及消费电子产品中的首选连接解决方案。无论是对于汽车、航空航天还是医疗领域的高可靠性需求,这款插座都能提供可靠的支持。强烈推荐给需要高性能连接器解决方案的应用领域。

702871195参数

参数
针脚数 100pin
间距-配接 2.54mm
排数 2
排距 2.54mm
额定电流 3A
颜色 黑色
触头镀层 - 配接
防护等级 -
类型 Breakaway,Header,Push-Pull
触头镀层厚度 - 配接 380nm
长*宽*高 127mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

702871195厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

702871195数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 702871195 702871195数据手册

702871195封装设计

查看详情并下载
Symbol
Footprint
3D Model
