436500518

厂牌: MOLEX

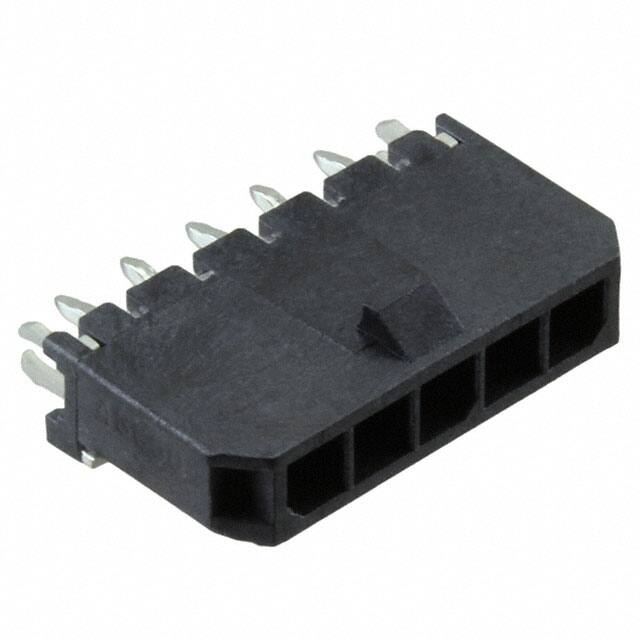

产品描述: Molex 3.0mm间距5p单排排针 线对板连接器, Micro-Fit 3.0系列, 直角, 通孔安装
供应商型号: MX-43650-0518
供应商: TME
标准整包数: 1
MOLEX 矩形连接器 - 针座 - 公插针 436500518

436500518概述

    Micro-Fit 3.0 垂直公座连接器技术手册

    产品简介


    Micro-Fit 3.0 垂直公座连接器是Molex公司的产品系列之一,属于Micro-Fit连接器系统的一部分。它主要用于电源及线对板应用领域,适用于需要高可靠性连接的电子设备。此连接器具有黑色外壳,采用3.00mm间距设计,单排五电路配置,带有印刷电路板压接式引脚。该产品还具备高耐温性、方形针脚、偏置通孔安装及焊锡类型等特点。

    技术参数


    以下是Micro-Fit 3.0 垂直公座连接器的主要技术规格:
    - 基本配置:单排,5个电路,3.00mm间距。
    - 颜色:黑色。
    - 工作温度范围:-40°C 至 +105°C。
    - 最大电流:每个接触点最高可承受8.5A。
    - 最大电压:600V。
    - 耐火性能:符合IEC 60335-1 5th Edition标准,通过GWIT(775°C)和GWFI(850°C)测试。
    - 焊接工艺:适用于无铅工艺,最高焊接温度可达260°C,焊接时间不超过30秒。

    产品特点和优势


    - 高可靠性:符合国际标准IEC 60335-1,特别适合家用电器和其他类似设备的安全要求。
    - 高耐温性:可在极端温度条件下稳定运行,适用范围广泛。
    - 机械耐用性:经过多次插拔测试(高达30次),确保长期使用的稳定性。
    - 结构设计:完全屏蔽,提供更高的电磁干扰保护。

    应用案例和使用建议


    - 应用场景:适用于各种电源及线对板连接场合,例如家电、通信设备等。
    - 使用建议:用户需根据具体应用需求进行严格的电气性能和热性能测试,以确保产品的安全可靠。

    兼容性和支持


    - 兼容性:Micro-Fit 3.0 垂直公座连接器与Micro-Fit 3.0插座、TPA插座和电缆组件相兼容。
    - 厂商支持:Molex提供详细的文档资料和在线技术支持,以确保用户能顺利使用和维护产品。

    常见问题与解决方案


    - 问题1:连接器在高温下易损坏。
    - 解决方案:确认产品已通过GWIT和GWFI测试,选择正确的工作温度范围。

    - 问题2:焊接过程中连接器出现损坏。
    - 解决方案:遵循正确的焊接工艺参数,避免过高的焊接温度和过长的焊接时间。

    总结和推荐


    综上所述,Micro-Fit 3.0 垂直公座连接器凭借其高可靠性、良好的耐温性和卓越的兼容性,在众多应用场景中表现出色。推荐在需要高可靠性和安全性要求的应用中使用此产品。同时,Molex提供的详尽支持和维护服务也为用户提供了极大的便利。

436500518参数

参数
针脚数 5pin
间距-配接 3mm
额定电流 8.5A
排数 1
颜色 黑色
触头镀层厚度 - 配接 2.54μm
类型 Header,Locking Ramp
触头镀层 - 配接
防护等级 -
长*宽*高 5.5626mm(宽度)*5.57mm(高度)
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 托盘

436500518厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

436500518数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 436500518 436500518数据手册

436500518封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 1.421 ¥ 9.5232
50+ $ 1.1 ¥ 8.5514
100+ $ 1.02 ¥ 7.9008
库存: 72
起订量: 45 增量: 0
交货地:
最小起订量为:10
合计: ¥ 95.23
直接购买
加入购物车
