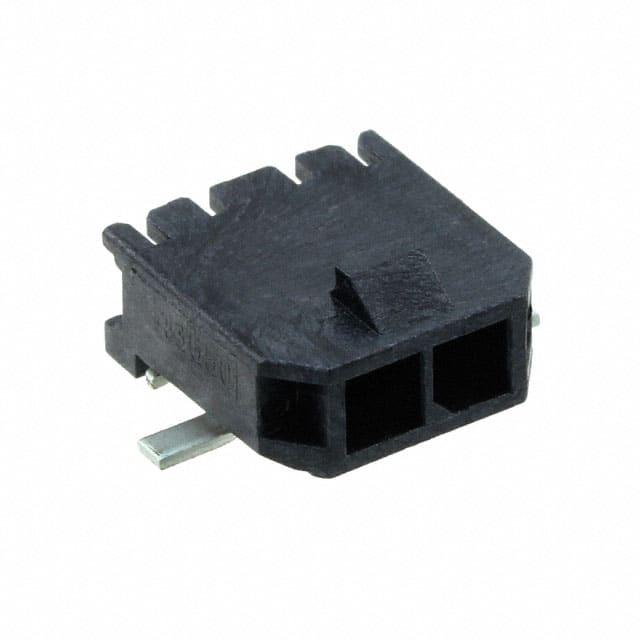

436500213

厂牌: MOLEX
产品描述: Molex 3.0mm间距2p单排排针 线对板连接器, Micro-Fit 3.0系列, 直角, 表面
供应商型号: AV-A-MLX436500213
供应商: Avnet
标准整包数: 320
MOLEX 矩形连接器 - 针座 - 公插针 436500213

436500213概述

    电子元器件产品技术手册概述

    产品简介


    本产品为Molex公司的Micro-Fit 3.0系列右角式PCB接头,型号为436500213。Micro-Fit 3.0是一款广泛应用于工业控制、通信设备、消费电子产品等领域的高性能连接器系统。该接头具有2电路配置,采用3.00mm间距设计,表面贴装(SMT)安装方式,具备焊接引脚,适用于高电流和高电压的应用环境。产品采用黑色树脂材料制成,符合低卤素标准(IEC 61249-2-21),并且通过了RoHS、REACH等多项环保法规认证。

    技术参数


    - 电气特性:最大电流为8.5A,最高电压可达600V。
    - 物理特性:工作温度范围为-40°C至+125°C;材料为黄铜,表面镀金;树脂材料为高温热塑塑料。
    - 机械特性:高度为6.98mm,单排2电路,23次插拔测试合格;符合UL 94V-0阻燃等级标准;插拔次数可达30次;符合国际标准IEC 60335-1。
    - 包装与规格:单个产品重量为0.557g,采用卷带包装(Tape and Reel)。


    产品特点和优势


    Micro-Fit 3.0系列接头的优势在于其优秀的电气性能、坚固耐用的机械结构以及良好的环境适应能力。这些特点使其成为各种严苛环境中可靠的连接解决方案。例如,在工业自动化领域,产品能够承受较高温度和高频率振动,确保稳定的数据传输和电力供应。

    应用案例和使用建议


    该产品在各类电源模块、逆变器、传感器等领域广泛应用。例如,在某光伏逆变器项目中,客户使用Micro-Fit 3.0接头实现了高效、可靠的电力传输。建议在选择连接器时,考虑其工作环境温度范围和耐久性要求。对于高负载或高频振动环境,可以考虑增加额外的固定措施以提高可靠性。

    兼容性和支持


    该接头与同系列其他产品兼容,例如Micro-Fit 3.0电缆组件,可以方便地进行组装和互换。制造商提供了全面的技术支持服务,包括样品获取、工程咨询和售后维护。客户可以通过官方渠道获得详细的使用指导和技术文档。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入时接头损坏 | 确认接头与插座规格一致;操作时轻柔插入,避免用力过猛。 |
    | 信号传输不稳定 | 检查接触点是否有污垢或氧化物,必要时清洁后重新插入。 |

    总结和推荐


    总体而言,Micro-Fit 3.0系列接头以其出色的电气性能和卓越的环境适应能力,成为了市场上极具竞争力的产品。它不仅满足了多种应用需求,还通过了严格的环保认证。对于需要在复杂环境下工作的设计者来说,这是一个非常值得推荐的选择。无论是从性能稳定性还是环境友好性来看,这款产品都展现出了其独特的价值和优势。

436500213参数

参数
触头镀层 - 配接
防护等级 -
类型 Header,Locking Ramp
针脚数 2pin
触头镀层厚度 - 配接 380nm
间距-配接 3mm
颜色 黑色
排数 1
额定电流 8.5A
长*宽*高 9.9mm(高度)
安装方式 贴片安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 卷带包装,袋装

436500213厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

436500213数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 436500213 436500213数据手册
