39293166

厂牌: MOLEX

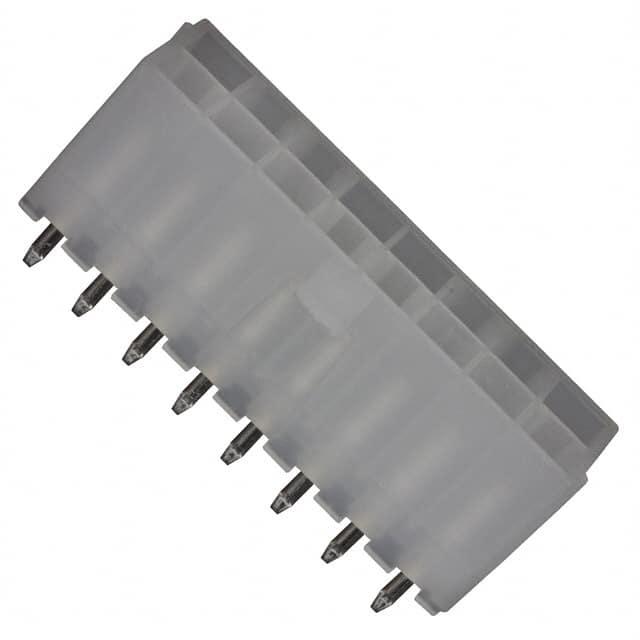

产品描述: Header,Locking Ramp 4.2mm 2 16pin 9A 900nm 锡 通孔安装 9.6012mm(宽度)*11mm(高度)
供应商型号: 39293166
供应商: 云汉优选
标准整包数: 10
MOLEX 矩形连接器 - 针座 - 公插针 39293166

39293166概述

    Mini Fit Jr. 垂直接头组装件技术手册

    1. 产品简介


    Mini Fit Jr. 垂直接头组装件是Molex Electronic Technologies, LLC 推出的一款高性能电子连接器产品。这种垂直插接式接头主要用于电力传输和信号分配,适用于广泛的应用领域,如汽车、工业自动化、通信设备等。该接头设计紧凑且坚固,确保在恶劣环境下的稳定性和可靠性。

    2. 技术参数


    - 尺寸单位:毫米(mm)/英寸(in)
    - 颜色选项:黄色(黄色)、黑色(黑色)、蓝色(蓝色)、绿色(绿色)、橙色(橙色)、红色(红色)、紫色(紫色)
    - 终端材料:黄铜、磷青铜
    - 终端电镀:无(默认)、亮锡(0.000100 in / 0.00254 mm)、镍(0.000050 in / 0.00127 mm)、选金(0.000015 in / 0.00038 mm)
    - 主体材料:尼龙6/6(UL94V-2, UL94V-0)
    - 包装方式:散装(Bulk Pack)、托盘包装(Tray Pack)
    - 孔径:0.4 ± 0.2 mm
    - 推荐PCB布局:孔间距0.70英寸(1.78 mm)

    3. 产品特点和优势


    - 高可靠性和耐用性:Mini Fit Jr. 系列接头采用优质材料制造,能够承受高电流和高频振动,保证长期稳定的电气性能。
    - 易于安装和维护:垂直设计使其在狭小空间内易于安装和拆卸,节省安装时间和成本。
    - 多样化的配置选项:提供多种颜色、材料和电镀选项,满足不同客户的需求。

    4. 应用案例和使用建议


    - 汽车领域:用于车身控制模块、电池管理系统、充电接口等。
    - 工业自动化:适用于各种工业设备的电源连接和信号传输。
    - 通信设备:用于基站、交换机、路由器等设备的电源连接。
    使用建议:
    - 在选择终端电镀时,根据具体应用场景选择合适的电镀材料,例如在高湿度环境下可选用镍层加锡镀层。
    - 安装时确保正确对齐孔位,避免错位导致接触不良。
    - 建议定期检查接头的紧固情况和电气性能,以保持最佳工作状态。

    5. 兼容性和支持


    - 兼容性:Mini Fit Jr. 接头与 Mini Fit Jr. 插座(型号5557)完全兼容。
    - 支持和服务:Molex Electronic Technologies, LLC 提供全面的技术支持和售后服务,包括安装指导、故障排除和维护建议。

    6. 常见问题与解决方案


    - 问题:接头接触不良
    - 解决方案:检查终端电镀是否完好,确保安装过程中没有弯曲或损坏。

    - 问题:接头发热
    - 解决方案:确认负载电流在额定范围内,检查PCB布局是否合理,避免热聚集。
    - 问题:无法顺利插入
    - 解决方案:确认孔位对齐准确,尝试轻轻旋转插入以消除摩擦力。

    7. 总结和推荐


    综上所述,Mini Fit Jr. 垂直接头组装件凭借其高性能、易用性和可靠性,在多个应用领域都表现出色。无论是汽车、工业自动化还是通信设备,都能满足用户的多样化需求。因此,我们强烈推荐使用这款产品。

39293166参数

参数
额定电流 9A
颜色 -
排数 2
触头镀层 - 配接
触头镀层厚度 - 配接 900nm
防护等级 -
类型 Header,Locking Ramp
针脚数 16pin
间距-配接 4.2mm
长*宽*高 9.6012mm(宽度)*11mm(高度)
安装方式 通孔安装
应用等级 工业级,电信级,通用级
零件状态 在售
包装方式 散装,袋装
