首页  >  产品百科  >  5041872670

5041872670

厂牌: MOLEX
产品描述: 26pin 1.25mm 2 Header,Latch Lock 1.5A 1μm 锡 贴片安装 19.15mm(长度)*7.07mm(高度)
供应商型号: WM20845TR-ND
供应商: Digi-Key
标准整包数: 700

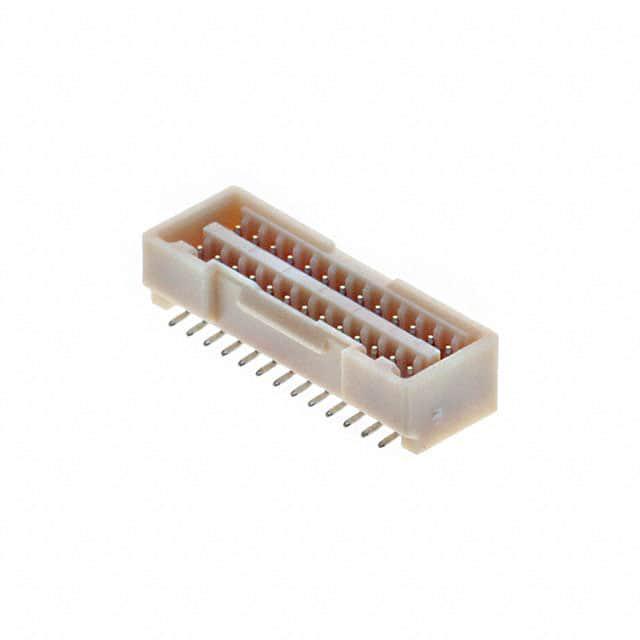

MOLEX 矩形连接器 - 针座 - 公插针 5041872670

5041872670概述

    电子元器件产品技术手册

    1. 产品简介


    Micro-Lock 1.25mm Pitch Dual-Row Vertical Header 是一款适用于电线与电路板连接的高性能插头。该产品具有26个电路,设计用于多种工业应用,包括自动化控制、通信设备和消费电子产品。凭借其高耐用性和可靠性,该插头为各种环境提供了可靠的解决方案。

    2. 技术参数


    | 参数 | 值 |

    | 零件编号 | 5041872670 |
    | 系列编号 | 504187 |
    | 描述 | 微型锁定1.25mm间距双排垂直插头,米色,26路 |
    | 电路数量(已加载) | 26 |
    | 电路数量(最大) | 26 |
    | 额定电流 | 1.5A |
    | 最大电压 | 50V |
    | 工作温度范围 | -25°C 到 +85°C |
    | 脱焊 | 否 |
    | 锁定到配对部件 | 是 |
    | 配合部件编号 | 待提供 |
    | 接触材料 | 黄铜 |
    | 镀层材料(配合) | 锡 |
    | 镀层材料(终止) | 镍 |
    | 插针长度 | 3.00mm |
    | 导轨包装类型 | 带盘装 |
    | 配合接口间距 | 1.25mm |

    3. 产品特点和优势


    - 高电流承载能力:额定电流达到1.5A,适合高负载应用。
    - 宽工作温度范围:-25°C 至 +85°C 的工作温度范围确保其在极端环境下的稳定性能。
    - 长寿命:高达30次插拔循环,耐用性强。
    - 表面贴装技术:采用SMT技术,易于集成和组装。
    - 低功耗:优化的设计降低了能耗,延长了使用寿命。
    - 环保材料:不含卤素,符合欧盟RoHS标准,环保且安全。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化:在自动控制系统中作为连接关键部件,确保数据传输和电源供给的可靠性。
    - 通信设备:在交换机和路由器中,用于连接不同模块间的通信线路,提高信号传输效率。
    - 消费电子产品:在智能手机和平板电脑中,实现高效的数据传输和电源供应。
    使用建议:
    - 注意温度管理:在极端环境下,需考虑额外的散热措施以保证正常工作。
    - 选择合适的配件:确保所选配件与Micro-Lock 1.25mm插头的接口相匹配,以保证可靠连接。
    - 定期检查:定期检查连接部位是否有磨损或损坏,及时更换。

    5. 兼容性和支持


    - 兼容性:该产品与多数标准PCB设计兼容,可直接安装在现有设计中,无需额外适配。
    - 支持服务:Molex公司提供全面的技术支持和售后服务,包括安装指南、故障排查以及定制化解决方案。

    6. 常见问题与解决方案


    - 问题1:插头接触不良,如何解决?
    解决方法:检查插头和插座的清洁度,确保无灰尘或异物影响接触。

    - 问题2:长时间使用后插头出现氧化现象,如何处理?
    解决方法:定期使用专用清洁剂进行清洁,防止氧化。
    - 问题3:无法准确对准配合部件,如何调整?
    解决方法:检查插头和插座的对齐机制,必要时可增加引导定位销以提高精度。

    7. 总结和推荐


    Micro-Lock 1.25mm Pitch Dual-Row Vertical Header 凭借其高电流承载能力和宽工作温度范围,在多种工业和消费应用中表现优异。其坚固的设计和环保材料使其成为众多应用的理想选择。总体而言,我们强烈推荐使用这款插头,特别是在需要高可靠性连接的应用环境中。

5041872670参数

参数
针脚数 26pin
间距-配接 1.25mm
排数 2
排距 -
触头镀层厚度 - 配接 1μm
颜色 -
防护等级 -
触头镀层 - 配接
类型 Header,Latch Lock
额定电流 1.5A
长*宽*高 19.15mm(长度)*7.07mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

5041872670厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5041872670数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 5041872670 5041872670数据手册

5041872670封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
700+ $ 0.7312 ¥ 6.1191
1400+ $ 0.6876 ¥ 5.7545
2100+ $ 0.6634 ¥ 5.5515
3500+ $ 0.634 ¥ 5.3059
4900+ $ 0.6315 ¥ 5.2852
库存: 4900
起订量: 700 增量: 1
交货地:
最小起订量为:700
合计: ¥ 4283.37
