1718571002

厂牌: MOLEX
产品描述: Friction Lock,Header 2.54mm 1 2pin 4A 380nm 金 黑色 通孔安装
供应商型号: WM10297-ND
供应商: Digi-Key
标准整包数: 1

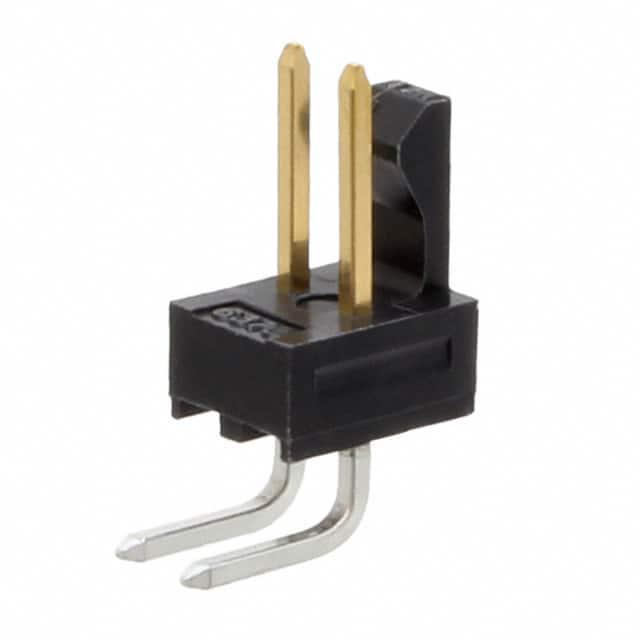

MOLEX 矩形连接器 - 针座 - 公插针 1718571002

1718571002概述

    # KK® 254 Reflow Process Compatible (RPC) Connector System

    产品简介


    KK® 254 Reflow Process Compatible (RPC) Connector System 是一种高性能、高可靠性的电子连接器系统,广泛应用于汽车、医疗、消费电子、数据计算及通信等领域。该系统以其卓越的耐热性能和抗振动能力著称,特别适合需要在极端环境中工作的设备。产品提供直立式和直角式两种版本,能够无缝替换现有KK® 2.54mm连接器应用,确保兼容性和互换性。
    主要功能和应用领域
    - 高温耐受性:通过高耐热尼龙材料,支持高达+260°C的焊接温度。
    - 抗振动设计:独特的双重悬臂端子结构适用于高振动环境。
    - 环保兼容性:符合RoHS标准,支持无铅焊料工艺。
    - 应用领域:医疗(如患者监控、诊断设备)、汽车(如控制模块、照明系统)、消费电子(如家用电器、家庭安防)及数据计算设备。

    技术参数


    | 参数 | 规格描述 |

    | 电压 (最大) | 250V |
    | 电流 (最大) | 4A |
    | 接触电阻 (最大) | 10mΩ |
    | 耐压绝缘强度 | 500V AC (RMS) |
    | 绝缘电阻 (最小) | 1000MΩ |
    | 接触插入力 | 11.12N |
    | 接触保持力 | 17.8N |
    | 插拔力 | 插入:7.8N/电路;拔出:2.3N/电路 |
    | 耐久性 (最少循环次数) | 25次 |
    | 操作温度范围 (Brass) | -40°C 至 +80°C |
    | 操作温度范围 (Phosphor Bronze) | -40°C 至 +105°C |

    产品特点和优势


    1. 高耐热性能:采用高温尼龙外壳,能承受无铅焊接工艺所需的高温。
    2. 抗振动设计:双重悬臂端子提供更好的稳定性,特别适合高振动环境。
    3. 环保合规性:符合RoHS、低卤素和Glow Wire测试标准,绿色环保。
    4. 兼容性强:与现有的KK® 2.54mm连接器完全兼容,支持快速替换。
    5. 高性能接触:镀锡表面处理减少锡须形成,提高长期可靠性。

    应用案例和使用建议


    应用案例
    - 汽车控制模块:用于车内复杂电子系统的连接,如灯光控制系统。
    - 医疗设备:如便携式诊断设备,需要稳定可靠的连接以保障数据传输。
    - 办公设备:如打印机和扫描仪,确保高速数据流的持续传输。
    使用建议
    1. 选择合适的版本:根据具体应用场景选择直立式或直角式版本。
    2. 合理规划布局:确保连接器周围有足够的空间,避免过度弯曲线缆。
    3. 定期检查维护:定期检查连接器的清洁状况和连接稳定性,确保最佳性能。

    兼容性和支持


    - 兼容性:支持与任何KK® 2.54mm系列的外壳或PCB插座互换使用。
    - 技术支持:提供详尽的技术文档和专业售后服务,帮助客户解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查插头和插座的清洁度,重新插拔确认接触良好 |
    | 温度过高 | 检查周围散热条件,确保符合最高工作温度限制 |
    | 接触电阻增大 | 更换老化或磨损的连接器,确保正确安装和连接 |

    总结和推荐


    KK® 254 Reflow Process Compatible (RPC) Connector System 是一款高度可靠且灵活的连接解决方案,尤其适合工业级应用。其卓越的性能、环保特性以及广泛的兼容性使其成为众多领域的理想选择。对于需要高可靠性连接器的用户,我们强烈推荐此产品。

1718571002参数

参数
触头镀层厚度 - 配接 380nm
类型 Friction Lock,Header
颜色 黑色
间距-配接 2.54mm
额定电流 4A
防护等级 -
排数 1
触头镀层 - 配接
针脚数 2pin
安装方式 通孔安装
应用等级 医疗级,汽车级,电信级,通用级
零件状态 在售
包装方式 散装,袋装

1718571002厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1718571002数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 1718571002 1718571002数据手册

1718571002封装设计

查看详情并下载
Symbol
Footprint
3D Model
