首页  >  产品百科  >  452800601

452800601

厂牌: MOLEX
产品描述: Header,Push-Pull 3mm 2 6pin 8.5A 5.08μm 锡 黑色 通孔安装 16.002mm(长度)*11.9126mm(宽度)
供应商型号: AV-A-MLX452800601
供应商: Avnet
标准整包数: 840

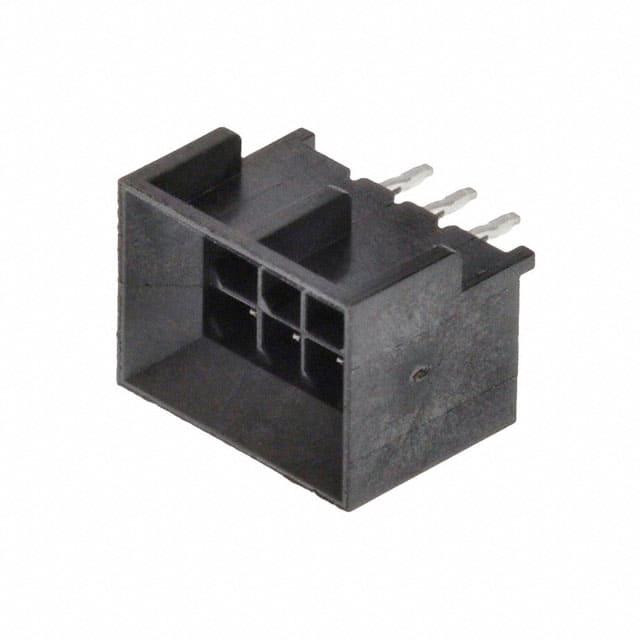

MOLEX 矩形连接器 - 针座 - 公插针 452800601

452800601概述

    Micro-Fit (3.0) BMI Floating Connector System

    1. 产品简介


    Micro-Fit (3.0) BMI Floating Connector System 是一款高可靠性连接器系统,适用于20到30 AWG线缆,通过压接技术装配,表面镀锡处理。此系统包括多款不同的插头和插座组件,如双排面板安装式插头、浮动式面板插座、直角和垂直安装的母座,广泛应用于工业自动化、通信设备、电力系统和医疗仪器等领域。

    2. 技术参数


    - 尺寸与材料:
    插针与端子材料为黄铜、改良锡磷青铜、磷青铜;面板插件与插头材料为聚酯、尼龙;垂直直插式母座为高温尼龙和液晶聚合物(LCP)。
    - 安全认证:
    通过UL、CSA和IEC 61984认证。
    - 电气特性:
    额定电压:250至600 V AC或DC
    单电路额定电流:5至7 A
    绝缘电阻:最低1000兆欧姆
    接触电阻:首次接触时,最大10毫欧姆,最高可承受温度上升30°C
    - 工作环境:
    操作温度范围:-40°C至+105°C

    3. 产品特点和优势


    - 浮动设计:提供灵活的对齐能力,减少对准误差,提高连接的稳定性。
    - 多规格选择:提供多种规格和型号以满足不同需求,如单排和双排、垂直和水平安装。
    - 高可靠性:经过严格的测试验证,包括振动、冲击和高低温循环测试,确保长期稳定运行。
    - 宽工作温度范围:适应严苛的工业环境,适用于各种恶劣条件下的应用场景。

    4. 应用案例和使用建议


    - 工业自动化:用于机器人控制和电机驱动系统中的信号和电源传输。
    - 通信设备:适用于路由器和交换机之间的高速数据传输。
    - 医疗设备:提供高可靠性的电源和信号接口,如监护仪和呼吸机。
    - 电力系统:用于配电箱和控制柜内的连接器,保证电力传输的安全性。
    使用建议:
    - 在布线时,建议保持一定的“自由长度”,以便终端在插槽内能够自由浮动。
    - 严格按照制造商的指导进行压接和装配,以确保最佳的电气和机械性能。
    - 对于多回路连接,应考虑使用电流降额标准,确保在实际使用中不会过热。

    5. 兼容性和支持


    Micro-Fit (3.0) BMI Floating Connector System 支持多种电线规格和连接方式,可以与其他符合相关标准的组件配套使用。Molex 提供全面的技术支持和售后服务,包括产品培训、故障排查和维修服务。

    6. 常见问题与解决方案


    - Q: 插针无法插入插座?
    A: 确认插针和插座是否有任何物理损坏或弯曲,必要时重新压接端子或更换部件。
    - Q: 连接器在高频率振动环境中不稳定?
    A: 使用专门设计的抗振动弹簧垫圈或增加防松螺母,以增强连接器的稳固性。
    - Q: 接触电阻过高?
    A: 清洁接触面并检查是否有腐蚀现象,必要时重新压接或更换部件。

    7. 总结和推荐


    综上所述,Micro-Fit (3.0) BMI Floating Connector System 凭借其高可靠性、宽工作温度范围及广泛的兼容性,成为工业和商业应用中的理想选择。无论是从技术参数还是应用表现来看,该产品都具备出色的市场竞争力。因此,我们强烈推荐使用此系列产品,特别是对于需要高性能连接器的应用场合。

452800601参数

参数
触头镀层厚度 - 配接 5.08μm
排数 2
触头镀层 - 配接
额定电流 8.5A
防护等级 -
针脚数 6pin
类型 Header,Push-Pull
间距-配接 3mm
颜色 黑色
长*宽*高 16.002mm(长度)*11.9126mm(宽度)
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 托盘

452800601厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

452800601数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 452800601 452800601数据手册

452800601封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
840+ $ 1.3159 ¥ 11.6459
2520+ $ 1.3042 ¥ 11.5419
库存: 1680
起订量: 840 增量: 840
交货地:
最小起订量为:840
合计: ¥ 9782.55
