878313420

厂牌: MOLEX
产品描述: Header,Latch Holder 2mm 2 34pin 2A 380nm 金 黑色 通孔安装 36.65mm*6.2992mm*6.3mm
供应商型号: MX-87831-3420
供应商: TME
标准整包数: 1
MOLEX 矩形连接器 - 针座 - 公插针 878313420

878313420概述


    产品简介

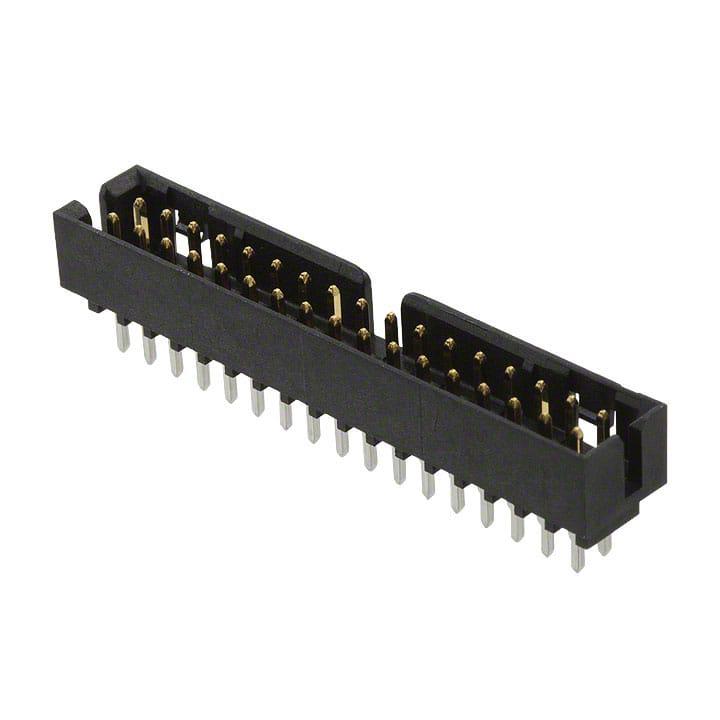

    本产品为MOLEX公司生产的87831系列2mm间距垂直带屏蔽的插头(Header),广泛应用于各种电路板连接场合。该系列产品采用穿孔式设计,具有极高的可靠性及稳定性,特别适用于高密度互连的应用需求。通过摩擦锁定和中心定位的设计,能够确保插拔时的稳固性和信号传输的准确性。

    技术参数


    封装选项
    - Tape and Reel Packaging: PK-87831-300
    - 管式标准包装: PK-87831-001
    - 管式非标准包装: 87831-0419, 87831-0645, 87831-5141, 87831-5119, 87831-0443, 87831-1011, 87831-1420, 87831-5241, 87831-5242, 87831-0643
    特点
    - 侧槽和中心锁定:提供不同尺寸的侧槽和中心锁定机制,方便灵活安装。
    - 极化设计:确保正确的电路连接方向,避免误接导致的功能故障。
    - 中心定位和双重锁定:增强接触可靠性和稳定性。
    - 多种电路配置:支持从4到50个电路的选择。
    - 兼容多种焊接工艺:提供多层结构和不同厚度的导线焊接能力。
    电气特性
    - 金、锡电镀选择:根据客户的需求,可以选择不同的电镀选项。
    - 接触面积金镀层厚度为0.05-0.13µm/2-5µin,焊尾区最小的锡镀层厚度为1.88µm/75µin。
    - 金接触区厚度为0.38µm/15µin,焊尾区最小的锡镀层厚度为1.88µm/75µin。
    - 金接触区厚度为0.76µm/30µin,焊尾区最小的锡镀层厚度为1.88µm/75µin。
    - 最小锡镀层整体厚度为2.50µm/100µin,镍整体厚度为1.25µm/50µin。
    工作环境
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-55°C至+125°C
    - 湿度范围:0%至95%无冷凝

    产品特点和优势


    该插头的主要优势在于其高度可靠和稳定的连接性能,尤其是在高密度电路板上。其独特的侧槽和中心锁定设计能够有效防止插拔过程中的松动,从而保证长期使用的稳定性和可靠性。此外,多层的电镀选项也为不同应用提供了更多的选择。

    应用案例和使用建议


    该插头通常用于工业控制、通信设备、计算机外围设备等领域。在实际应用中,由于其高密度和可靠性的特点,可以显著提升电路板的整体性能和稳定性。例如,在自动化设备中,它可以确保控制信号的准确传输;在通信设备中,可以提高数据传输的效率和可靠性。

    兼容性和支持


    该插头与MOLEX公司的多种产品兼容,如51110系列插头座、50394系列端子、87568系列双排IDT以及79107(金镀)和78787(锡镀)系列插座。MOLEX公司提供全面的技术支持和售后服务,确保客户的使用体验。

    常见问题与解决方案


    1. 问题:插头在多次插拔后出现接触不良现象。
    解决方案:检查是否有灰尘或异物进入插口,定期进行清洁;检查电镀层是否磨损严重,必要时更换新部件。
    2. 问题:长时间高温使用后发现插头变色。
    解决方案:确认电镀层选择是否符合要求,如有需要更换电镀选项;若因过热导致,需改进散热措施。

    总结和推荐


    总体而言,87831系列插头凭借其出色的电气特性和稳定可靠的连接性能,在众多应用场合中表现卓越。无论是工业控制还是通信设备,都是一个值得信赖的选择。我们强烈推荐使用这一系列的产品以获得最佳的使用体验。

878313420参数

参数
排数 2
颜色 黑色
额定电流 2A
触头镀层厚度 - 配接 380nm
类型 Header,Latch Holder
针脚数 34pin
触头镀层 - 配接
防护等级 -
间距-配接 2mm
长*宽*高 36.65mm*6.2992mm*6.3mm
安装方式 通孔安装
应用等级 汽车级,电信级,通用级
零件状态 在售
包装方式 管装

878313420厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

878313420数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 878313420 878313420数据手册

878313420封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.684
10+ $ 3.4875
14+ $ 3.425
28+ $ 3.18
350+ $ 2.5974
504+ $ 2.5419
1008+ $ 2.442
库存: 42
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: $ 5.68
