705530007

厂牌: MOLEX

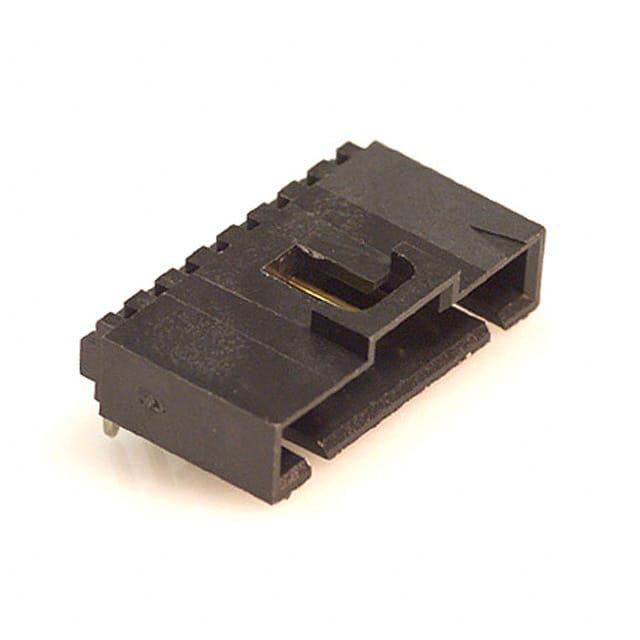

产品描述: Molex 2.54mm间距8p单排排针 线对板连接器, SL系列, 直角, 通孔安装
供应商型号: SR-705530007
供应商: 海外现货
标准整包数: 1
MOLEX 矩形连接器 - 针座 - 公插针 705530007

705530007概述


    产品简介


    本产品是一款2.54mm间距的低轮廓单排直角滑块式连接器(Header),属于SL系列模组连接器。该连接器主要用于信号传输和板对板连接,适用于多种电子设备中。其关键特性包括低轮廓设计、单排布局和直角连接方式,确保了其在紧凑空间内的高效应用。连接器采用镀金(Au)和锡(Sn)尾部电镀处理,能提供稳定的电气连接性能。

    技术参数


    - 主要参数
    - 接触点电流:最大3.0A
    - 额定电压:最高250V
    - 接触点数:8个
    - 母座间距:2.54mm
    - 插入力矩:50次插拔
    - 环境温度范围:-40°C 至 +105°C
    - 电气特性
    - 镀金接触点厚度:最小0.381µm
    - 锡尾部电镀厚度:最小1.905µm
    - 机械特性
    - 模具材料:高温热塑性树脂
    - 引脚长度:3.30mm
    - 材料 - 金属:黄铜和磷青铜
    - 材质 - 树脂:高温度热塑性材料
    - 物理尺寸
    - 高度:低轮廓
    - 宽度:单排结构
    - 深度:直角连接
    - 重量:1.697克
    - 环境适应性
    - 温度范围:-40°C至+105°C
    - 可燃性等级:UL 94V-0

    产品特点和优势


    该连接器的主要特点在于其独特的低轮廓设计,使得其非常适合用于空间受限的应用环境,例如消费电子、工业控制设备和通信设备等。此外,该连接器具有较高的耐久性和可靠性,可承受高达50次的插拔周期。镀金和锡尾部电镀工艺保证了优秀的导电性能,而高温热塑性树脂外壳则提高了产品的机械强度和耐用性。

    应用案例和使用建议


    该连接器广泛应用于各种需要信号传输和板对板连接的场合,如工业控制系统、通信设备、家庭自动化系统等。在安装过程中,建议严格按照制造商的指导手册进行操作,以确保正确的插入力矩和插拔次数。在实际应用中,需根据具体电路设计选择合适的连接器型号和尺寸,以实现最佳的电气性能和机械稳定性。

    兼容性和支持


    该连接器设计用于与特定系列的母座连接器配合使用,能够保证高度可靠的电气连接。制造商提供了详尽的技术文档和支持服务,包括详细的安装指南、技术规格表和常见问题解答。如果在安装或使用过程中遇到任何问题,用户可以通过制造商的客服渠道获得及时的技术支持。

    常见问题与解决方案


    1. 问:如何正确安装连接器?
    - 答:请参照制造商提供的安装指南进行操作,确保连接器完全插入并且锁定到位。在安装过程中,需注意防止过度用力导致损坏。
    2. 问:连接器的使用寿命有多长?
    - 答:连接器设计为可承受高达50次的插拔周期,正常使用情况下预计使用寿命可达数千次插拔。若使用中出现频繁插拔,则需要定期检查和更换。
    3. 问:如何判断连接器是否已损坏?
    - 答:观察连接器外观是否有明显的损伤,如裂痕或变形。同时,可以使用万用表检测其导电性能,如果发现电阻异常则可能存在问题。

    总结和推荐


    总体而言,这款2.54mm间距低轮廓单排直角滑块式连接器(Header)凭借其优异的电气性能、机械强度和可靠性,在多种应用场合中表现出色。其广泛的应用领域、简便的操作以及可靠的支持服务使其成为一款值得推荐的产品。无论是消费电子还是工业设备,该连接器都将是理想的板对板连接解决方案。
