1724480002

厂牌: MOLEX
产品描述: Molex 4.2mm间距2p双排排针, 172448系列, 直角
供应商型号: 1724480002
供应商: 云汉优选
标准整包数: 285

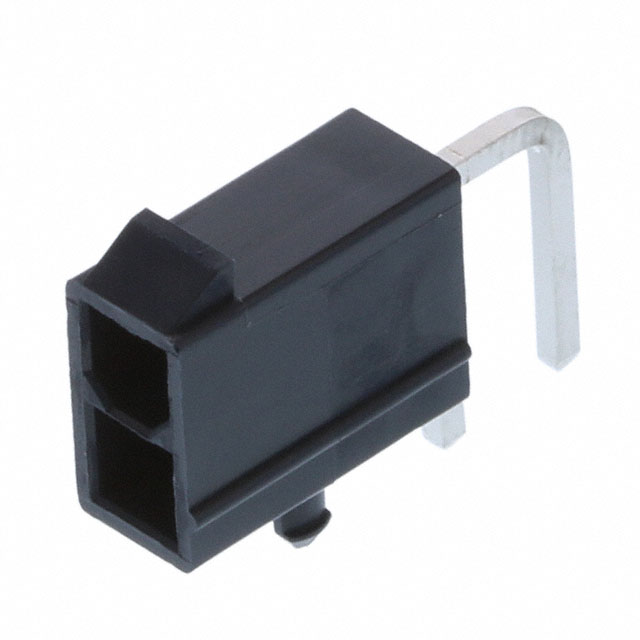

MOLEX 矩形连接器 - 针座 - 公插针 1724480002

1724480002概述


    产品简介


    Mini-Fit Jr. Header,Dual Row,Right-Angle是一款适用于电源和板对板连接的小型PCB接头。该产品以其紧凑的设计和高可靠性著称,被广泛应用于各种工业设备、汽车电子和通信系统中。产品具备多个电路接口,支持高达13.0A的电流传输和600V的工作电压,能够满足复杂系统的电力需求。

    技术参数


    - 产品型号: 1724480002
    - 电路数量: 2(最大2)
    - 额定电流: 13.0A
    - 最大电压: 600V
    - 耐久性: 最多30次插拔
    - 材料: 尼龙树脂、铜合金、锡镀层
    - 接触电镀厚度: 接触面最小0.762µm
    - 环境温度范围: -40°C至+105°C
    - 电路间距: 4.20mm
    - 引脚长度: 3.60mm
    - 阻燃等级: UL 94V-2
    - 是否可焊接: 是
    - 是否堆叠: 否
    - 是否带防滑块: 是
    - 是否需要极化: 是

    产品特点和优势


    Mini-Fit Jr. Header,Dual Row,Right-Angle具有以下特点和优势:
    - 高性能:支持高达13.0A的电流和600V的工作电压,确保了可靠的电力传输。
    - 耐用性:经过严格测试,可以承受最多30次插拔循环。
    - 易于安装:设计有PCB锁定机构,安装简便且稳固。
    - 环保合规:符合欧盟RoHS指令、ELV指令和中国RoHS标准。
    - 可靠性:采用高耐热尼龙材料和高品质锡镀层,提高整体可靠性。
    - 多功能性:适用于多种应用场景,如工业设备、汽车电子和通信系统等。

    应用案例和使用建议


    应用案例
    该产品已在多个行业中得到广泛应用,例如:
    - 工业设备:用于控制面板、传感器和执行器之间的连接。
    - 汽车电子:作为动力系统和安全系统的电源连接器。
    - 通信系统:用于数据中心和网络设备中的电源分配模块。
    使用建议
    为了保证产品的最佳性能和寿命,以下是一些建议:
    - 定期检查:定期检查连接器的外观和接触状态,确保没有损坏或氧化。
    - 正确安装:遵循手册中的安装指南,确保正确的插入和锁定操作。
    - 环境适应性:考虑工作环境的温度变化,选择适合的工作温度范围。
    - 维护保养:避免在高湿度环境中长时间暴露,防止接触不良。

    兼容性和支持


    Mini-Fit Jr. Header,Dual Row,Right-Angle与以下部件兼容:
    - Mini-Fit TPA2 和 Mini-Fit Sigma 双行插座壳体 (172708)
    - Mini-Fit Jr. 双行插座壳体 (46992)
    厂商提供详细的技术文档和专业支持,以帮助客户进行安装和维护。此外,产品还符合多项国际标准,包括IPC 1752A Class C和Class D、IEC-62474等。

    常见问题与解决方案


    以下是一些常见的问题及对应的解决方案:
    - 问题1: 插拔过程中出现接触不良。
    - 解决方案: 确保正确的插入方向和力度,并清洁接触面。
    - 问题2: 连接器无法完全锁紧。
    - 解决方案: 检查是否有异物阻碍,确保锁定机构正常工作。
    - 问题3: 产品表面有划痕或损伤。
    - 解决方案: 更换受损的产品,并注意保护措施以避免再次损伤。

    总结和推荐


    综上所述,Mini-Fit Jr. Header,Dual Row,Right-Angle是一款高性能、高可靠性的PCB接头,适用于多种工业和消费电子产品。其优良的电气特性和坚固的机械结构使其成为众多应用的理想选择。对于需要稳定电源连接的应用场景,我们强烈推荐使用这款产品。

1724480002参数

参数
颜色 黑色
额定电流 13A
触头镀层 - 配接
针脚数 2pin
排数 2
防护等级 -
类型 接头
间距-配接 4.2mm
触头镀层厚度 - 配接 2.54μm
长*宽*高 19.93mm(高度)
安装方式 通孔安装
应用等级 工业级,电信级,通用级
零件状态 在售
包装方式 托盘

1724480002厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1724480002数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 1724480002 1724480002数据手册
