0010897782

厂牌: MOLEX

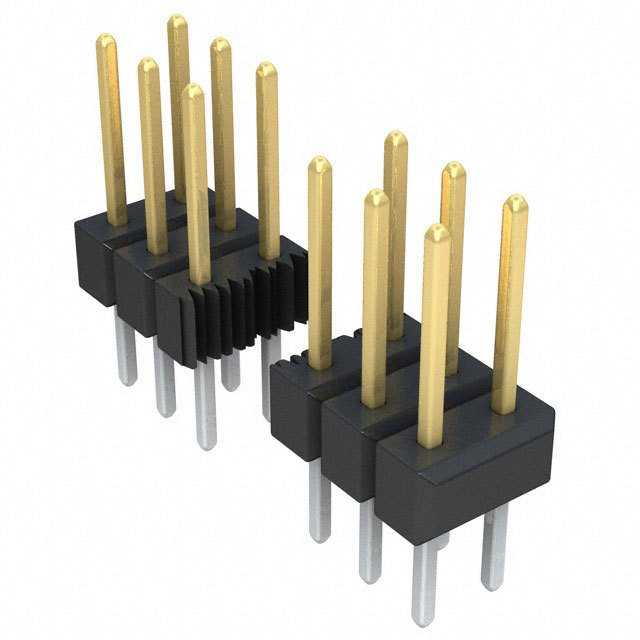

产品描述: 78pin 2.54mm 2 2.54mm 分离式,针座 3A 380nm 金 黑色 通孔安装 99.06mm(长度)*5.08mm(高度)
供应商型号: WM50012-78-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 矩形连接器 - 针座 - 公插针 0010897782

0010897782概述

    # C-Grid® Vertical Mount Dual Row Breakaway Header 技术手册

    产品简介


    基本信息
    本文档介绍了C-Grid®垂直安装双排可断开接头系列(型号70280和70287)。这些接头主要用于通过孔垂直安装,并提供根据需要分割为较小电路尺寸的功能。它们适用于广泛的电子产品和嵌入式系统中。
    主要功能
    - 可以轻松调整电路大小
    - 拥有金或锡电镀的匹配针,长度分别为6.0mm和8.1mm
    - 具有UL 94V-0防火等级
    应用领域
    - 嵌入式系统
    - 工业自动化
    - 通信设备
    - 测试和测量仪器

    技术参数


    额定值
    - 电压:250V DC
    - 电流:3.0A DC最大值
    - 温度范围:
    - 运行温度(环境+30°C温升):
    - 金电镀接触件:-40°C至+120°C
    - 锡电镀接触件:-40°C至+105°C
    - 非运行温度:-40°C至+105°C
    性能参数
    - 绝缘电阻:大于1000MΩ(海平面)
    - 耐电压:大于600V(海平面)
    - 温度上升:额定电流时不超过30°C
    - 插针保持力(推力测试):焊前不低于3磅
    - 寿命:最多可达25次插拔循环(每分钟最大10次)
    环境要求
    - 冲击测试:10个循环从-40°C到105°C
    - 化学耐性:符合MIL-STD-202F,方法215A
    - 焊料耐性:波峰焊接工艺

    产品特点和优势


    独特功能
    - 易于现场修改电路大小
    - 可选的金或锡电镀选择,满足不同应用场景需求
    - 超过行业标准的电气和机械性能
    市场竞争力
    - 高可靠性和稳定性:通过严格的质量控制和性能测试,确保长期稳定运行。
    - 灵活性:独特的电路拆分功能使其在复杂布局设计中具有显著的优势。
    - 广泛的兼容性:与多种标准连接器和电路板兼容,便于集成和扩展。

    应用案例和使用建议


    应用实例
    C-Grid®接头广泛应用于各类工业控制系统和消费电子产品中。例如,在一个智能工业自动化项目中,该接头被用于实现传感器和执行器之间的数据传输。由于其灵活的尺寸调整能力,该接头能够在紧凑的空间内实现可靠的连接。
    使用建议
    - 在使用过程中,建议对温度变化较大的环境进行额外的热管理措施,以确保正常运行。
    - 在组装过程中应仔细检查焊点质量和接触状态,以防止因焊接不当导致的连接失效。
    - 对于高密度电路板的应用场合,可以考虑选用定制版本的产品以更好地匹配具体需求。

    兼容性和支持


    兼容性
    C-Grid®系列接头与市面上大多数工业标准插头和电路板兼容,但具体细节请参考销售文档。
    支持和服务
    该产品由制造商提供全面的技术支持和售后服务,包括安装指南、故障排除手册及定期更新的技术文档。若需进一步咨询或技术支持,请联系当地的销售代表。

    常见问题与解决方案


    常见问题
    1. 接触电阻过高
    2. 连接松动
    3. 插针变形
    解决方案
    1. 接触电阻过高:检查并清洁所有金属表面,必要时重新涂覆导电润滑脂。
    2. 连接松动:确认所有螺丝均已紧固到位,并且接触面积足够。
    3. 插针变形:更换变形的插针,并确保安装时避免过度弯曲。

    总结和推荐


    综合评价
    C-Grid®垂直安装双排可断开接头以其出色的电气和机械性能,以及易用性和可靠性在市场上脱颖而出。其灵活的设计使其非常适合各种工业和消费电子产品中的应用。
    结论
    强烈推荐此产品给寻求高性能、高可靠性的电子产品开发人员和工程师。无论是原型开发还是批量生产,C-Grid®接头都是值得信赖的选择。

0010897782参数

参数
针脚数 78pin
间距-配接 2.54mm
排数 2
排距 2.54mm
颜色 黑色
触头镀层厚度 - 配接 380nm
额定电流 3A
触头镀层 - 配接
防护等级 -
类型 分离式,针座
长*宽*高 99.06mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装
