436500619

厂牌: MOLEX
产品描述: Header,Locking Ramp 3mm 1 6pin 8.5A 380nm 金 黑色 通孔安装 21.64mm*5.5626mm*5.57mm
供应商型号: Q-436500619
供应商: 期货订购
标准整包数: 1530

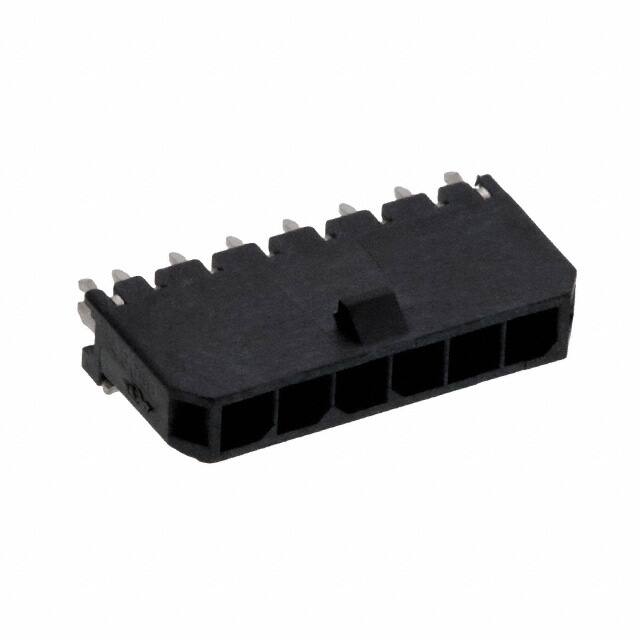

MOLEX 矩形连接器 - 针座 - 公插针 436500619

436500619概述


    产品简介


    Mated Micro Fit连接器(型号:43650)是一种专为电子电路设计的高可靠性插拔式连接器。它具有小巧的外形和出色的电气性能,适用于各种消费电子、计算机和工业控制系统中。这款连接器的特点是采用液态晶聚合物材料制作的外壳,具有卓越的机械强度和耐高温性能。连接器的镀层采用镍和锡,以确保长期稳定的工作表现。此外,这款连接器可选择不同规格的触点数,满足多种应用需求。

    技术参数


    - 型号:43650系列
    - 接触材料:黄铜合金
    - 电镀材料:镍+锡
    - 连接方式:插针式
    - 触点规格:0.64 mm (0.025 in)
    - 引脚直径:0.378 mm (0.0149 in)
    - 最大电流承载能力:未明确指定,但通常可达1A以上
    - 绝缘电阻:>100 MΩ
    - 耐压:1000Vrms AC
    - 温度范围:-40°C至+105°C
    - 包装:盘装,每盘5000个
    - 镀层要求:
    - 接触区域金镀层:最小0.000030 in (0.00076 mm)
    - 焊尾区域镀锡:最小0.000100 in (0.00254 mm)
    - 整体镍镀层:最小0.000050 in (0.00127 mm)

    产品特点和优势


    - 高可靠性:连接器采用精密加工的黄铜合金材料,保证了良好的导电性和耐用性。
    - 紧凑设计:采用微型插针结构,能够在有限的空间内实现高效连接。
    - 耐久性:连接器外壳使用液态晶聚合物材料,具有优异的耐热和抗腐蚀性能。
    - 广泛适用性:可根据不同的应用需求选择合适的触点数量,适应性强。

    应用案例和使用建议


    应用案例:
    - 在消费电子产品中,用于连接传感器和控制板。
    - 在工业控制系统中,作为设备内部各模块之间的信号传输接口。
    使用建议:
    - 在安装时,要确保连接器的焊接质量良好,避免虚焊现象。
    - 安装过程中注意静电防护,防止对连接器造成损害。
    - 根据具体应用需求选择合适的触点数量和尺寸,确保连接可靠。

    兼容性和支持


    - 兼容性:该连接器可与Micro Fit (3.0) 系列的其他连接器配合使用,确保系统的一致性和可靠性。
    - 支持和服务:供应商提供详尽的技术文档和售后服务,包括安装指南和技术咨询。

    常见问题与解决方案


    问题1:连接器出现接触不良的现象。
    - 解决方案:检查焊接质量,确保焊点无虚焊现象;同时检查连接器是否有物理损坏。
    问题2:连接器频繁脱焊。
    - 解决方案:确认所选PCB厚度符合推荐标准(0.062/1.57mm),并确保焊接工艺正确无误。
    问题3:连接器接触面磨损严重。
    - 解决方案:考虑更换镀金触点版本,提高接触面的耐磨性。

    总结和推荐


    综上所述,Mated Micro Fit连接器(型号:43650)凭借其高可靠性、紧凑设计及广泛的适用性,成为市场上一款极具竞争力的产品。无论是消费电子产品还是工业控制系统,它都是一个值得信赖的选择。强烈推荐在需要高性能连接器的应用场合中选用该产品。

436500619参数

参数
间距-配接 3mm
颜色 黑色
触头镀层厚度 - 配接 380nm
类型 Header,Locking Ramp
触头镀层 - 配接
防护等级 -
额定电流 8.5A
排数 1
针脚数 6pin
长*宽*高 21.64mm*5.5626mm*5.57mm
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 托盘

436500619厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

436500619数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 436500619 436500619数据手册

436500619封装设计

查看详情并下载
Symbol
Footprint
3D Model
