39281203

厂牌: MOLEX

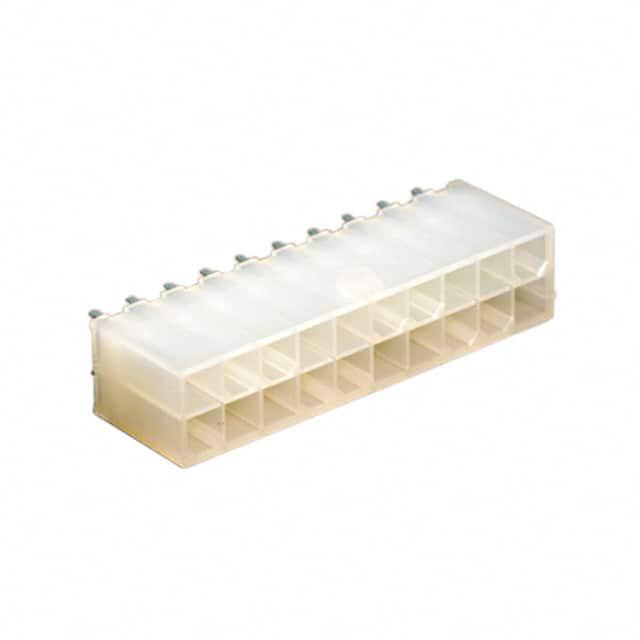

产品描述: Molex 4.2mm间距20p双排排针 线对板连接器, Mini-Fit Jr.系列, 直角, 通孔安装
供应商型号: 39281203
供应商: 国内现货
标准整包数: 800
MOLEX 矩形连接器 - 针座 - 公插针 39281203

39281203概述

    Mini-Fit Jr. 垂直母座技术手册

    1. 产品简介


    Mini-Fit Jr. 垂直母座是Mini-Fit家族中的一款电源连接器。这款连接器主要用于线对板的应用,能够在电力传输过程中提供可靠的连接。其主要功能包括稳定电力传输和确保电气连接的安全性。广泛应用于消费电子、工业自动化、医疗设备等领域。

    2. 技术参数


    - 产品型号: 0039281203
    - 系列: 5566
    - 插针间距: 4.20mm
    - 行数: 双行
    - 电路数: 20
    - 材料: 树脂(尼龙)、金属(黄铜)
    - 镀层: 镀锡
    - 操作温度范围: -40°C 至 +105°C
    - 最大电流: 每个接触点9.0A
    - 最大电压: 600V
    - 焊锡工艺: 波峰焊接,最高工艺温度240°C,最长持续时间5秒

    3. 产品特点和优势


    - 高可靠性: Mini-Fit Jr.垂直母座采用高品质材料制造,能够承受高达30次插拔循环,保证长期稳定的电力传输。
    - 易于安装: 采用塑料锁定结构和焊盘定位设计,方便快捷地进行电路板安装。
    - 多功能性: 支持多种工作环境,可在广泛的温度范围内正常工作,适合各种严苛的工作条件。
    - 安全可靠: 通过UL和CSA认证,符合RoHS标准,无卤素设计,确保环保和安全。

    4. 应用案例和使用建议


    - 消费电子产品: 适用于各类消费电子设备如智能电视、游戏机等,保证电源稳定传输。
    - 工业自动化: 在自动化控制系统中,Mini-Fit Jr.可用于各种传感器和执行器之间的连接。
    - 医疗设备: 符合医疗设备标准要求,可用于医疗器械的电力传输系统。
    使用建议:
    - 确保在安装前检查电路板的厚度是否为1.60mm。
    - 注意焊接时的温度控制,避免超过最高温度240°C,持续时间不超过5秒。
    - 定期检查连接器的锁紧状态,确保电气连接的安全性。

    5. 兼容性和支持


    - 兼容性: 本款连接器应与标准Mini-Fit插头配合使用。若需要更高的电流传输能力(每个触点达13A),可以考虑使用Mini-Fit Plus HCS家族的45750终端和46015连接器。
    - 厂商支持: Molex提供全面的技术支持和售后服务,客户可通过其官方网站获取最新的产品信息和相关文档。

    6. 常见问题与解决方案


    - 问题1: 连接器无法正确锁定。
    - 解决办法: 检查是否有异物卡住,重新插拔确保完全到位。
    - 问题2: 连接器焊点脱落。
    - 解决办法: 重新焊接并注意焊接温度和时间。
    - 问题3: 电流传输不稳定。
    - 解决办法: 检查所有接触点是否完好,必要时更换新的连接器。

    7. 总结和推荐


    Mini-Fit Jr. 垂直母座凭借其高可靠性、易于安装和多功能性,在各类应用场景中表现出色。特别适用于需要稳定电力传输且对工作环境要求较高的场合。强烈推荐用于各种消费电子、工业自动化和医疗设备领域,特别是在需要高电流传输和高稳定性要求的场景中。

39281203参数

参数
针脚数 20pin
间距-配接 4.2mm
排数 2
排距 4.2mm
防护等级 -
颜色 -
类型 Header,Locking Ramp
触头镀层 - 配接
额定电流 9A
触头镀层厚度 - 配接 900nm
长*宽*高 44mm*11.176mm*11mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

39281203厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

39281203数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 39281203 39281203数据手册

39281203封装设计

查看详情并下载
Symbol
Footprint
3D Model
