877591450

厂牌: MOLEX

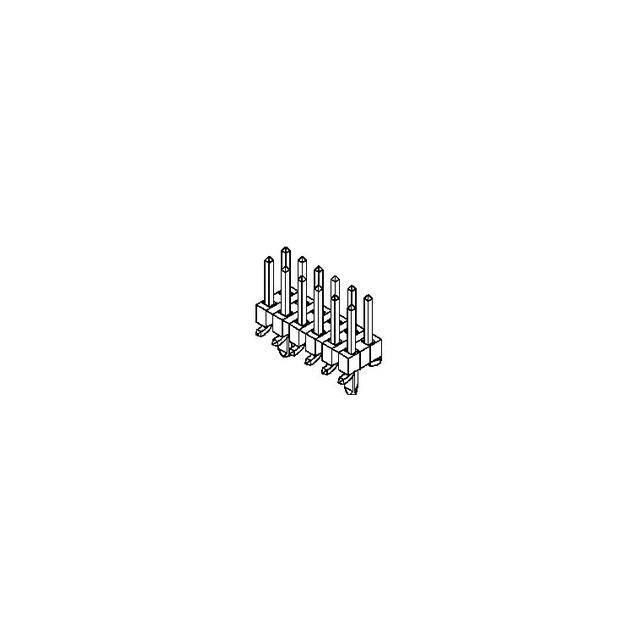

产品描述: Breakaway,Header,Push-Pull 2mm 2 14pin 2A 380nm 金 黑色 贴片安装 13.9mm*3.9878mm*4mm
供应商型号: 877591450
供应商: 云汉优选
标准整包数: 10
MOLEX 矩形连接器 - 针座 - 公插针 877591450

877591450概述

    高质量文章:Molex MGRID 2mm Dual Row Header with Peg, SMT 技术手册解析

    1. 产品简介


    Molex MGRID 系列是一款高性能的2mm间距双排带插销表面贴装(SMT)连接器。该系列产品以其紧凑设计和卓越的电气性能而闻名,广泛应用于工业自动化、通信设备、消费电子以及医疗设备等领域。这些连接器能够高效传递信号和电源,在苛刻的工作环境中提供稳定可靠的连接。
    主要特点:
    - 2mm双排布局,适用于多电路需求;
    - 表面贴装技术(SMT),适合现代电子制造工艺;
    - 提供多种电路规模选项,从8路到50路不等;
    - 黑色高耐热塑料外壳,具备UL 94V-0阻燃等级;
    - 支持磷青铜针脚和镀金/镀锡处理。

    2. 技术参数


    以下是根据手册提取的关键技术参数列表:
    | 参数 | 描述 |

    | 材料 | 高温热塑塑料(HSG),黑色;磷青铜针脚 |
    | 插拔力 | 每方向最小1kg |
    | 胶壳UL阻燃等级 | UL 94V-0 |
    | 插销镀层选择 | 金层厚度:50µm或52µm为0.38µm最小,51为0.76µm最小,77为0.05-0.25µm;焊接区为锡镀层,均覆盖镍底层 |
    | 工作温度范围 | -40°C至+125°C |
    | 最大焊接尾部变形 | 允许局部压扁但不得影响整体共平面性 |
    | 推荐PCB板厚 | 1.60±0.10mm |
    不同电路规模对应的外形尺寸:
    - 电路规模(Ckt Size):8, 10, 12, ..., 50;
    - 宽(Width):7.90mm至49.90mm;
    - 高(Height):6.00mm至48.00mm;
    - 深度(Depth):4.00mm至38.00mm;
    - 间距(Pitch):2.00mm固定。

    3. 产品特点和优势


    - 灵活性与扩展性:提供多达43种电路规模选项,满足多样化应用需求。
    - 耐用性与可靠性:采用高耐热材料及高标准镀层工艺,确保长期稳定运行。
    - 易用性:表面贴装设计简化了PCB组装流程,降低了生产成本。
    - 环保设计:符合RoHS标准,绿色环保。
    - 行业认可:通过严格的机械和电气测试,获得全球市场的信赖。

    4. 应用案例和使用建议


    Molex MGRID连接器被广泛应用于以下领域:
    - 工业控制设备:如PLC、传感器接口;
    - 医疗设备:如监测仪、诊断仪器;
    - 通信设施:如路由器、基站;
    - 消费电子:如智能家电、无人机控制系统。
    使用建议:
    - 确保PCB板厚度符合推荐值(1.60±0.10mm),以保证连接器的最佳稳定性。
    - 在高温或潮湿环境下使用时,注意检查周围环境温度是否超出允许范围。
    - 若需更高的导电性能,可选择金层厚度较大的型号。

    5. 兼容性和支持


    Molex MGRID连接器具有广泛的兼容性,可以轻松匹配大多数标准的2mm间距PCB组件。同时,Molex公司提供全面的技术支持,包括设计指南、样品请求和定制化服务,以帮助客户快速集成到其产品中。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针无法完全插入 | 检查插针镀层是否均匀,调整对齐角度 |
    | 连接器尾部变形 | 调整焊接压力,确保不超过最大允许值 |
    | 插拔过程中接触不良 | 检查针脚镀层质量,更换损坏部件 |
    | 长期使用后信号传输减弱 | 定期清洁连接器端子,防止氧化和污染积累 |

    7. 总结和推荐


    Molex MGRID 2mm Dual Row Header with Peg, SMT 是一款经过精心设计的高性能连接器,凭借其优异的技术参数和可靠的应用表现,在工业级和消费级电子产品中表现出色。无论是对于需要复杂电路设计还是追求成本效益的制造商,这款产品都值得考虑。
    推荐指数:★★★★★
    建议优先选择该系列连接器用于对稳定性要求较高的应用场景,尤其在需要高频信号传输或严苛工作条件下的系统中。

877591450参数

参数
针脚数 14pin
额定电流 2A
触头镀层 - 配接
排数 2
颜色 黑色
类型 Breakaway,Header,Push-Pull
间距-配接 2mm
触头镀层厚度 - 配接 380nm
防护等级 -
长*宽*高 13.9mm*3.9878mm*4mm
安装方式 贴片安装
应用等级 汽车级,电信级,通用级
零件状态 在售
包装方式 管装
