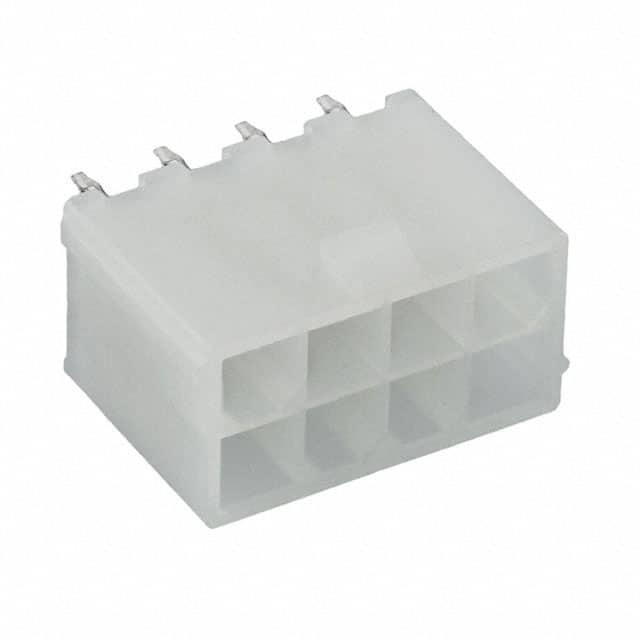

39281083

厂牌: MOLEX
产品描述: Molex 4.2mm间距8p双排排针 线对板连接器, Mini-Fit Jr.系列, 直角, 通孔安装
供应商型号: 31M-39281083
供应商: 云汉优选
标准整包数: 1
MOLEX 矩形连接器 - 针座 - 公插针 39281083

39281083概述

    Mini-Fit Jr. Power Connectors 技术手册

    产品简介


    Mini-Fit Jr. 垂直接头是 Mini-Fit 家族中的一个产品,属于 PCB(印刷电路板)接头系列。该系列产品主要用于电源连接,适用于线对板连接。Mini-Fit Jr. 接头具有双排结构,包含 8 个电路,并且没有采用卡扣式塑料定位销和 PCB 锁定设计。其主要功能是实现可靠、高效的电源连接。该产品广泛应用于需要高密度连接的应用场合,如工业控制设备、通信系统、医疗设备和家用电器等。

    技术参数


    Mini-Fit Jr. 垂直接头的主要技术参数如下:
    - 电路数量:8
    - 电路最大数量:8
    - 引脚间距:4.20 mm
    - 引脚长度:3.50 mm
    - 载流能力:每个触点最大电流为 9.0 A
    - 最大电压:600 V
    - 操作温度范围:-40°C 至 +105°C
    - 引脚焊接工艺数据:最高工艺温度下的持续时间不超过 5 秒,最高工艺温度为 240°C
    - 阻燃等级:UL 94V-2
    - 材料:绝缘体为尼龙,金属部分为黄铜,触点镀锡

    产品特点和优势


    Mini-Fit Jr. 垂直接头具有以下独特功能和优势:
    - 高可靠性:提供多达 30 次的插拔循环,确保长期使用的稳定性和可靠性。
    - 易用性:采用双排结构和 4.20 mm 的标准引脚间距,方便组装和维护。
    - 高性能:可承载高达 9.0 A 的电流和 600 V 的电压,满足多种高功率应用的需求。
    - 安全性:符合 UL 和 CSA 认证标准,确保在高风险环境中也能安全运行。
    - 环保性:通过 RoHS 和 REACH 认证,符合国际环保标准。

    应用案例和使用建议


    Mini-Fit Jr. 垂直接头在工业控制、通信设备、医疗设备和家用电器等领域有着广泛应用。例如,在工业控制设备中,该接头可以用于配电系统和控制系统之间的连接,确保稳定的电力传输。
    使用建议:
    - 确保接头安装时 PCB 板厚度为 1.60 mm,以保证最佳的机械稳定性和电气性能。
    - 在焊接过程中注意引脚间距和焊接温度,避免因过度加热导致损坏。
    - 定期检查接头的插拔次数,以确保其正常工作并及时更换磨损部件。

    兼容性和支持


    Mini-Fit Jr. 垂直接头与其配套的 Mini-Fit Jr. 接收器插座(型号 5557)和 Mini-Fit Jr. 电缆组件(型号 45135)兼容。制造商提供了详尽的技术文档和支持服务,包括应用规范、包装规格和产品规范,以便用户快速找到所需信息。

    常见问题与解决方案


    问题 1:如何确定 Mini-Fit Jr. 垂直接头的最大电流?
    - 解答:根据技术手册,每个触点的最大电流为 9.0 A。如果需要更高的电流容量,建议使用 Mini-Fit Plus HCS 家族的终端(45750)和接头(46015)。
    问题 2:Mini-Fit Jr. 是否适用于高湿度环境?
    - 解答:虽然手册中没有直接提及高湿度环境,但考虑到其 UL 94V-2 阻燃等级和 -40°C 至 +105°C 的操作温度范围,该接头可以在大多数环境下可靠工作。建议在极端湿度环境下进行额外测试验证。

    总结和推荐


    综上所述,Mini-Fit Jr. 垂直接头是一款高性能、高可靠性的电源连接器,特别适用于工业控制、通信设备和其他需要高密度连接的应用场合。其独特的设计和广泛的兼容性使其在市场上具有较强的竞争力。对于需要高电流、高电压传输且可靠性要求较高的应用场合,Mini-Fit Jr. 垂直接头是一个值得信赖的选择。因此,强烈推荐此产品给相关领域的用户。

39281083参数

参数
针脚数 8pin
间距-配接 4.2mm
排数 2
排距 4.2mm
触头镀层厚度 - 配接 900nm
额定电流 9A
颜色 白色
防护等级 -
类型 Header,Locking Ramp
触头镀层 - 配接
长*宽*高 19.05mm*11.176mm*11mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

39281083厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

39281083数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 39281083 39281083数据手册

39281083封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.56
10+ ¥ 1.23
30+ ¥ 1.11
100+ ¥ 0.9683
库存: 1764
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 1.56
