348260162

厂牌: MOLEX

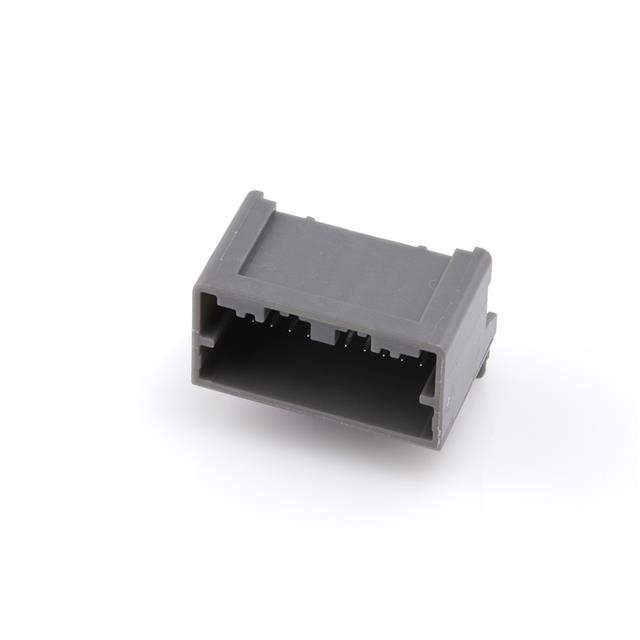

产品描述: Header,Latch Holder 2mm 2 16pin 4A 锡 灰色 通孔安装
供应商型号: Q-348260162
供应商: 期货订购
标准整包数: 1760
MOLEX 矩形连接器 - 针座 - 公插针 348260162

348260162概述


    产品简介


    本文介绍了MOLEX公司生产的Mini50 R/A Dual Row Right Angle Header(微型50针直角双排接头)系列产品。该接头广泛应用于电子设备的连接,提供高效稳定的电气连接性能。该系列产品包括12电路、16电路、20电路和24电路的不同型号,分别具有不同的配置选项,以满足不同应用需求。

    技术参数


    根据技术手册中的数据,Mini50 R/A Dual Row Right Angle Header系列的主要技术参数如下:
    - 电路数:12、16、20、24
    - 极化选项:A、B、C
    - 外壳材料:含有30%的玻璃纤维和最多20%的回收材料
    - 端子材料:铜合金
    - 端子电镀:镍/锡双层电镀
    - 公差范围:角度公差±3.0°,尺寸公差为0.1mm到±0.3mm
    - 耐热性:符合ISO3795或GM3191标准
    - 焊接性能:符合SMES-152标准
    - 可燃性等级:UL94V-0

    产品特点和优势


    Mini50 R/A Dual Row Right Angle Header具有以下几个显著的特点和优势:
    1. 高可靠性:独特的机械设计确保了连接稳定可靠,适用于恶劣环境下的长时间运行。
    2. 多用途性:提供了多种电路数和极化选项,满足不同的设计需求。
    3. 易于安装:紧凑的设计使得安装过程简单方便,节约了时间和成本。
    4. 环保材料:采用环保材料,符合QEHS-699000-300规范。
    5. 优异的电气性能:镍/锡双层电镀保证了良好的导电性和抗腐蚀能力。

    应用案例和使用建议


    Mini50 R/A Dual Row Right Angle Header系列产品广泛应用于汽车、工业自动化、医疗设备、通讯设备等领域。例如,在汽车电子系统中,它可用于连接传感器和控制模块;在医疗设备中,它可以用于实现精确的信号传输。
    在使用过程中,建议遵循以下几点:
    - 在安装前检查产品是否有任何物理损坏。
    - 确保正确安装极化选项,避免插错方向导致短路或其他故障。
    - 安装后需进行必要的电气测试,确保连接可靠。

    兼容性和支持


    Mini50 R/A Dual Row Right Angle Header系列与其他电子元器件具有良好的兼容性。Molex公司为客户提供全面的技术支持和维护服务,包括产品咨询、安装指导和技术培训等。同时,Molex公司还提供详细的文档和支持材料,以帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    以下是几个用户可能会遇到的问题及其解决办法:
    1. 连接不稳定:检查插头和插座是否正确安装,确保没有物理损坏。
    2. 信号传输不畅:检查插头和插座的接触情况,确保正确的极化方向。
    3. 产品损坏:在运输和安装过程中要轻拿轻放,避免撞击和过度弯曲。

    总结和推荐


    总体而言,Mini50 R/A Dual Row Right Angle Header系列是一款设计优良、性能可靠的连接器产品,非常适合需要高效稳定连接的应用场合。凭借其多用途性和环保特性,Mini50 R/A Dual Row Right Angle Header在多个行业中展现出强大的市场竞争力。因此,强烈推荐使用该产品。
    如果您对Mini50 R/A Dual Row Right Angle Header系列产品有任何疑问或需要技术支持,请联系Molex公司的客户服务团队。

348260162参数

参数
颜色 灰色
间距-配接 2mm
排数 2
触头镀层 - 配接
额定电流 4A
防护等级 -
触头镀层厚度 - 配接 -
针脚数 16pin
类型 Header,Latch Holder
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,托盘

348260162厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

348260162数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 348260162 348260162数据手册

348260162封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1760+ ¥ 6.1165
库存: 176000
起订量: 1760 增量: 1760
交货地:
最小起订量为:1760
合计: ¥ 10765.04
