430452222

厂牌: MOLEX
产品描述: Header,Locking Ramp 3mm 2 22pin 8A 380nm 金 黑色 通孔安装
供应商型号: Q-430452222
供应商: 期货订购
标准整包数: 576

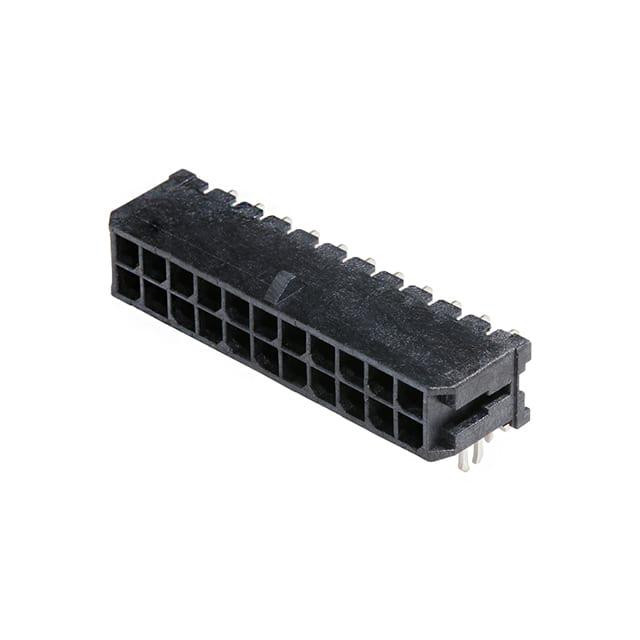

MOLEX 矩形连接器 - 针座 - 公插针 430452222

430452222概述

    MICRO-FIT Dual Row Connectors: A Comprehensive Guide

    1. 产品简介


    Micro-Fit 双排连接器是专为电线到板和电线到电线的应用设计的一系列高性能连接器系统。它们使用18至30 AWG绞合线通过压接技术进行终端处理,压接部分可以采用镀锡或镀金工艺。该系列产品包含插头(Male Crimp Terminal)、插座(Female Crimp Terminal)、TPA插头和插座,以及各种类型的接头(Headers)。Micro-Fit 双排连接器广泛应用于电子设备、工业自动化、汽车制造等多个领域。

    2. 技术参数


    - 尺寸材料和镀层:插头和插座采用聚酯或尼龙材料;接头采用LCP材料。端子采用磷青铜材料;针脚采用黄铜或经过改良的锡/黄铜镀层。
    - 安全认证:产品已通过UL、CSA和IEC 61984的安全认证。
    - 电气规格:
    - 电压等级(交流或直流):UL和CSA认证的最高电压为350V,IEC认证的最高电压为600V。
    - 最大电流(单电路):UL和CSA认证的电流范围从5A到8A,IEC认证的电流范围从5A到8A。
    - 温度范围:工作温度范围为-40°C到+105°C;非工作温度范围同样为-40°C到+105°C。
    - 额定电流:最大额定电流取决于导线规格、电路数量和使用环境。例如,18 AWG导线的最大额定电流在2-4条电路的情况下为5A至8A。

    3. 产品特点和优势


    - 高可靠性:Micro-Fit双排连接器的设计符合严格的机械和电气要求标准,能够承受高振动、冲击和热循环环境。
    - 广泛的适用性:适合用于多种导线尺寸(18至30 AWG),提供灵活的安装选择和多样的接头配置。
    - 高效组装:具有较低的插入和拔出力,便于操作和组装,减少装配时间。
    - 坚固耐用:采用高质量材料和精密加工工艺,确保连接器在严苛环境下仍能保持良好的性能和长寿命。

    4. 应用案例和使用建议


    - 应用案例:Micro-Fit双排连接器适用于汽车仪表盘、通信设备、工业控制系统等复杂多变的环境中。
    - 使用建议:建议使用推荐的测试夹具(Series 44242)进行电连续性测试。在设计电路时,需考虑电路数量对额定电流的影响。为了确保最佳效果,尽量保持电线长度适中,避免产生额外的弯曲或变形,以保持连接器的自由浮动状态。

    5. 兼容性和支持


    - 兼容性:Micro-Fit双排连接器支持多种不同类型的导线,并且可与市面上常见的电路板进行良好配合。此外,Molex还提供详细的安装指南和在线技术支持。
    - 支持和维护:Molex官方提供了全面的技术文档和支持服务,包括安装手册、用户指南和技术咨询。对于任何技术问题,用户可以通过官方渠道获取帮助。

    6. 常见问题与解决方案


    - 问题1:连接器接触电阻过高。
    - 解决方案:检查连接器的装配情况,确保所有组件正确安装并牢固固定。如需要,重新调整压接工艺参数。

    - 问题2:无法实现正常电气连接。
    - 解决方案:确认导线规格是否符合要求,同时检查导线压接质量。如果发现问题,更换合适的导线或重新进行压接操作。
    - 问题3:连接器耐久性不足。
    - 解决方案:根据具体应用环境的要求选择合适的材料和镀层,增强抗疲劳性能。同时,严格按照制造商的建议进行定期维护和检查。

    7. 总结和推荐


    综上所述,Micro-Fit双排连接器凭借其卓越的电气性能、可靠的设计和广泛的应用场景,在电子设备和工业控制领域拥有极高的市场价值。它不仅满足了客户对于高效能连接器的需求,而且在成本效益方面也表现出色。因此,强烈推荐这一系列连接器作为各种工业和消费电子产品的理想选择。

430452222参数

参数
针脚数 22pin
防护等级 -
触头镀层 - 配接
间距-配接 3mm
排数 2
类型 Header,Locking Ramp
触头镀层厚度 - 配接 380nm
颜色 黑色
额定电流 8A
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 托盘

430452222厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

430452222数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 430452222 430452222数据手册

430452222封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
576+ ¥ 19.2564
库存: 57600
起订量: 576 增量: 576
交货地:
最小起订量为:576
合计: ¥ 11091.68
