444282006

厂牌: MOLEX
产品描述: Header,Push-Pull 3mm 2 20pin 8.5A 760nm 金 黑色 通孔安装 37mm(长度)*17.75mm(高度)
供应商型号: Q-444282006
供应商: 期货订购
标准整包数: 672

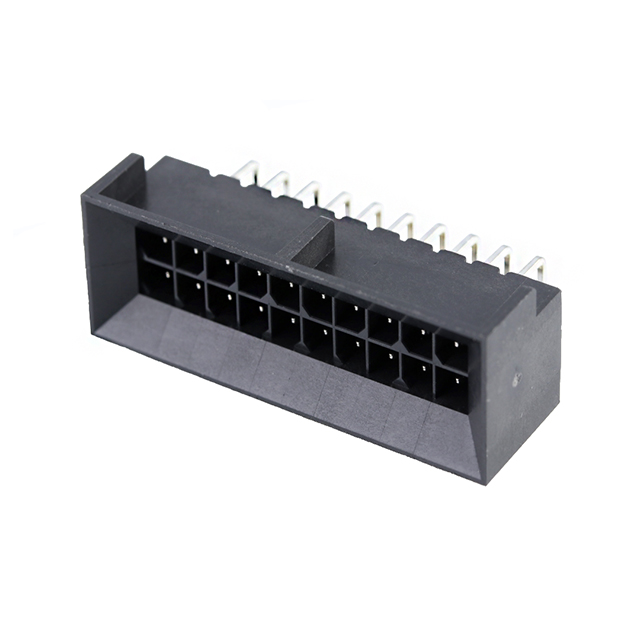

MOLEX 矩形连接器 - 针座 - 公插针 444282006

444282006概述

    Micro-Fit (3.0) BMI Floating Connector System

    1. 产品简介


    产品类型:
    Micro-Fit (3.0) BMI Floating Connector 系统是一系列适用于不同应用场景的连接器,包括面板安装式插座、插头、接线柱等组件。
    主要功能:
    该系统采用20到30 AWG导线,通过压接技术连接。这些连接器能够在各种环境下提供可靠的电气连接,确保电流和信号的有效传输。
    应用领域:
    广泛应用于汽车、工业自动化、电信设备等领域,为各种电路提供高效稳定的连接解决方案。

    2. 技术参数


    | 项目 | 规格 |

    | 中心线间距 | 3.00 mm (.118 inch) |
    | 电线尺寸 | 20 AWG 至 30 AWG |
    | 插头与插座 | 双排和单排设计 |
    | 电气特性 | 绝缘电阻 ≥ 1000 兆欧姆,耐电压 ≥ 500 VAC |
    | 安全认证 | UL E29179,CSA LR19980,IEC 61984 |
    | 工作温度范围 | 操作:-40°C 至 +105°C,非操作:-40°C 至 +105°C |
    | 电气规格 | 可达 250V AC/DC 和 600V AC/DC |
    | 额定电流 | 最大 7A(双电路),5A(单电路) |
    | 温度上升限制 | 最高 30°C(通过电流循环测试) |

    3. 产品特点和优势


    独特功能:
    - 高温尼龙、液晶聚合物材料(LCP)制成的接线柱,保证了优异的耐热性能。
    - 特殊结构的浮动面板插座和插头设计,能够有效吸收装配误差,提高连接可靠性。
    - 支持盲插接口,便于安装和维修,减少装配时间。
    市场竞争力:
    - 微型化设计,节省空间,非常适合紧凑型设备的应用。
    - 超强抗振动和抗冲击能力,确保在恶劣环境下的长期稳定性。
    - 符合多项国际安全标准,包括 UL、CSA 和 IEC 认证,提升产品的市场信任度。

    4. 应用案例和使用建议


    应用场景:
    - 用于工业自动化控制设备,实现不同设备之间的数据和电源传输。
    - 在电信设备中用于信号传输,提供高速、低噪声的通信通道。
    - 汽车电子系统中作为传感器和执行器间的连接,增强系统的可靠性和稳定性。
    使用建议:
    - 在进行压接操作时,务必遵循手册提供的压接规范,以确保良好的电接触。
    - 在高温和高湿度环境下使用时,应特别注意保持适当的绝缘防护措施。
    - 连接器的温度上升限制为 30°C,应避免长时间过载运行,以免损坏连接器。

    5. 兼容性和支持


    兼容性:
    - 该系统与其他 Micro-Fit (3.0) 系列连接器具有良好的互换性,可以方便地进行扩展和升级。
    - 各种类型的面板插座、插头和接线柱可以轻松组装,无需额外工具。
    厂商支持:
    - Molex 提供全面的技术支持和售后服务,帮助客户解决使用过程中的任何问题。
    - 客户可以通过官方渠道获取详细的产品手册和技术资料,确保正确安装和维护。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器电阻过高 | 检查电线是否正确压接,重新压接电线 |
    | 连接器接触不良 | 检查接触面是否清洁,确保无氧化层或杂质 |
    | 温度过高 | 减少负载,检查通风情况或使用散热片 |
    | 插拔力过大 | 检查插针和插座是否有损伤,必要时更换 |
    | 连接不稳定 | 检查装配是否符合标准,重新对准安装位置 |

    7. 总结和推荐


    产品评价:
    Micro-Fit (3.0) BMI Floating Connector 系统以其高性能、高可靠性和广泛的适用性脱颖而出。其优秀的机械特性和电气特性使其成为工业和电信设备的理想选择。
    推荐使用:
    强烈推荐在需要高可靠性和稳定性的场合使用该产品。其出色的性能和丰富的功能使得它成为市场上备受推崇的连接器之一。无论是汽车、工业自动化还是电信设备,该系统都能为用户提供卓越的连接体验。

444282006参数

参数
额定电流 8.5A
类型 Header,Push-Pull
针脚数 20pin
排数 2
间距-配接 3mm
颜色 黑色
防护等级 -
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
长*宽*高 37mm(长度)*17.75mm(高度)
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 托盘

444282006厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

444282006数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 444282006 444282006数据手册

444282006封装设计

查看详情并下载
Symbol
Footprint
3D Model
