878321816

厂牌: MOLEX
产品描述: Header,Latch Holder 2mm 2 18pin 2A 380nm 金 黑色 贴片安装 20.65mm(长度)*6.3mm(高度)
供应商型号: Q-878321816
供应商: 期货订购
标准整包数: 2600

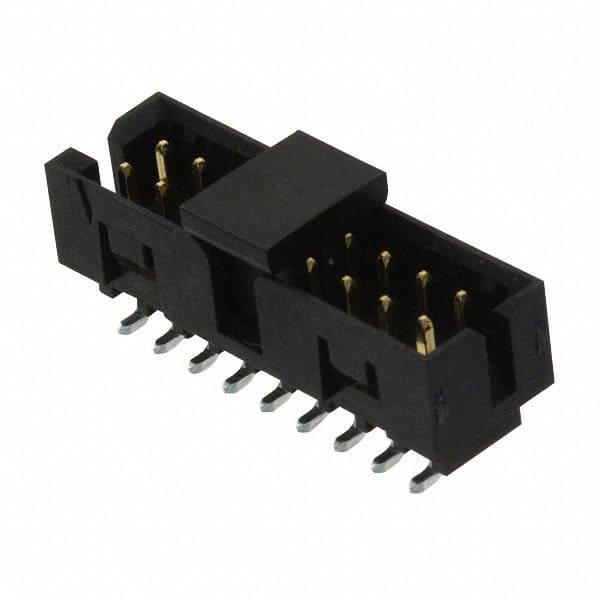

MOLEX 矩形连接器 - 针座 - 公插针 878321816

878321816概述

    Milli-Grid 2mm Dual Row Shrouded Headers 技术手册

    1. 产品简介


    Milli-Grid 2mm 双排遮蔽头是用于电线到电路板连接的应用程序中的关键电子元器件。它们属于 Milli-Grid 2mm 系列,提供垂直安装(87831系列)、表面贴装技术(SMT,87832系列)以及直角插头(R/A,87833系列)。这些头能够与Molex的Milli-Grid 2mm 网格电线到电路板连接器,压接端子壳体(51110系列)以及压接端子(50394系列)以及2mm Milli-Grid 双排IDT(87568系列)相匹配。产品的尺寸、材料及电镀信息请参考相应的产品图纸。安全机构批准包括UL文件号E29179和CSA文件号LR19980。

    2. 技术参数


    Milli-Grid 2mm 双排遮蔽头的关键技术参数如下:
    - 电压:最大125伏
    - 电流:最大2.00安培
    - 工作温度范围:-55°C 至 +105°C
    - 绝缘电阻:最低1000兆欧姆(按MIL-STD-1344A, 方法3003.1施加500VDC 1分钟)
    - 耐压强度:相邻端子间耐压1000Vrms 1分钟,无击穿现象
    - 引脚保持力:在引脚脱离连接器前,施加0.50英寸/分钟的轴向载荷,保持力为每针至少850克(焊接前)

    3. 产品特点和优势


    Milli-Grid 2mm 双排遮蔽头具有以下独特优势:
    - 高电压和电流处理能力,适用于各种工业应用
    - 宽泛的工作温度范围,适合极端环境条件
    - 出色的机械强度和引脚保持力,确保可靠连接
    - 多种安装方式,满足不同设计需求
    - 安全认证(UL和CSA),增强用户信任度

    4. 应用案例和使用建议


    Milli-Grid 2mm 双排遮蔽头广泛应用于工业自动化、通讯设备和汽车电子等领域。例如,在工业控制设备中,它可用于高压线路的稳定连接;在汽车电子系统中,它能承受车载环境中的极端温度变化。为了实现最佳性能,建议用户遵循特定的焊锡工艺参数,如通过回流焊过程时,避免温度过高导致连接器损坏。

    5. 兼容性和支持


    Milli-Grid 2mm 双排遮蔽头与多种Molex连接器型号兼容,适用于广泛的电线到电路板连接应用。供应商提供了详尽的技术文档和售后支持,以确保用户能够顺利进行产品集成和应用开发。

    6. 常见问题与解决方案


    常见问题及其解决方案包括:
    - 问题:焊点空洞或针孔
    - 解决方法:严格按照规定的焊锡时间和温度进行操作,保证焊点的质量。
    - 问题:高温回流焊接过程中外观损伤
    - 解决方法:按照指定的再流焊工艺曲线进行操作,确保连接器在焊接过程中的温度控制得当。

    7. 总结和推荐


    Milli-Grid 2mm 双排遮蔽头凭借其卓越的电气性能、宽泛的工作温度范围以及可靠的机械特性,在各种严苛环境中表现出色。它的多种安装方式和广泛的兼容性使其成为众多行业应用的理想选择。因此,我们强烈推荐在需要高性能连接解决方案的项目中使用Milli-Grid 2mm 双排遮蔽头。

878321816参数

参数
触头镀层 - 配接
颜色 黑色
类型 Header,Latch Holder
排数 2
针脚数 18pin
防护等级 -
触头镀层厚度 - 配接 380nm
额定电流 2A
间距-配接 2mm
长*宽*高 20.65mm(长度)*6.3mm(高度)
安装方式 贴片安装
应用等级 汽车级,电信级,通用级
零件状态 在售
包装方式 管装

878321816厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

878321816数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 878321816 878321816数据手册

878321816封装设计

查看详情并下载
Symbol
Footprint
3D Model
