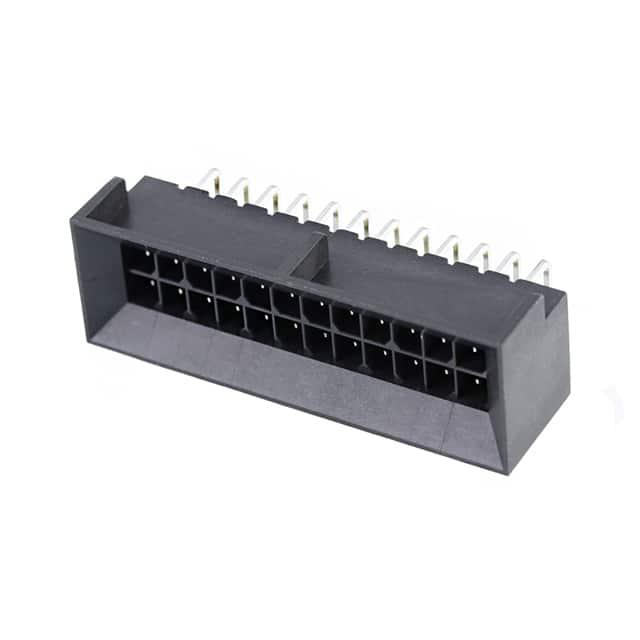

444282404

厂牌: MOLEX
产品描述: Header,Push-Pull 3mm 2 24pin 8.5A 5.08μm 锡 黑色 通孔安装 43mm(长度)*17.75mm(高度)
供应商型号: Q-444282404
供应商: 期货订购
标准整包数: 294
MOLEX 矩形连接器 - 针座 - 公插针 444282404

444282404概述

    Micro-Fit (3.0) BMI Floating Connector System

    1. 产品简介


    Micro-Fit (3.0) BMI Floating Connector System 是一款高度可靠且多用途的连接器系统,适用于各种电子设备。它采用了中心线间距为3.00毫米(0.118英寸)的设计,支持20至30 AWG导线,并通过压接技术安装,具有锡镀层。本产品主要用于需要高密度互连的应用,如通信设备、工业自动化和医疗设备。

    2. 技术参数


    该连接器系统的详细技术参数如下表所示:
    | 序列 | 额定电压 (AC RMS 或 DC) | UL/CSA/IEC 电流 (单电路) (A) |
    |
    | 44133 | 250 V | 7 A |
    | 44300 | 250 V | 7 A |
    | 44428 | 600 V | 5 A |
    | 44432 | 250 V | 5 A |
    | 44764 | 600 V | 5 A |
    | 44769 | 250 V | 5 A |
    | 45280 | 600 V | 5 A |
    电流规格:
    - AWG 20: 1.85毫米 (0.073英寸)
    - AWG 22: 1.85毫米 (0.073英寸)
    - AWG 24: 1.85毫米 (0.073英寸)
    - AWG 26: 1.27毫米 (0.050英寸)
    - AWG 28: 1.27毫米 (0.050英寸)
    - AWG 30: 1.27毫米 (0.050英寸)
    操作温度范围:
    - 操作温度:-40°C 至 +105°C
    - 非操作温度:-40°C 至 +105°C

    3. 产品特点和优势


    - 高可靠性: 微型设计和高标准测试确保了产品的高可靠性。
    - 多功能性: 适用于多种应用场合,包括信号传输和电源分配。
    - 坚固耐用: 具备高插拔次数、高振动耐受性等特点,适用于恶劣环境。
    - 易于维护: 独特的浮动静态设计方便装配和维护。

    4. 应用案例和使用建议


    Micro-Fit (3.0) BMI Floating Connector System 广泛应用于工业自动化、通信设备及医疗设备。对于工业自动化应用,可以用于传感器和执行器之间的连接;在通信设备中,则用于信号传输和电源分配。
    使用建议:
    - 在安装时确保电线尺寸符合要求,以避免电流过载。
    - 对于高振动环境,可增加额外的固定措施来防止松动。
    - 建议使用标准测试工具进行连续性测试,而非标准匹配部件。

    5. 兼容性和支持


    - 兼容性: 与市面上的其他电子元器件和设备具有良好的兼容性。
    - 技术支持: Molex 提供详细的技术文档和支持,帮助客户快速解决问题并提高效率。

    6. 常见问题与解决方案


    - 问题: 插头与插座不能正确对齐。
    - 解决方案: 确保插头和插座处于正确的角度,并根据制造商提供的图纸调整插针位置。
    - 问题: 插拔过程中力过大导致损坏。
    - 解决方案: 确保插拔速度不超过推荐值,并定期检查接触点是否清洁。
    - 问题: 环境湿度影响性能。
    - 解决方案: 在高湿度环境下使用前,进行干燥处理,并定期检查绝缘电阻。

    7. 总结和推荐


    综上所述,Micro-Fit (3.0) BMI Floating Connector System 是一款高性能、高可靠性的连接器产品,适用于多种复杂的应用环境。其独特的浮动静态设计和高插拔次数使其在市场上具有很强的竞争优势。如果您正在寻找一个能够满足多种需求且性能稳定的连接器解决方案,那么 Micro-Fit (3.0) BMI Floating Connector System 将是一个不错的选择。

444282404参数

参数
颜色 黑色
触头镀层 - 配接
间距-配接 3mm
排数 2
额定电流 8.5A
触头镀层厚度 - 配接 5.08μm
针脚数 24pin
类型 Header,Push-Pull
防护等级 -
长*宽*高 43mm(长度)*17.75mm(高度)
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 托盘

444282404厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

444282404数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 444282404 444282404数据手册

444282404封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
294+ $ 3.2498 ¥ 26.9733
库存: 588000
起订量: 588 增量: 294
交货地:
最小起订量为:294
合计: ¥ 7930.15
