460151403

厂牌: MOLEX
产品描述: Header,Locking Ramp 4.2mm 2 14pin 13A 2.54μm 锡 通孔安装
供应商型号: Q-460151403
供应商: 期货订购
标准整包数: 2160

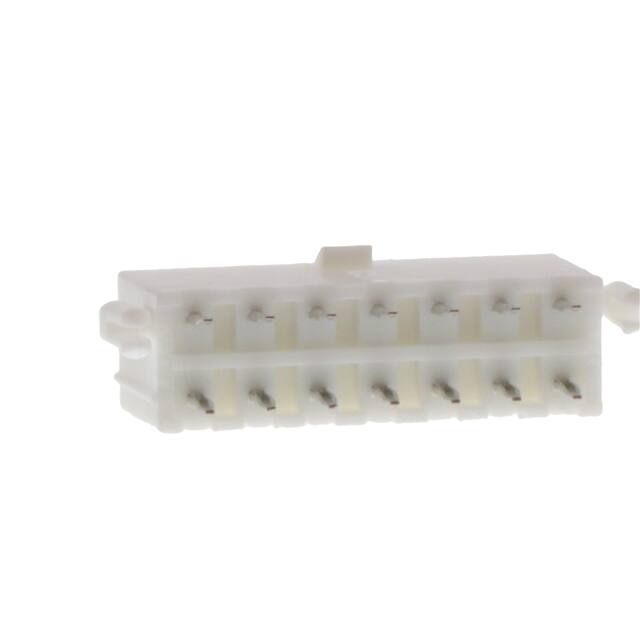

MOLEX 矩形连接器 - 针座 - 公插针 460151403

460151403概述


    产品简介


    本产品是一款适用于电子连接器领域的 Dual Row Mini-Fit Plus HCS 系列连接器。该连接器以其高效的电路连接性能而闻名,广泛应用于通信设备、工业自动化、汽车电子等领域。Mini-Fit Plus HCS 系列连接器设计用于满足各种复杂应用的需求,提供可靠的电气连接解决方案。

    技术参数


    - 尺寸规格:
    - 针脚间距:0.100 英寸(2.54 毫米)
    - 电缆直径范围:3.00 mm
    - 插针直径:0.13 英寸(3.30 毫米)
    - 材料规格:
    - 外壳材料:尼龙 6/6(阻燃等级 V-2 或 V-0)
    - 终端材料:铜合金
    - 终端电镀:锡、金
    - 锡:最小厚度 0.0001 英寸(0.00254 毫米)的亚光锡
    - 金:最小厚度 0.00003 英寸(0.00080 毫米)的选金
    - 其他规格:
    - 产品规格编号:PS-45750-001
    - 包装规格编号:PK-5566-001
    - 兼容性:可与 Mini-Fit 接收器号 5557 配合使用

    产品特点和优势


    1. 高效电路连接:采用双排设计,确保电路连接的稳定性与可靠性。
    2. 高阻燃性:外壳材料采用阻燃等级 V-2 和 V-0 的尼龙 6/6,能够在严苛环境中保持良好的性能。
    3. 多种电镀选项:提供锡和金两种电镀选择,可根据具体应用需求进行选择。
    4. 易于装配:产品结构简单,方便装配和维护,显著提高了生产效率。
    5. 广泛适用性:适用于各种电子设备和系统,包括通信、工业自动化、汽车电子等领域。

    应用案例和使用建议


    - 通信设备:在通信设备中,Mini-Fit Plus HCS 连接器可以用于内部电路板之间的连接,提高系统的可靠性和抗干扰能力。
    - 工业自动化:在自动化设备中,Mini-Fit Plus HCS 连接器的高可靠性可以减少设备故障率,提高整体生产效率。
    - 汽车电子:在汽车电子系统中,连接器需要承受复杂的环境条件,Mini-Fit Plus HCS 连接器能够提供可靠的电气连接,适应高温、振动等恶劣环境。
    使用建议:
    1. 在安装过程中,避免在电路带电状态下插拔连接器,以防止短路或损坏电路。
    2. 根据具体应用场景选择合适的外壳材料和电镀方式,以达到最佳的性能效果。

    兼容性和支持


    Mini-Fit Plus HCS 系列连接器具有良好的兼容性,可以与 Mini-Fit 接收器号 5557 配合使用。同时,制造商提供了全面的技术支持和售后服务,帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    - Q: 在插拔过程中出现接触不良的情况怎么办?
    - A: 请检查连接器是否正确插入并锁定到位,确保所有针脚都已完全接触。

    - Q: 如何选择正确的电镀方式?
    - A: 根据应用的具体要求,选择锡或金电镀。对于需要长期稳定性的应用,推荐使用金电镀。

    总结和推荐


    总体而言,Mini-Fit Plus HCS 系列连接器是一款功能强大且性能稳定的电子元器件产品。它不仅具有多种电镀选项和广泛的适用范围,还具备出色的机械强度和电气性能。因此,我们强烈推荐这一系列连接器用于需要高可靠性连接的应用场合。如果您对 Mini-Fit Plus HCS 连接器有任何疑问,建议联系制造商获取更多技术支持。

460151403参数

参数
触头镀层厚度 - 配接 2.54μm
类型 Header,Locking Ramp
防护等级 -
颜色 -
触头镀层 - 配接
针脚数 14pin
排数 2
间距-配接 4.2mm
额定电流 13A
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 托盘

460151403厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

460151403数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 460151403 460151403数据手册

460151403封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2160+ ¥ 8.1778
库存: 216000
起订量: 2160 增量: 2160
交货地:
最小起订量为:2160
合计: ¥ 17664.04
