423770900

厂牌: MOLEX
产品描述: 9pin 2.54mm 1 Breakaway,Header,Push-Pull 4A 380nm 金 黑色 通孔安装 22.86mm(长度)*12.68mm(高度)
供应商型号: Q-423770900
供应商: 期货订购
标准整包数: 6000

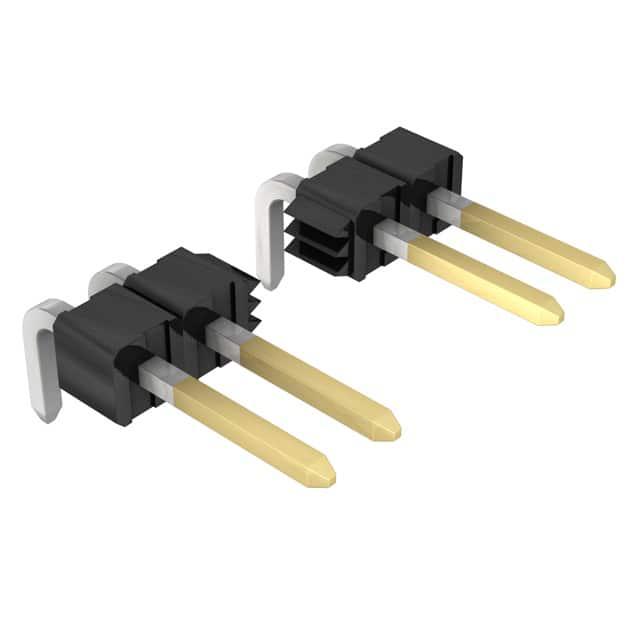

MOLEX 矩形连接器 - 针座 - 公插针 423770900

423770900概述


    产品简介


    KK 100 Header Assembly
    KK 100 Header Assembly 是一种扁平直角断开式连接器,用于各类电子应用。这种连接器设计用于电路板之间的信号传输和电源供应,广泛应用于通信设备、工业自动化、计算机系统和其他需要可靠电气连接的领域。

    技术参数


    以下是根据技术手册整理出的关键技术参数和规格:
    | 参数名称 | 规格 |

    | 材料 | 玻璃填充尼龙(UL94V-0),颜色:黑色 |
    | 表面处理 | 镀锡:0.00254mm(最小);镍:0.00127mm(最小);金:可选,最小厚度0.00076mm |
    | 引脚数量 | 2至36 |
    | 引脚长度 | 0.565至1.200英寸(14.35mm至30.48mm) |
    | 插针高度 | 0.070英寸(1.78mm) |
    | 引脚镀层 | 镀金:可选,直径0.140英寸(3.56mm) |
    | 尾部长度 | 0.093至0.290英寸(2.36mm至7.37mm) |
    | 穿透力 | 3磅(最小) |
    | 包装 | 桶装(Bulk) |

    产品特点和优势


    特点
    1. 材料耐高温:玻璃填充尼龙材料,具备良好的阻燃性和机械强度。
    2. 多样化引脚配置:支持2到36个引脚,适应不同应用需求。
    3. 灵活的镀层选择:提供多种镀层选项,如镀锡、镀镍和镀金,以满足不同的电气性能要求。
    4. 高穿透力:插针能够承受至少3磅的插入力,确保稳固连接。
    优势
    - 可靠性:采用高品质材料和精密加工工艺,保证长期使用的稳定性和可靠性。
    - 易用性:扁平直角设计方便安装,减少了空间占用,适合紧凑的设计布局。
    - 灵活性:支持多种镀层和引脚数,可以应用于各种不同场合,如工业自动化、通信设备等。
    - 兼容性:与标准2.54mm间距的PCB兼容,易于集成到现有的电子系统中。

    应用案例和使用建议


    应用场景
    1. 工业自动化设备:在自动化生产线中,作为传感器和控制模块间的连接器。
    2. 通信设备:用于路由器、交换机等网络设备中,进行高速数据传输。
    3. 计算机系统:在服务器和工作站中,作为板间连接器,实现高效的数据传输和电源供应。
    使用建议
    - 在高振动环境中使用时,需考虑加固措施,以确保连接器的稳定性。
    - 当引脚数量较多时,建议使用专门的工具辅助安装,以避免误操作导致损坏。
    - 定期检查连接器,确保引脚无氧化、腐蚀等问题,保持良好的电气接触。

    兼容性和支持


    兼容性
    - 与标准2.54mm间距的PCB完全兼容,适用于大多数工业标准应用。
    支持和服务
    - 根据SMES-152标准进行焊接测试,确保良好的可焊性。
    - 提供详细的安装和维护指南,帮助客户正确使用和保养产品。
    - 厂商技术支持团队随时待命,解答客户在使用过程中遇到的各种问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针氧化 | 清洁插针表面,必要时重新镀锡 |
    | 连接不稳定 | 确保连接器已正确安装且无松动现象 |
    | 插入力过大 | 检查插针是否弯曲或变形,必要时更换新的插针 |
    | 不符合电气特性 | 请参阅SMES-42003标准,调整插针方向和位置以满足要求 |

    总结和推荐


    综合评估
    KK 100 Header Assembly 凭借其可靠的材料、多样化的引脚配置和出色的电气性能,在众多应用领域中表现出色。无论是工业自动化、通信设备还是计算机系统,它都是一个值得信赖的选择。
    推荐结论
    鉴于其广泛的适用范围、高可靠性及优质的售后服务,我们强烈推荐KK 100 Header Assembly用于各类需要稳定电气连接的应用场合。

423770900参数

参数 值
针脚数 9pin
间距-配接 2.54mm
排数 1
排距 -
触头镀层 - 配接 金
防护等级 -
额定电流 4A
触头镀层厚度 - 配接 380nm
颜色 黑色
类型 Breakaway,Header,Push-Pull
长*宽*高 22.86mm(长度)*12.68mm(高度)
安装方式 通孔安装
应用等级 汽车级,工业级
零件状态 在售
包装方式 散装

423770900厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

423770900数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 423770900 423770900数据手册

423770900封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ ¥ 2.997
库存: 600000
起订量: 6000 增量: 6000
交货地:
最小起订量为:6000
合计: ¥ 17982
